X轴驱动器用分体式轴承安装座组件

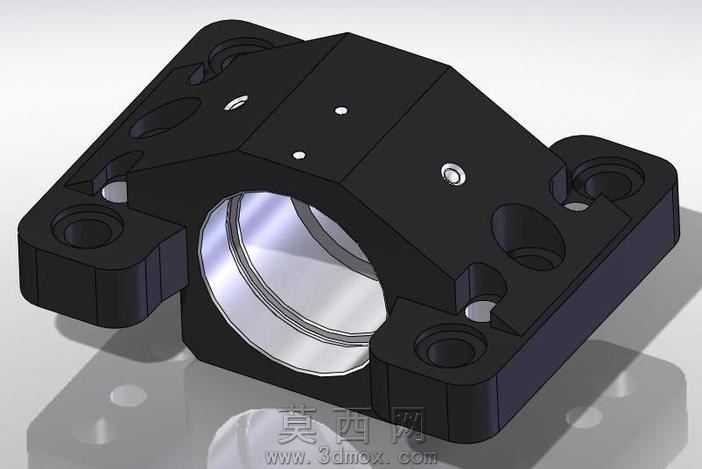

本模型为X轴驱动器配套使用的轴承安装支座组件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，对每一处结构特征均做了可加工性校验，避免出现无法落地生产的无效结构。模型整体采用分体组合式结构设计，主体为黑色金属安装基座，中间嵌套高精度金属轴承内圈，各部件之间的装配关系完全按照实际过盈配合、螺栓连接的工艺要求设定，装配间隙控制在工业常用公差范围内，可直接用于装配干涉校验与工程图导出。渲染阶段采用工业级写实渲染方案，基座部分赋予哑光黑色硬质氧化金属材质，还原钢制零件经表面发黑处理后的哑光磨砂质感，边缘处做了细微的倒角高光处理，模拟机加工零件的锐边倒角特征；轴承内圈部分赋予高抛光轴承钢材质，调整金属反射率与粗糙度参数，还原轴承滚道面的镜面金属光泽，同时在滚道处添加细微的环状纹理，模拟轴承磨削加工的纹路细节。结构设计上，基座两侧延伸出带安装沉孔的固定翼板，沉孔深度与直径匹配常用内六角螺栓的安装尺寸，可实现组件在设备安装面的精准定位固定；基座主体开设多组减重孔与工艺孔，在保证整体结构刚性的前提下降低零件自重，同时为轴承的润滑、拆卸预留操作空间；轴承安装孔采用阶梯式定位结构，可对轴承外圈实现轴向限位，避免传动过程中轴承出现窜动问题；基座顶面设置定位销孔与紧固螺纹孔，可配套安装轴承压盖，实现轴承的轴向锁紧固定。设计思路围绕X轴直线驱动器的实际传动需求展开，重点考量了传动部件的安装精度、装拆便捷性与运行稳定性，所有安装孔位的位置度、轴承安装位的同轴度均按照精密传动部件的公差要求设定，模型特征树清晰可编辑，可根据不同规格的驱动器轴径、安装尺寸快速调整参数生成适配版本，可直接用于非标自动化设备的设计选型、装配模拟以及加工生产参考。
