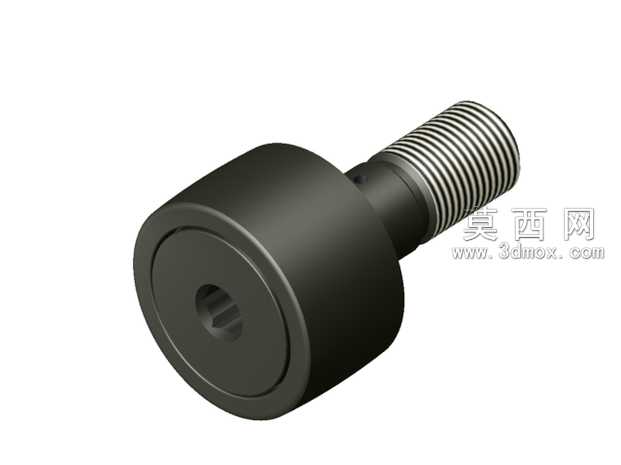

1/2加冕凸轮从动件精密三维结构

本作品为1/2规格加冕型凸轮从动件的三维建模成果，建模过程严格遵循机械零件设计规范，完整还原该类传动部件的真实结构与尺寸比例。建模阶段首先梳理凸轮从动件的功能逻辑，该部件作为凸轮机构的核心从动元件，需要同时承担滚动接触、螺纹安装、内六角驱动的多重功能，因此建模时优先拆分功能模块：首先构建外圈滚轮主体，采用回转特征生成带环形凸缘的冕型滚轮结构，滚轮端面预留内六角驱动孔，孔位尺寸与标准内六角扳手规格匹配，保证安装时的扭矩传递可靠性；其次构建中间的芯轴结构，芯轴一端与滚轮内圈通过同轴配合特征连接，另一端加工标准外螺纹，螺纹段的牙型、螺距、有效长度均参照对应规格的机械紧固件标准绘制，还原螺纹的真实牙型轮廓而非简化贴图，保证模型可直接用于装配干涉检查与运动仿真。材质与渲染阶段，针对该零件的实际应用场景赋予对应材质：整体采用高碳铬轴承钢材质，表面做发黑防锈处理，渲染时调整金属材质的粗糙度参数，滚轮外圆面设置略低的粗糙度模拟磨削加工的光滑接触面，螺纹段与内六角孔位置设置略高的粗糙度体现机加工纹理，端面的环形倒角处做轻微的高光处理，还原金属零件加工后的边缘质感。结构设计上，重点还原加冕型结构的防护特征，滚轮外圈的凸缘结构可在工作时阻挡杂质进入滚动配合面，建模时精准控制凸缘的突出高度与圆角过渡，避免应力集中的结构缺陷；滚轮与芯轴的配合面设置合理的装配间隙特征，可直接导入动力学仿真软件模拟滚轮的自由转动状态，螺纹段的起始位置做退刀槽特征，还原真实机加工的工艺结构，保证模型的工程实用性。整个建模过程遵循从整体到局部的设计思路，先通过基准轴、基准面确定各部分的同轴度、位置度公差基准，再逐步添加细节特征，所有特征均采用参数化建模方式，可通过修改参数快速适配不同规格的同系列凸轮从动件设计需求，模型无破面、无重叠特征，几何拓扑结构完整，可直接用于工程出图、3D打印样件验证、虚拟装配等场景。
