减速机配套安装支撑固定座结构

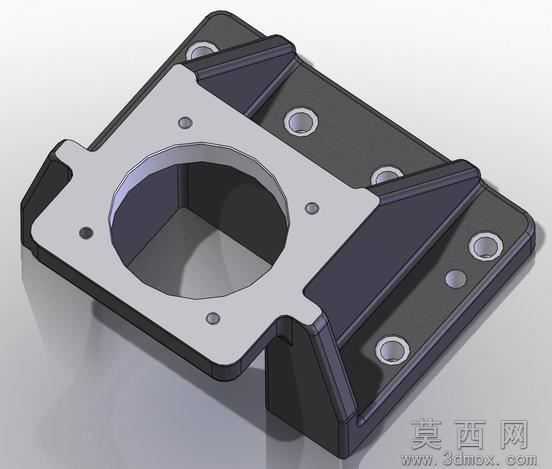

本作品为减速机配套使用的安装支撑固定座三维建模成果，建模过程中首先对支撑座的功能需求进行拆解，明确其核心作用是为减速机提供稳定的安装基准，同时承担传动过程中的载荷传递与结构限位功能。建模初始阶段先绘制二维轮廓草图，精准定位底座安装孔位、中部减速机适配通孔的尺寸参数，以及两侧加强筋的分布位置，确保各孔位的同轴度、位置度符合机械安装的公差要求。建模过程中采用实体拉伸、切除、筋特征等命令完成主体结构搭建，对安装孔的沉头结构、边角的倒角过渡细节进行逐一还原，避免应力集中的结构缺陷。材质渲染阶段，底座主体采用哑光黑色金属材质模拟铸铁基座的质感，上部与减速机接触的安装面板采用银灰色金属材质，还原机加工面的细腻金属光泽，加强筋部分与底座主体材质保持一致，通过光影调整突出结构的层次感与厚重感。结构设计上，底座采用方形底板布局，分布多个沉头安装孔用于与设备机架固定，中部大尺寸通孔用于避让减速机输出轴或定位止口，两侧对称布置的三角形加强筋有效提升支撑座的整体刚性，可承受减速机运行过程中产生的径向与轴向载荷，避免长期运行出现结构变形。上部安装面板的小型定位孔用于与减速机壳体的定位销配合，保证安装对位精度，面板与底座之间的过渡结构采用圆弧过渡，减少应力集中点，提升整体结构的抗疲劳性能。整体建模严格遵循机械设计的工艺合理性，所有结构均可通过铸造、机加工工艺实现，各尺寸参数匹配通用减速机的安装标准，可直接用于设备装配的干涉检查、工程图导出以及实际生产的参考依据，渲染效果清晰展现了支撑座的结构细节与材质特征，直观呈现产品的实际外观形态。
