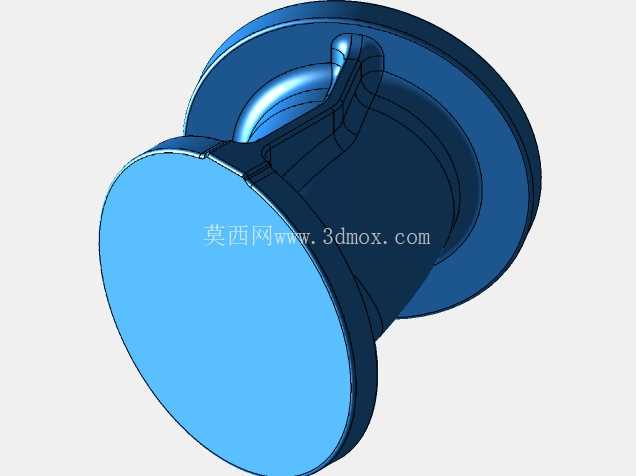

L46F发动机废气旁通系统偏置铸造管

　　在大马力内燃机组的进排气回路设计中，废气旁通支路的管路布局一直是结构设计的难点，尤其是针对W46F系列这类固定安装的工业级动力单元，旁通管路需要同时兼顾法兰对接精度、气流走向平顺性、铸造工艺可行性以及周边部件的安装避让需求，这款偏置铸造管正是为解决该类布局痛点开发的结构件。从实际应用场景来看，该管路安装在发动机排气旁通阀与空气系统管路的衔接位置，承担着旁通废气的导流作用，当发动机处于高负荷工况、涡轮增压器转速达到阈值时，旁通阀开启，部分废气不经过涡轮直接通过该管路导入下游空气处理回路，避免涡轮超转损坏，同时稳定增压压力，保证发动机输出扭矩的平稳性。

　　不同于常规等径直连管路，这款偏置结构的核心设计思路是通过管身的偏心偏移，绕开发动机缸盖侧的安装凸台、线束固定支架以及冷却水管路，不需要额外调整周边原有部件的安装位置，就能实现旁通回路的对接，大幅减少整机布局的改动量。从结构特性来看，整个管身采用一体化铸造结构，两端均为标准法兰连接面，法兰端面预留了密封槽安装位置，可适配金属缠绕垫片实现高温高压下的密封性能，管身内壁做了平滑过渡处理，没有直角弯折结构，能够降低废气流过时的阻力，减少排气背压波动，同时避免气流在管内形成紊流产生额外振动。

　　管身的偏移段做了等壁厚设计，壁厚均匀性控制在合理范围内，既能够满足铸造过程中金属液充型的工艺要求，避免出现缩孔、砂眼等铸造缺陷，也能保证管路整体的结构强度，承受发动机运行过程中的振动以及高温废气带来的热胀冷缩应力，两端法兰的螺栓孔位置按照对应接口的标准尺寸设计，安装时不需要额外配打孔位，可直接与旁通阀出口、下游管路法兰对齐锁紧。从安装边界来看，该管路的整体外轮廓完全适配W46F发动机旁通安装位的预留空间，管身最外侧与周边冷却水管的最小间隙满足热态膨胀的安全距离要求，不会在发动机运行升温后出现部件干涉摩擦的问题，法兰对接面的同轴度公差符合管路连接的密封要求，安装时不需要额外调整管路角度，可直接完成装配。

　　在建模过程中，结构设计充分考虑了铸造拔模斜度，管身外表面与内孔的拔模方向一致，不需要额外设置复杂的抽芯结构，能够降低铸造模具的加工难度，同时管身的加强筋位置设置在偏移段的受力集中处，既不会额外增加过多的管路重量，也能提升管路的抗振性能，避免长期受发动机振动影响出现焊缝（铸造件为本体结构，此处指结构应力集中处开裂）开裂的问题。实际选型应用中，这类偏置铸造管不需要额外加装转接弯头，减少了管路的连接节点，也就降低了废气泄漏的风险点，相比采用多段钢管焊接拼接的旁通管路，一体化铸造结构的内壁更光滑，气流阻力更小，同时生产一致性更好，适合批量装机使用。在发动机台架测试阶段，该结构的管路能够在全工况范围内稳定输送旁通废气，没有出现密封泄漏、结构共振的问题，旁通阀开启时的压力波动控制在设计允许范围内，不会对增压系统的控制精度造成影响。针对高温废气的使用场景，铸造材质的耐热性能完全满足排气侧的工作温度要求，不需要额外做隔热包覆也能保证结构强度，同时管身的外表面平整，方便后续加装温度、压力传感器的取气接头，为发动机的状态监测预留了安装位置。
