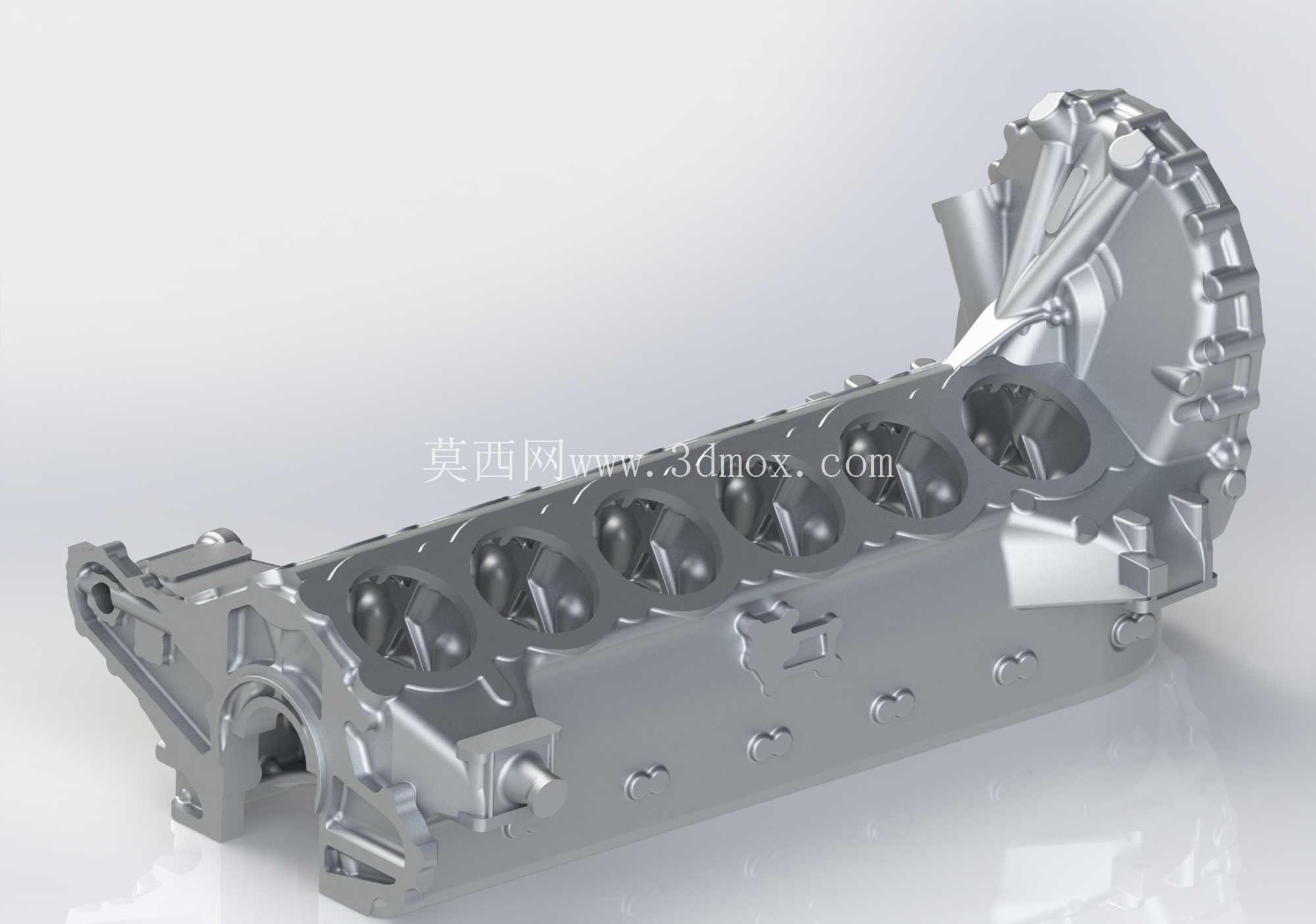

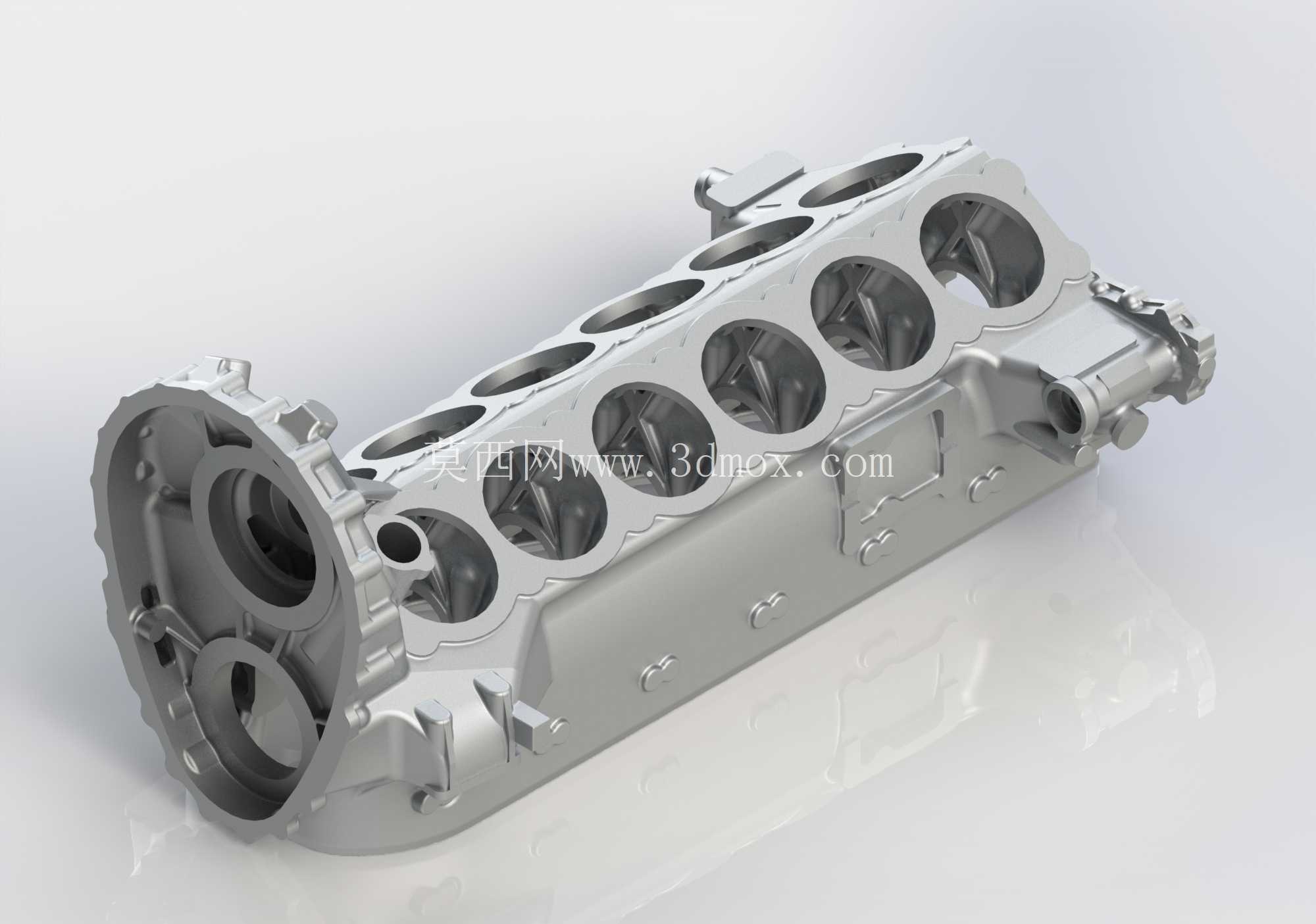

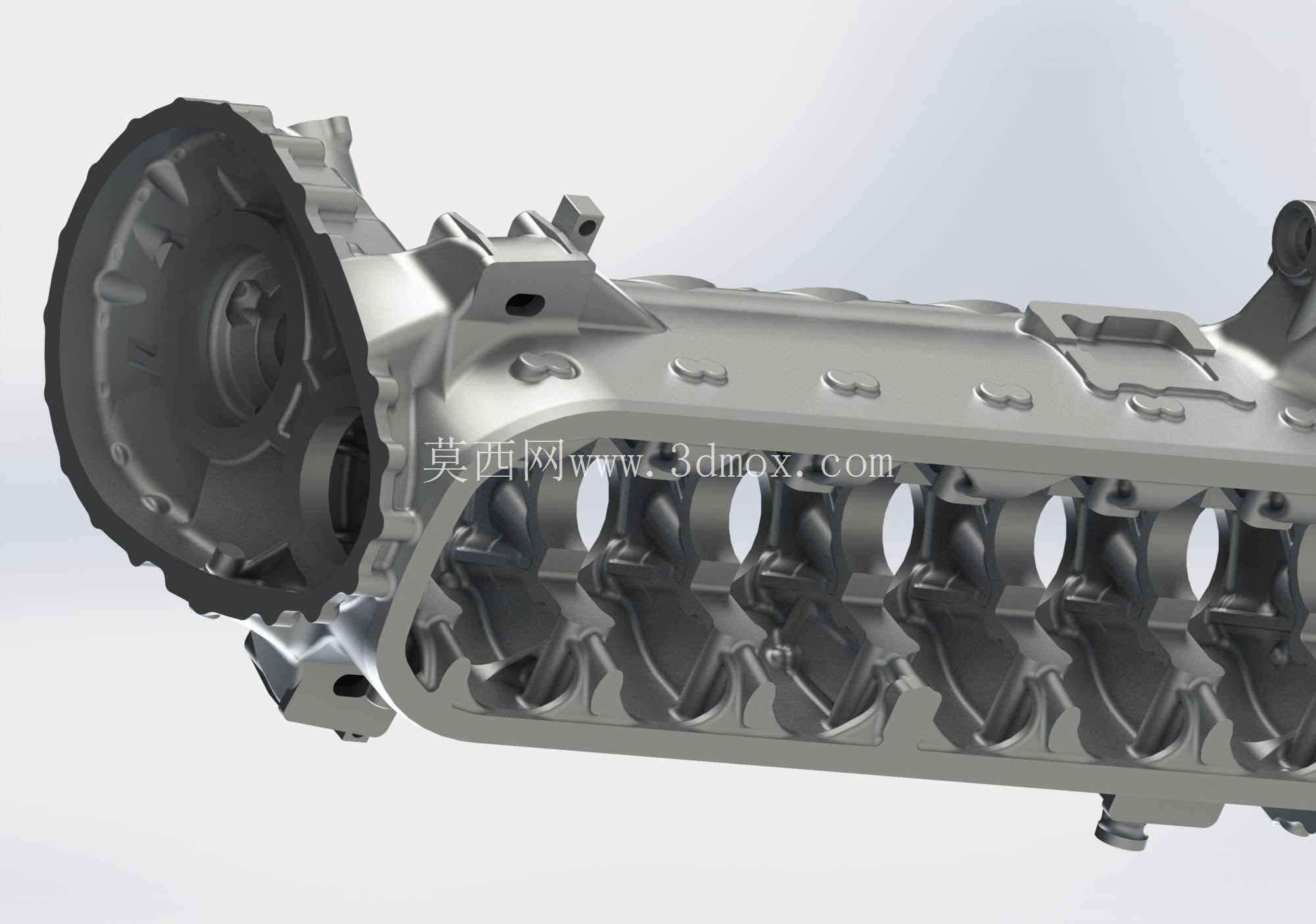

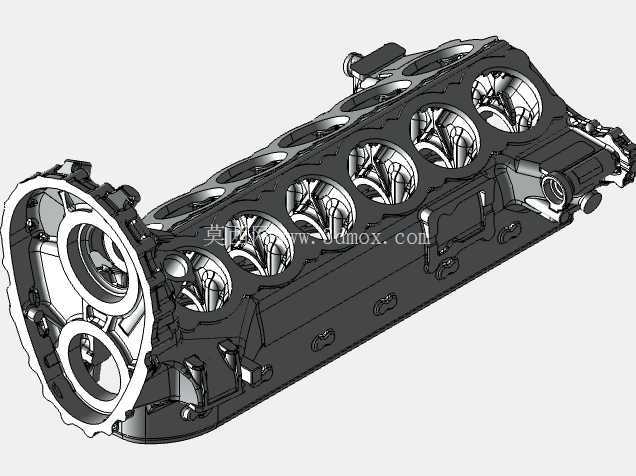

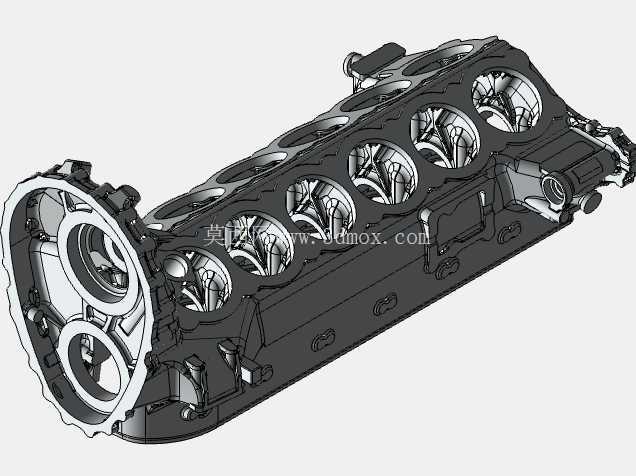

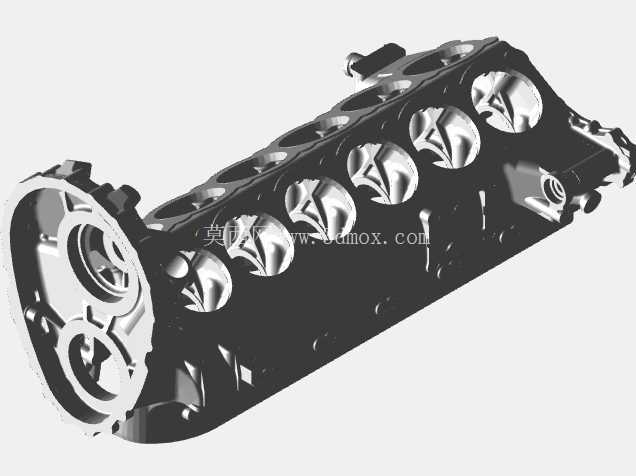

帕卡德V1650-7梅林上曲轴箱铸件结构

　　该铸件为V型12缸液冷航空发动机的核心承载基体，主要应用于二战时期经典战机的动力系统装配，是发动机曲柄连杆机构、配气机构、附件传动系统的安装基座，承担着燃烧做功过程中全部交变载荷的传递与分散作用，同时为润滑油道、冷却水道提供集成式的密闭腔体结构。从结构设计来看，整体采用分体式铸造后加工的工艺路线，上曲轴箱与缸盖结合面、主轴承座结合面均预留了合理的加工余量，建模阶段还原了铸件毛坯的原始形态，未添加后期机加工后的光滑表面特征，能够直接用于铸造工艺仿真、毛坯开模验证等场景。V型夹角两侧的缸筒安装座呈对称排布，每个缸位对应设置了螺栓过孔凸台、推杆通道空腔、冷却水套连通口，主轴承柱凸台沿曲轴中心线等距分布，凸台厚度经过载荷校核，

　　能够承受活塞往复运动、曲轴旋转产生的周期性冲击力，避免长期运行出现应力开裂问题。后端区域针对动力输出端的载荷特性做了局部加厚设计，曲轴中心线上方的凹陷区域为润滑油回流通道预留了足够空间，能够保证高速运转时机油快速回流至油底壳，避免出现机油滞留、散热不良的问题。安装边界方面，整体长度适配V12缸发动机的排布尺寸，两侧附件安装凸台的位置与分电器、机油泵、水泵等附件的安装尺寸完全匹配，主轴承座的同轴度公差在建模阶段做了合理预留，能够满足后续机加工的精度要求。模型还原了铸件的壁厚过渡特征，所有转角位置均设置了铸造圆角，避免铸造过程中出现应力集中、冷隔等缺陷，集成的多格式文件能够直接导入不同仿真软件，开展模态分析、强度校核、铸造流场仿真等工作，也可用于发动机维修培训的结构展示，帮助技术人员快速理解上曲轴箱的内部油路、水路走向，以及各部件的装配关系。
