Merlin63发动机缸盖精密结构三维数模

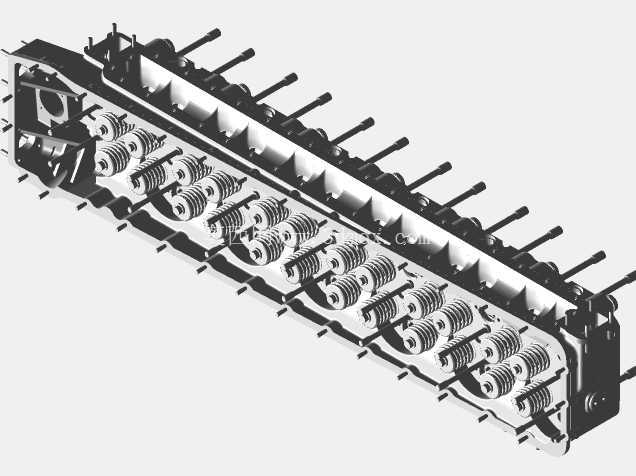

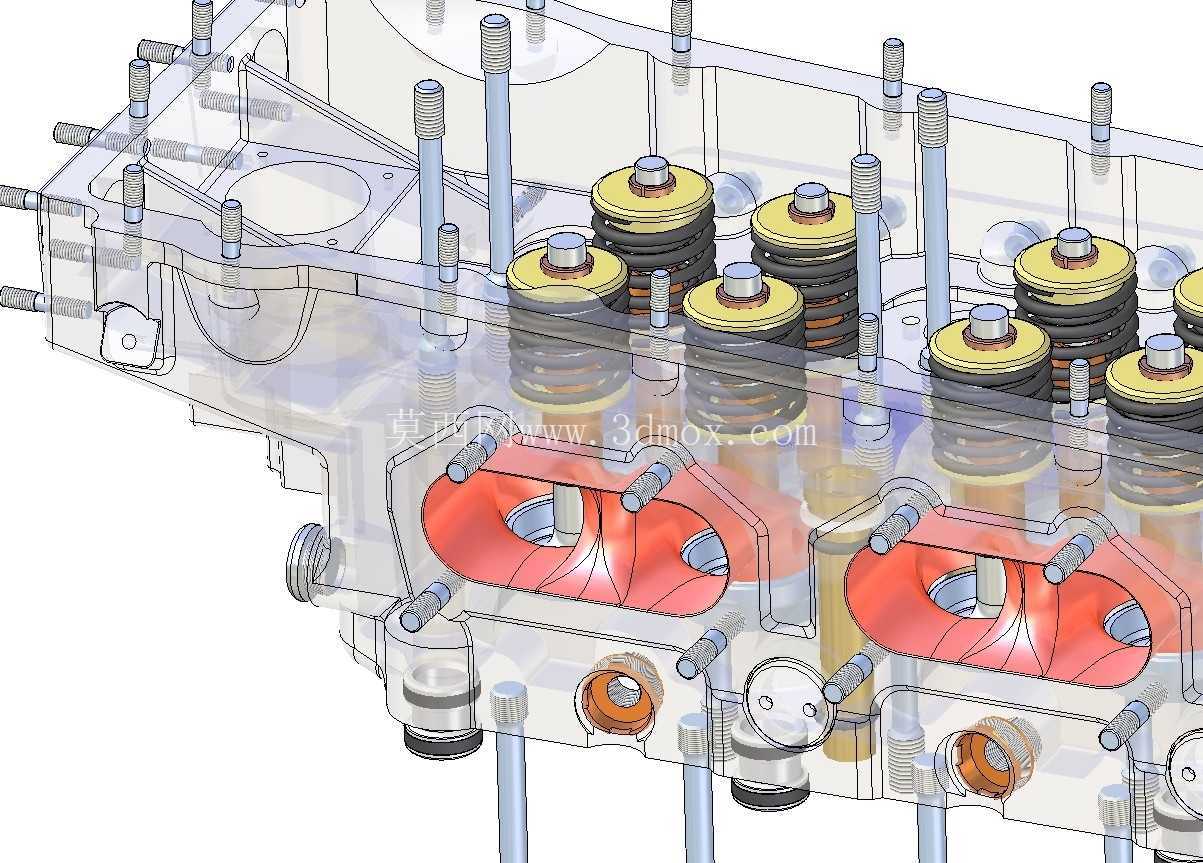

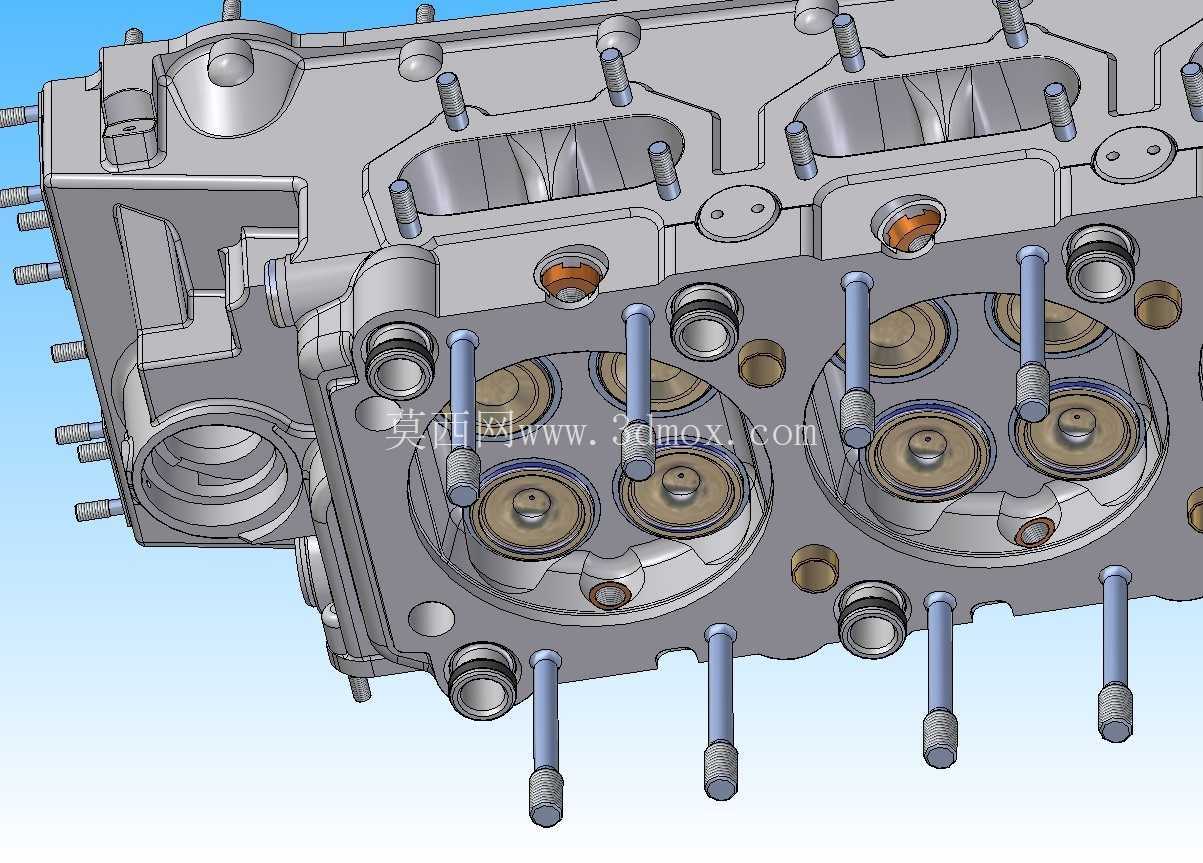

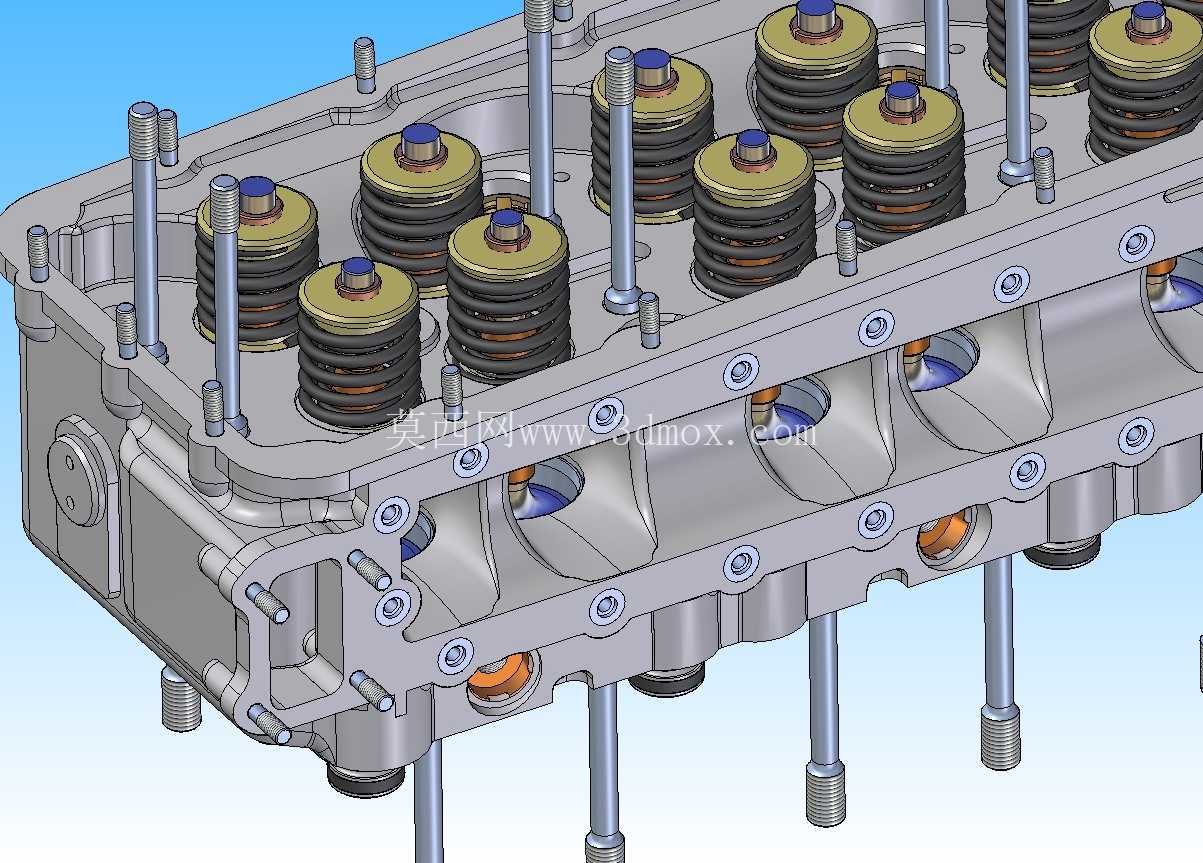

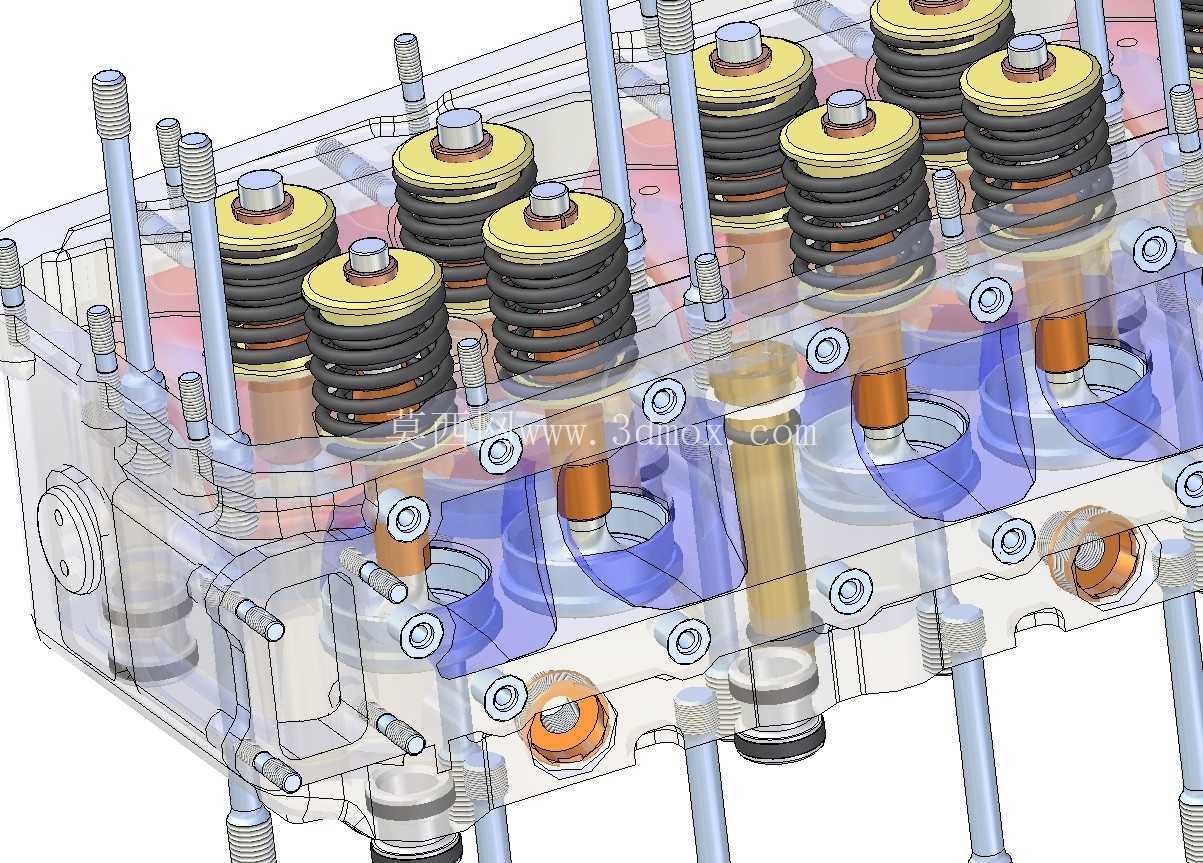

　　这款Merlin63发动机缸盖的三维数模，完整还原了大排量航空活塞发动机缸盖的全部结构细节，可直接用于动力系统研发阶段的结构校核、装配模拟与教学演示场景。在实际工程应用中，这类缸盖是活塞式航空发动机的核心承压部件，既要封闭气缸上部构成密闭燃烧室，还要集成进排气道、冷却腔、气门安装座、紧固件孔位等多重功能结构，直接决定发动机的压缩比、进排气效率与热负荷承载能力。从设计思路来看，该缸盖采用整体式铝合金铸造基体的结构方案，数模中清晰呈现了每一处气道的曲面走向，进排气道的截面渐变弧度完全匹配高转速工况下的气流组织需求，避免气流在气道内产生紊流损失，保证充气效率达到设计指标。数模里完整还原了每一个气门导管安装孔、气门座圈配合面的位置精度，

　　相邻气缸之间的鼻梁区做了加厚处理，同时预留了冷却水道的连通空间，平衡了结构强度与散热效率的矛盾，避免高负荷工况下出现热裂风险。所有缸盖紧固螺栓的孔位都做了凸台加强结构，螺栓孔的深度、攻丝段长度都按照航空发动机的载荷标准设计，保证缸垫压紧力均匀分布，防止高压燃气泄漏。数模中还呈现了火花塞安装孔的倾斜角度，这个角度经过匹配燃烧室形状优化，能够保证点火时火焰传播距离均匀，减少爆震倾向。从安装边界来看，缸盖下平面的平面度公差在数模中通过基准面约束体现，与缸体配合的定位销孔位置、直径公差都有明确的结构表达，周边附件安装位的凸台高度、螺纹规格完全匹配原厂装机要求，进排气接口的法兰面尺寸可以直接对接对应的进排气歧管模型，

　　冷却系统的外接水口位置也和整机冷却管路的走向完全适配。数模中还包含了所有预装的缸盖螺栓、气门组件的装配关系，能够直接用于虚拟装配验证，检查运动部件是否存在干涉，也可以作为逆向设计、改装优化的基础数模，帮助结构工程师快速掌握这类高性能航空发动机缸盖的设计逻辑，缩短同类产品的研发周期。
