ULTIMAKERCO2动力火箭结构设计

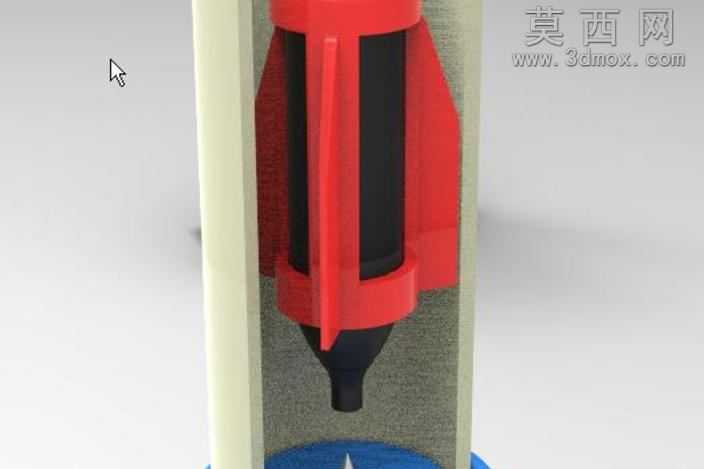

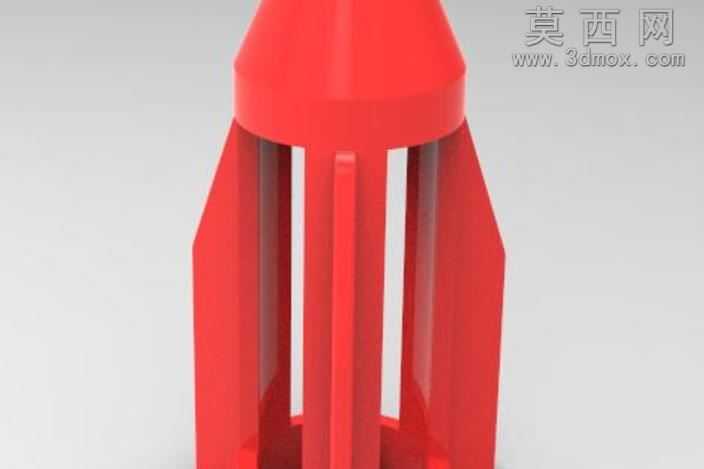

本款CO2动力火箭的三维建模围绕低成本可实现的民用DIY发射装置展开，整体设计兼顾易加工性与发射稳定性，适配常规市售12g规格CO2墨盒作为动力源，核心结构分为火箭主体、发射导向管、触发机构三个模块。建模阶段优先采用参数化设计思路，火箭主体外壳做流线型收窄处理，尾部设置四片对称分布的稳定翼片，翼片与主体外壳做一体化布尔合并，减少后续装配公差，翼片边缘做0.5mm圆角过渡，既降低发射过程中的空气阻力，也避免3D打印后出现锐边毛刺。火箭内部预留CO2墨盒的适配腔体，腔体直径按照常规墨盒外径做0.2mm间隙配合设计，腔体尾部设置定位凸台，用于固定墨盒的 puncture 触发端，凸台中心预留刺针安装孔，刺针采用标准小螺丝改制即可，无需额外定制非标零件。发射导向部分选用常规4英尺长度PVC管作为基准，建模时将火箭主体外径与PVC管内径做滑配公差设计，保证火箭可以在管内无卡顿滑动，导向管底部设置发射底座，底座上设计倾斜角度调节结构，可根据发射需求调整发射仰角。材质渲染阶段，火箭主体外壳采用亮红色哑光PLA材质，还原3D打印件的真实质感，翼片与主体保持同材质统一视觉效果，内部CO2墨盒做金属哑光黑材质，表面添加轻微磨损纹理提升真实感，PVC导向管采用米白色半哑光塑料材质，表面添加细微的管材挤压纹理，发射底座做深蓝色工程塑料材质，区分不同功能部件。结构设计上充分考虑DIY用户的加工能力，所有零件均采用无支撑3D打印可实现的壁厚设计，最小壁厚控制在1.8mm以上，避免打印过程中出现翘曲变形，装配环节无需额外粘接剂，依靠零件间的卡扣与过盈配合即可完成整体组装，触发机构做简化设计，仅需通过按压外部击发杆带动刺针刺破CO2墨盒封口，高压气体即可瞬间推动火箭沿导向管射出，整体结构无复杂传动部件，故障率极低。建模过程中对整体重心做仿真校准，将重心控制在火箭主体前部1/3位置，保证发射后的飞行姿态稳定，避免出现翻滚偏航问题，同时对CO2气体喷出的反冲力做受力模拟，优化尾部喷口的收缩角度，提升动力转化效率，让火箭可以获得更远的发射距离。
