拉线式手抛旋翼直升机玩具设计

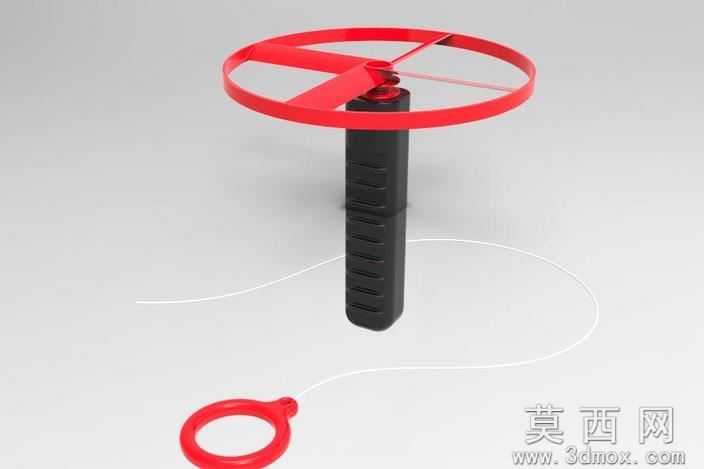

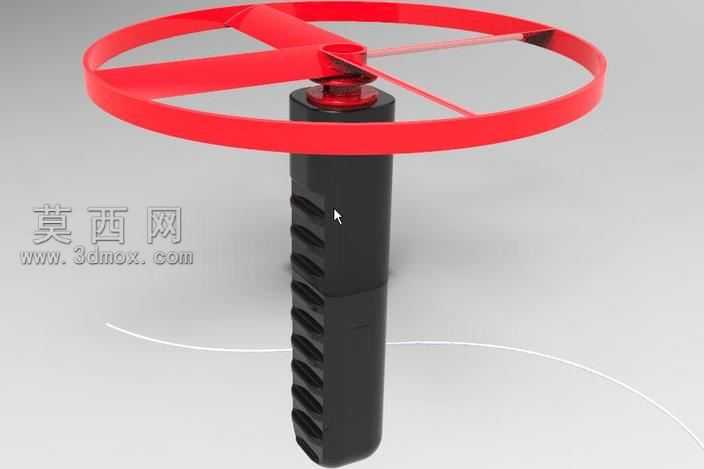

本作品为适配3D打印制作的拉线式旋翼直升机玩具，整体建模过程围绕易打印、易装配、可玩性强的核心思路展开。首先在结构设计上，将整体拆分为旋翼外环、三叶桨片、中心转轴座、手持握柄、拉线拉环五个独立部件，所有部件均采用无支撑或少支撑的建模逻辑，避免打印过程中产生大量支撑废料，同时降低后期打磨处理的工作量。旋翼部分采用环形外框搭配三片等距分布桨叶的结构，建模时对桨叶翼型做了微弧度处理，既保证旋转时能够产生足够升力，又避免了薄翼结构打印时的翘边问题，桨叶与中心转轴座采用一体化建模设计，减少装配环节的粘接步骤，提升整体结构强度。手持握柄部分做了等距分布的防滑凹槽纹理，建模时将凹槽深度控制在1.5mm，既保证握持时的摩擦力，又不会因为凹槽过深导致打印层厚不均的问题，握柄内部预留了绕线轮的安装空腔，空腔尺寸与绕线轮做了0.2mm的间隙配合，保证绕线轮能够在空腔内顺畅转动无卡顿。拉线拉环采用环形指套结构，建模时做了圆角过渡处理，避免使用时划伤手指，拉环与拉线的连接部位做了加厚处理，提升拉扯时的结构强度。材质渲染方面，旋翼部分采用高饱和度的亮红色哑光塑料材质，模拟常见儿童玩具的ABS塑料质感，握柄部分采用深黑色磨砂塑料材质，与红色旋翼形成强烈视觉对比，渲染时添加了轻微的环境反射效果，还原3D打印PLA耗材的真实表面质感。整体装配逻辑采用插拔式设计，转轴座与握柄、绕线轮与转轴之间均采用间隙配合，无需额外胶水即可完成组装，用户打印完成后仅需穿入棉线即可完成全部制作，拉线拉扯后旋翼即可快速旋转升空，兼顾了3D打印的制作便利性与玩具的互动可玩性。建模过程中对所有部件的壁厚做了统一处理，最小壁厚控制在1.2mm以上，保证普通FDM3D打印机也能顺利打印，不会出现壁厚过薄导致的打印失败问题，同时所有边角均做了R0.5以上的圆角处理，避免打印后出现尖锐边角，提升玩具使用的安全性。
