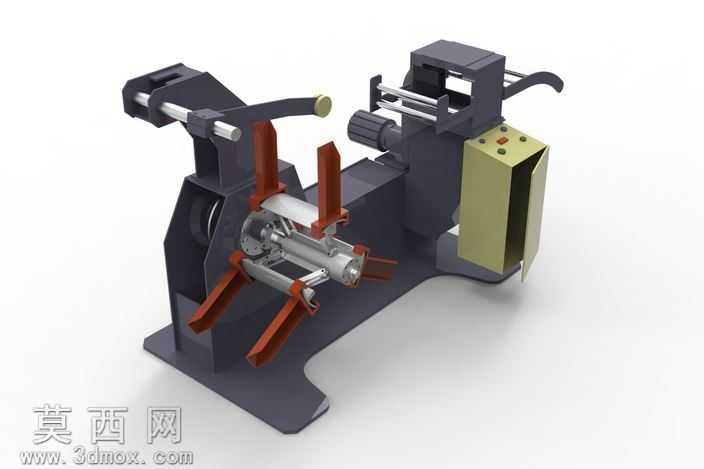

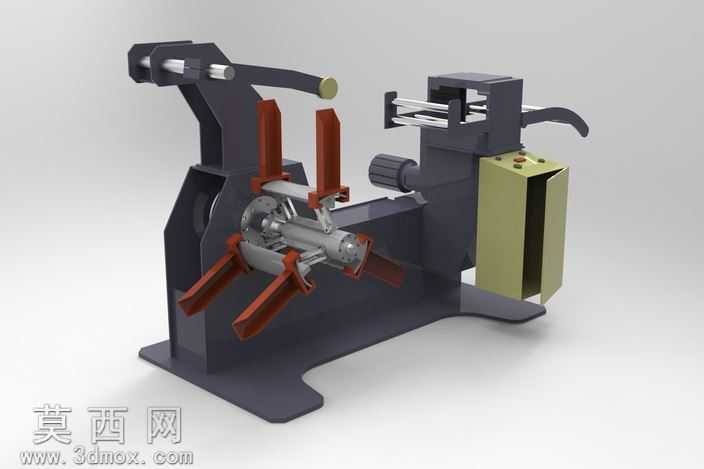

带料卷承托结构的开卷机设备三维设计

本模型为开卷机设备的完整三维设计成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，先从核心的承托主轴结构开始搭建，依次完成涨紧支撑爪、旋转驱动基座、侧边导向辊组、机身承重底座、电控防护箱体等各个部件的独立建模，再按照实际装配关系完成整体组装，确保各个运动部件之间不存在干涉问题，可直观展示设备的运行动作逻辑。渲染阶段采用工业设备常用的写实材质方案，机身主体承重结构赋予深灰色磨砂金属材质，模拟铸铁机架的厚重质感；涨紧支撑爪部分采用红棕色防锈漆金属材质，与主体结构形成清晰的视觉区分，方便观察核心工作部件的形态；导向辊轴赋予亮银色抛光金属材质，体现加工件的光洁度；侧边电控箱体采用军绿色哑光金属搭配浅米色防护盖板材质，还原工业现场设备的真实外观；所有旋转轴的端部添加黄铜色限位挡块材质，细节处还原真实设备的零件配置。结构设计上，该开卷机采用四爪同步涨紧的承托结构，可适配不同内径的卷材装夹，支撑爪带有倾斜导向面，方便料卷快速套装定位；侧边设置的平行导向辊组可对引出的带材进行导向限位，避免带材偏移跑偏；机身底座采用加宽下沉式设计，降低整体重心，提升设备运行时的稳定性；驱动侧内置旋转传动结构，可带动承托主轴匀速转动实现平稳放料，侧边的操作手柄可实现涨紧结构的锁紧与释放，方便料卷的更换操作。设计思路围绕卷材放卷工序的实际使用需求展开，兼顾结构可靠性与操作便捷性，整体布局紧凑合理，没有冗余的结构设计，可作为卷材加工生产线前端放卷工位的设计参考，也可用于相关设备的教学演示、结构方案验证使用，模型完整还原了设备的各个细节特征，可清晰查看内部的支撑结构与外部的操作部件布局。
