塑料注射成型用Gumica注塑模具结构

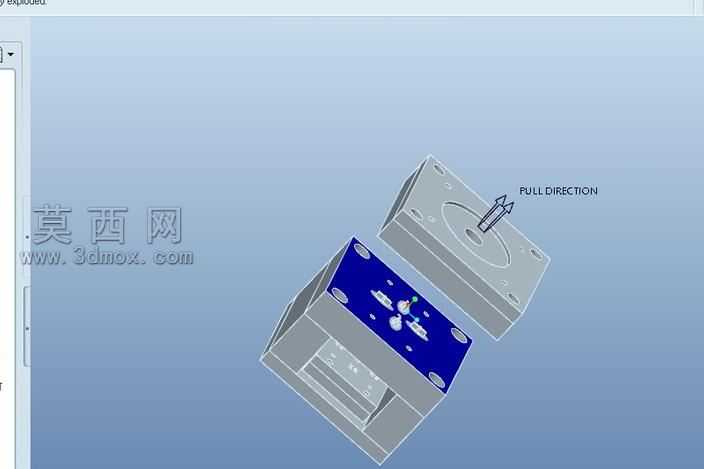

本作品为塑料注射成型工序配套的Gumica专用注塑模具三维建模成果，整体采用三维参数化设计思路完成全结构搭建，建模过程严格遵循注塑模具设计规范，完整还原了两板模的典型开合模逻辑。模型整体分为定模侧与动模侧两大核心模块，定模板部分设置有适配产品轮廓的型腔结构，表面做了高精度的曲面拟合处理，保证注塑成型后产品外观面的光洁度要求；动模板部分设置有对应的型芯结构，同时预留了顶出机构的安装位，可适配标准顶杆、顶板等常用顶出元件的装配需求。建模阶段对模具的合模定位结构做了精细化还原，模板四周设置有精准配合的导柱导套安装位，合模时可保证定动模的同轴度误差控制在注塑工艺允许范围内，避免出现飞边、错模等成型缺陷。模型中明确标注了模具的开模方向即Pull Direction，与注塑机的开合模轴线完全匹配，可直接用于后续的模流分析、模具加工工艺编制等环节。材质渲染部分，定模型腔板采用了蓝色金属漆面的材质表现，清晰区分型腔区域与模板基体，其余模板、结构件均采用标准模具钢的金属质感渲染，直观呈现模具各部件的材质属性与功能分区。结构设计上充分考虑了塑料熔体的填充流程，型腔的流道、浇口位置均做了合理预留，可适配Gumica类塑料原料的熔融注射工艺要求，冷却水路的排布空间也在建模时做了预留，保证后续模具量产时的冷却效率，缩短成型周期。整体模型结构完整，各部件的装配关系清晰，无冗余结构，所有配合面均做了公差适配的建模处理，既满足三维展示的直观性要求，也可作为模具设计初学者学习两板模结构、开模逻辑、成型原理的参考案例，同时也可直接用于同类塑料产品注射模具的设计改型参考，缩短同类模具的开发周期。
