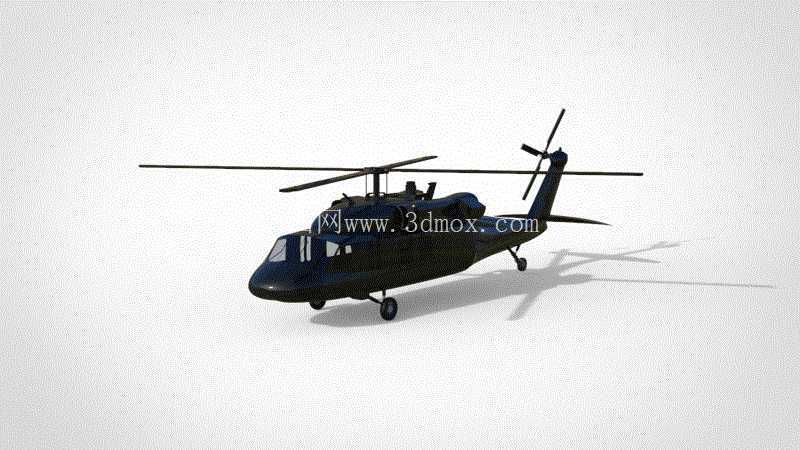

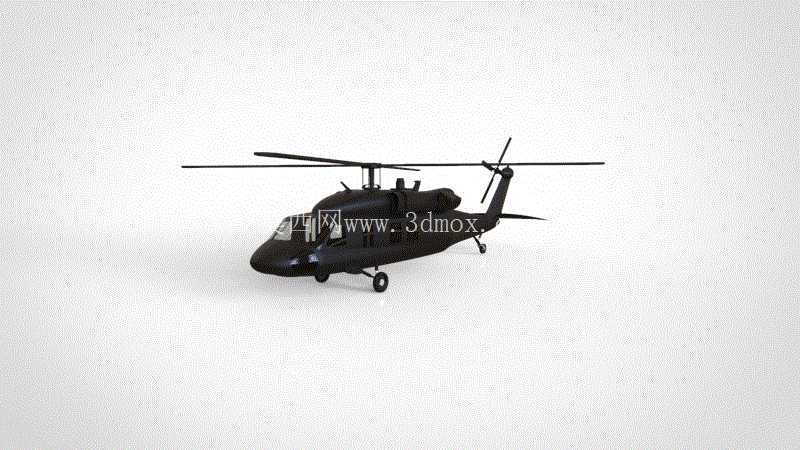

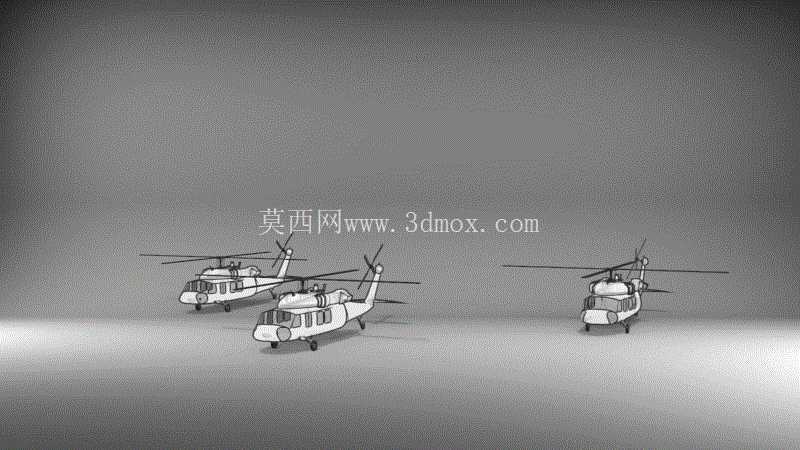

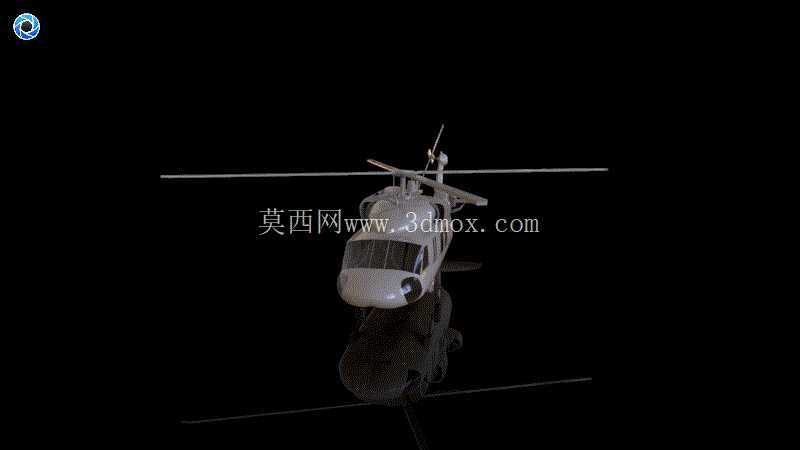

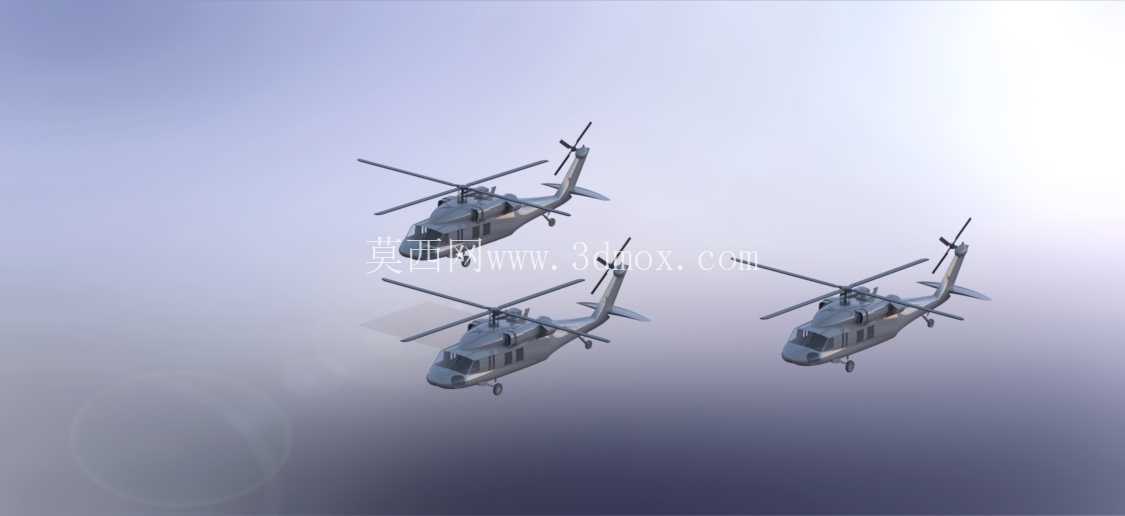

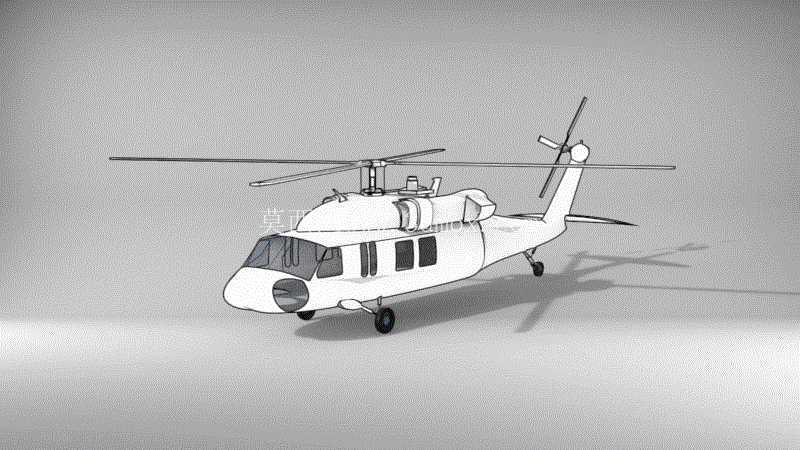

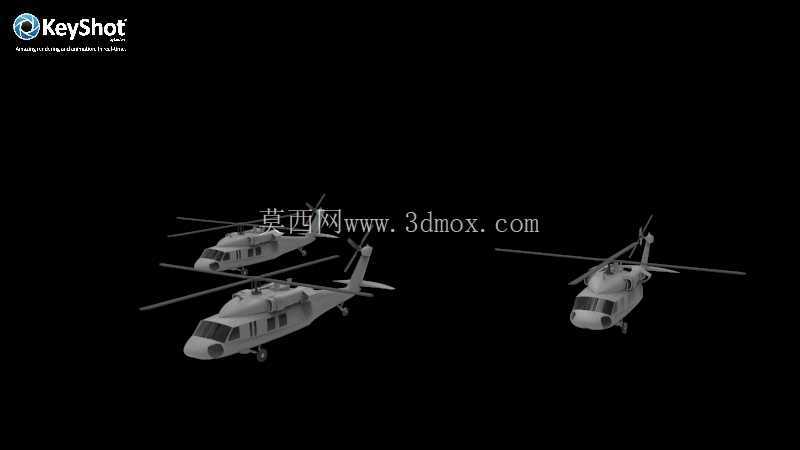

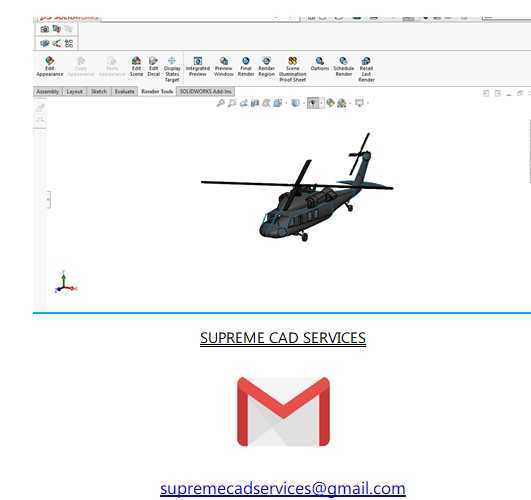

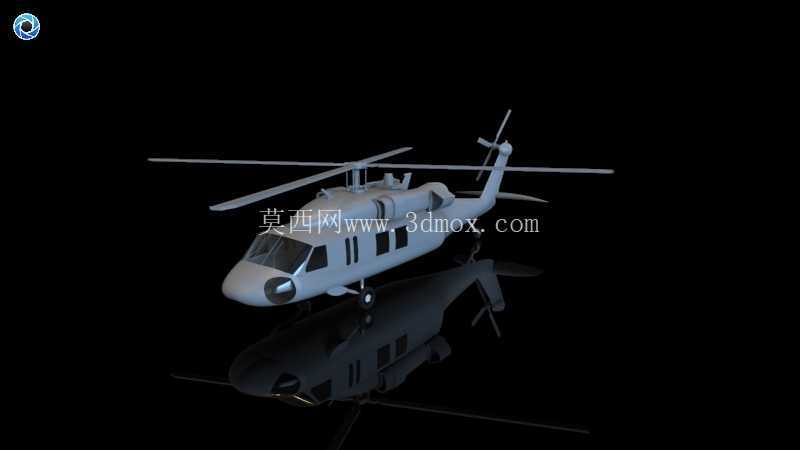

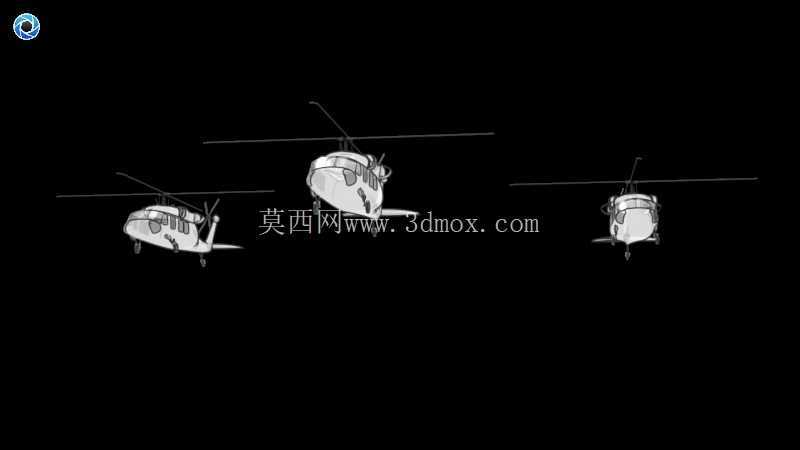

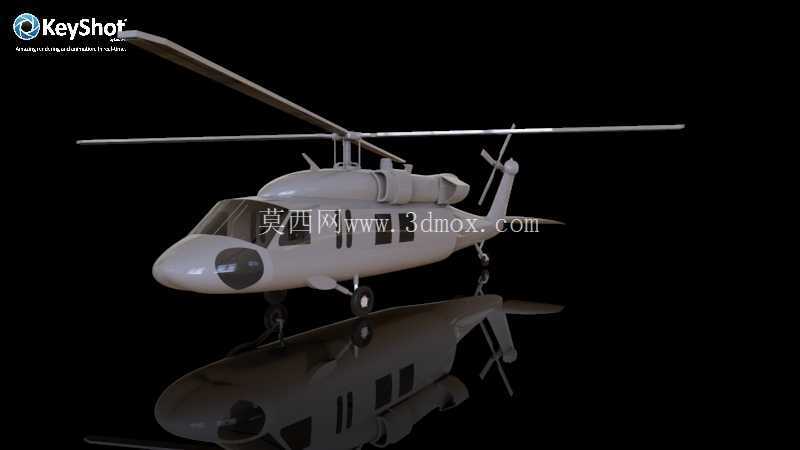

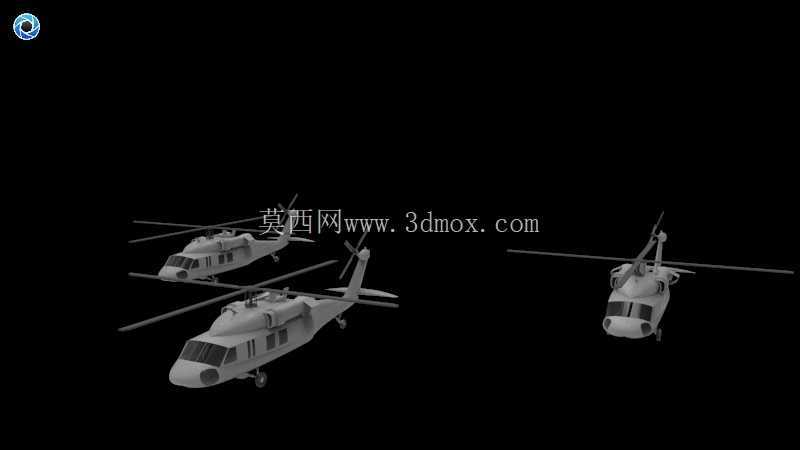

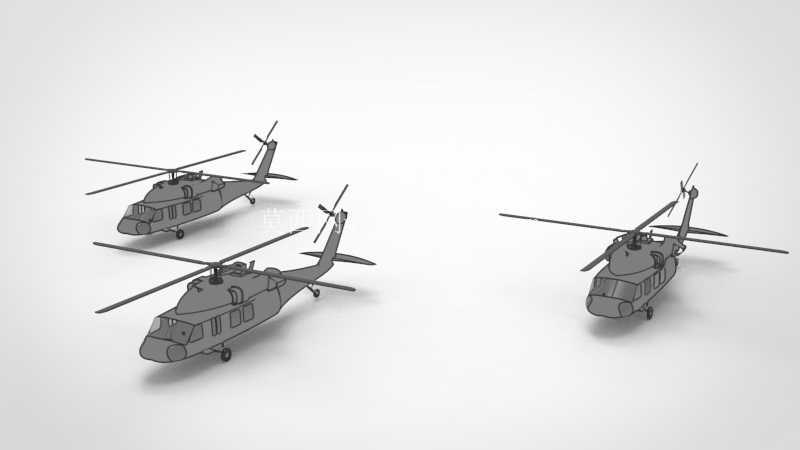

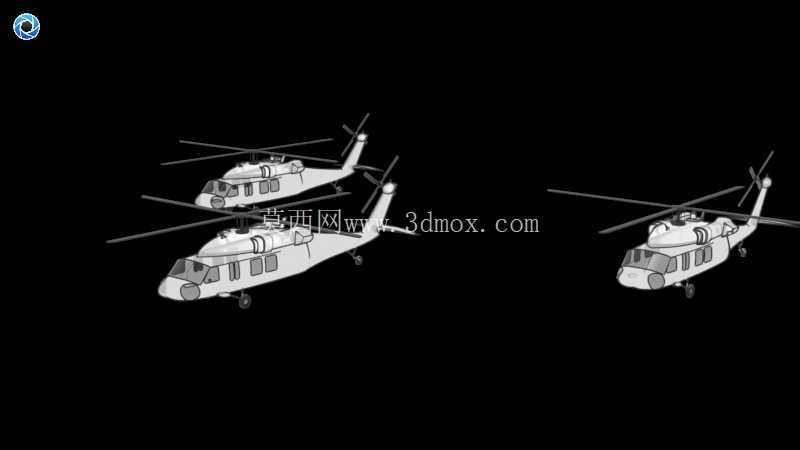

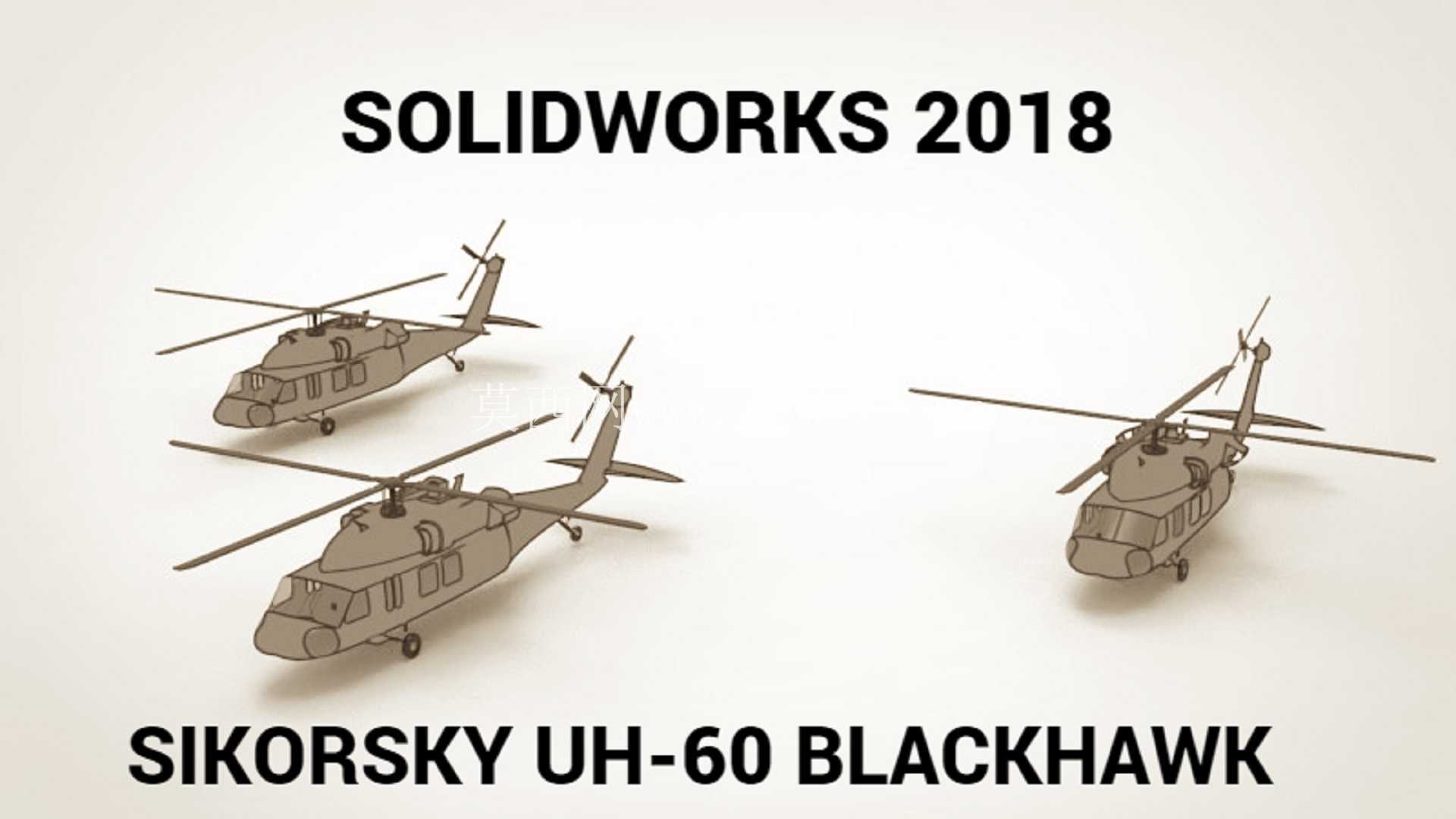

西科斯基UH-60黑鹰通用直升机三维结构

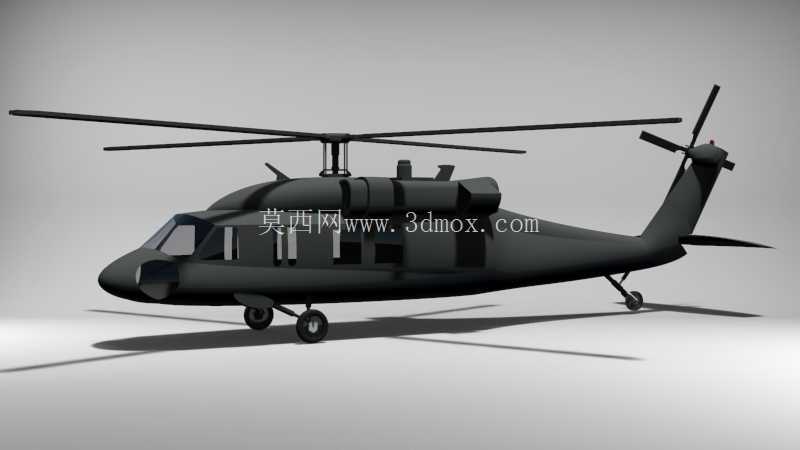

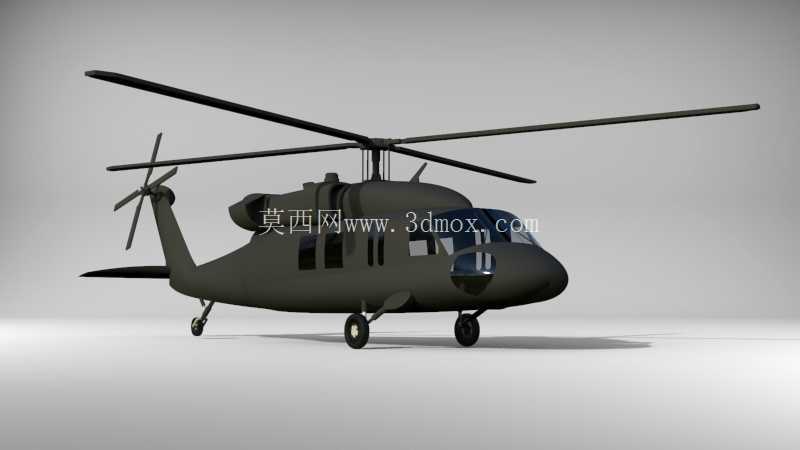

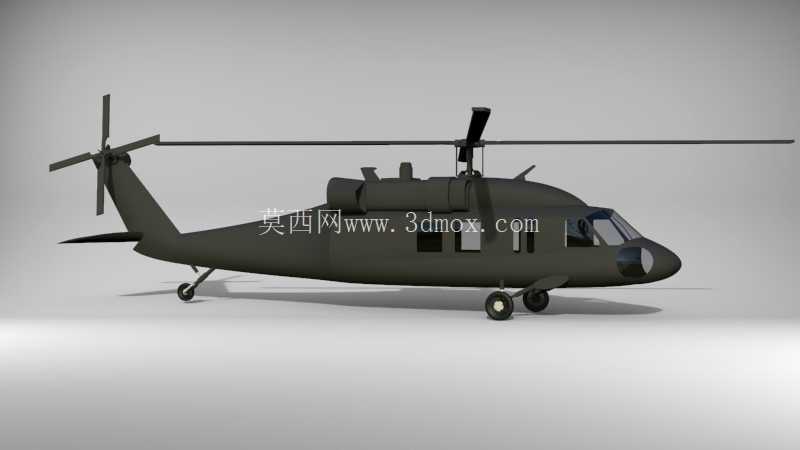

　　这款通用直升机的三维结构设计，核心围绕战术运输场景的实际使用需求展开，在建模阶段就充分考虑了不同任务构型下的安装边界与尺寸适配逻辑。整机采用四叶主旋翼搭配尾桨的双引擎动力布局，主旋翼桨叶的翼型曲面、桨毂连接结构都做了精准还原，建模时特意保留了桨叶折叠状态的结构铰接点，能够匹配舰载机库、陆地停机坪的不同停放空间限制，机身侧面的滑动舱门开口尺寸、舱门滑轨的安装位置都按照实机比例还原，可满足人员快速投送、物资装卸的场景模拟需求。机身整体采用半硬壳式结构建模，从机头的航电设备舱到中部的乘员舱、尾部的尾梁过渡段，结构分件都遵循实际制造的装配逻辑，起落架采用后三点式布局，主起落架的缓冲支柱行程、尾轮的转向结构都做了参数化还原，能够模拟硬着陆、

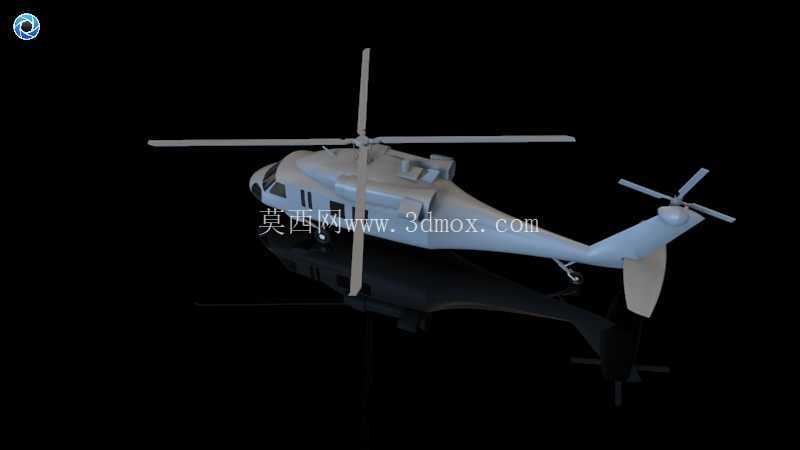

　　野外场地起降时的结构受力状态。两侧引擎舱的外形曲面、进气道与排气口的位置关系，都严格匹配实机的气动布局要求，建模时预留了引擎安装接口、传动系统的走线路径空间，尾桨的倾斜角度、尾梁上的水平安定面安装位置，都经过气动逻辑校验，能够还原飞行状态下的航向稳定控制特性。在细节结构处理上，机身外部的救援绞车安装座、武器挂点接口、舷窗开口位置都做了精准还原，不同任务模块的安装接口都保留了通用化设计特征，可根据任务需求快速加改装不同功能组件，比如副油箱、搜救设备、武器系统等，无需对主体结构做大幅调整。建模过程中对整机的重心分布做了模拟校验，主旋翼轴位置、引擎安装位置、乘员舱载荷区域的分布都符合实机的重心配平要求，能够支撑飞行姿态模拟、载荷分布计算等工程应用场景，机身蒙皮的分块线、检修口盖的位置都按照实际维护需求设置，可用于地勤维护流程的模拟培训，也能为同类型旋翼飞行器的结构设计提供参考依据。
