适配轻型飞行器的单轮收放式起落架结构

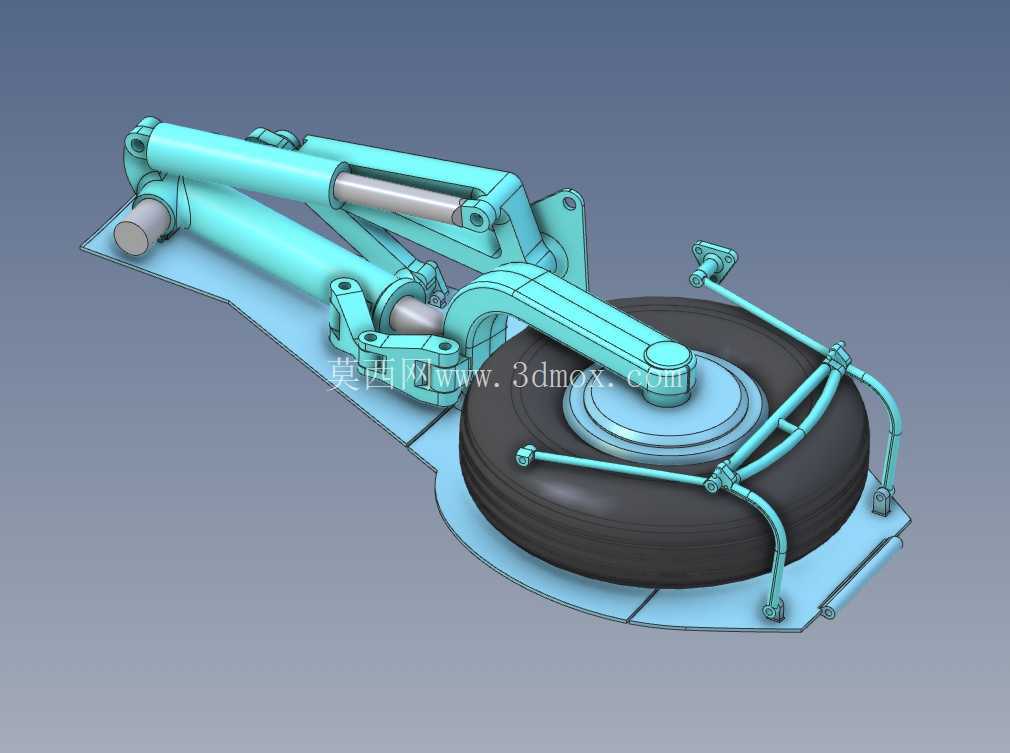

　　这套起落架结构适配翼展1.3米级的轻型飞行器，主要承担地面滑跑支撑、着陆冲击缓冲、地面转向滑行的核心功能，是轻型固定翼飞行器起降阶段的核心承载部件。从结构设计逻辑来看，整套机构采用单轮承载布局，将缓冲作动筒、收放摇臂、机轮安装座集成在同一安装基板上，安装基板预留的螺栓孔位可直接对接机身下部的承力框，不需要额外设计转接支架，能有效降低机身下部的结构冗余重量。

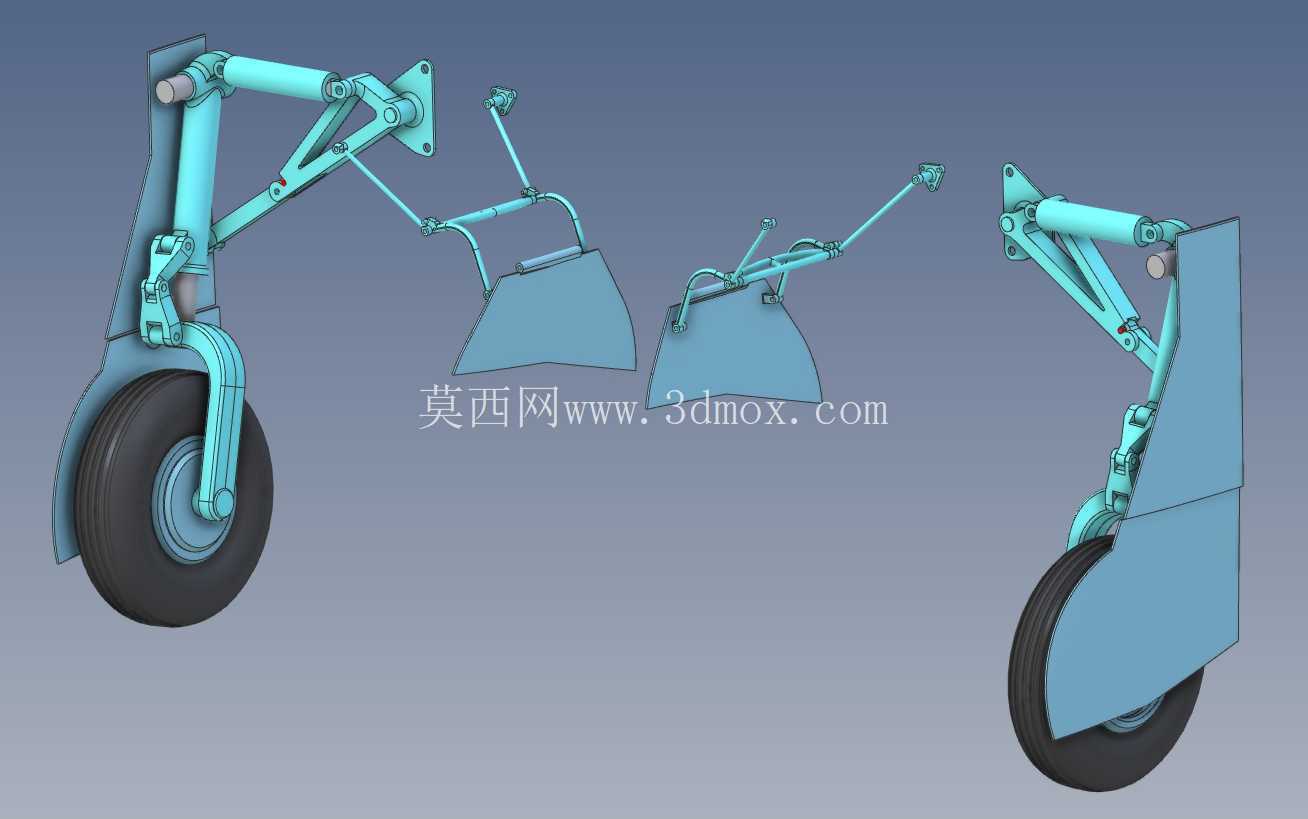

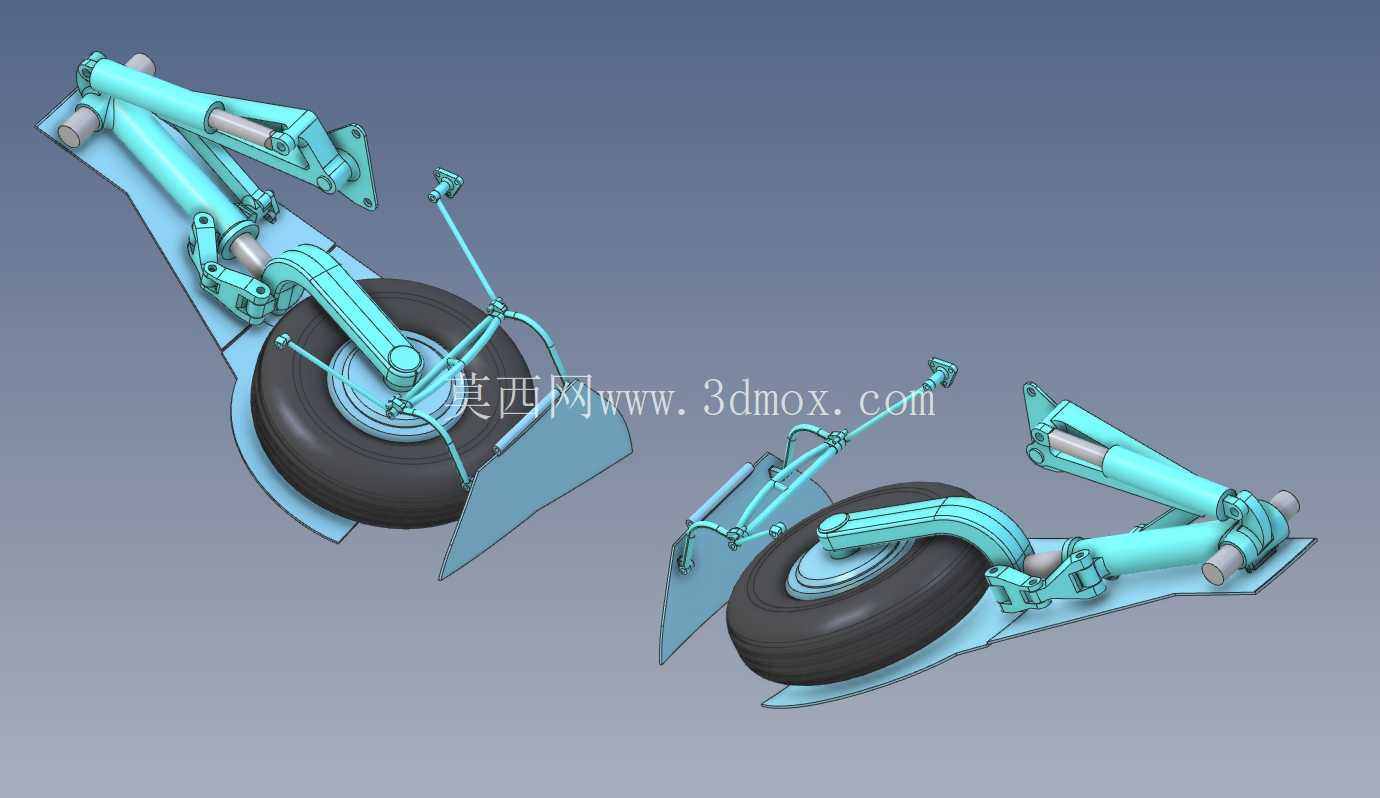

　　在实际应用场景中，这类起落架多用于轻型运动飞机、大尺寸航测无人机以及同量级的验证类飞行器，地面滑跑阶段，机轮的橡胶胎体可过滤跑道面的微小颠簸，铰接式的摇臂结构配合内置的缓冲作动筒，可将着陆瞬间的垂直冲击载荷逐级卸除，避免硬着陆产生的冲击直接传递到机身承力结构，造成机身框梁变形。收放机构采用线性作动筒驱动，作动筒两端分别铰接在安装基板和主摇臂上，作动筒伸缩行程可带动主摇臂绕固定铰点转动，实现起落架的收放动作，收放到位后摇臂上的限位凸台可与基板上的限位块贴合，锁定起落架位置，避免飞行过程中起落架意外脱出。

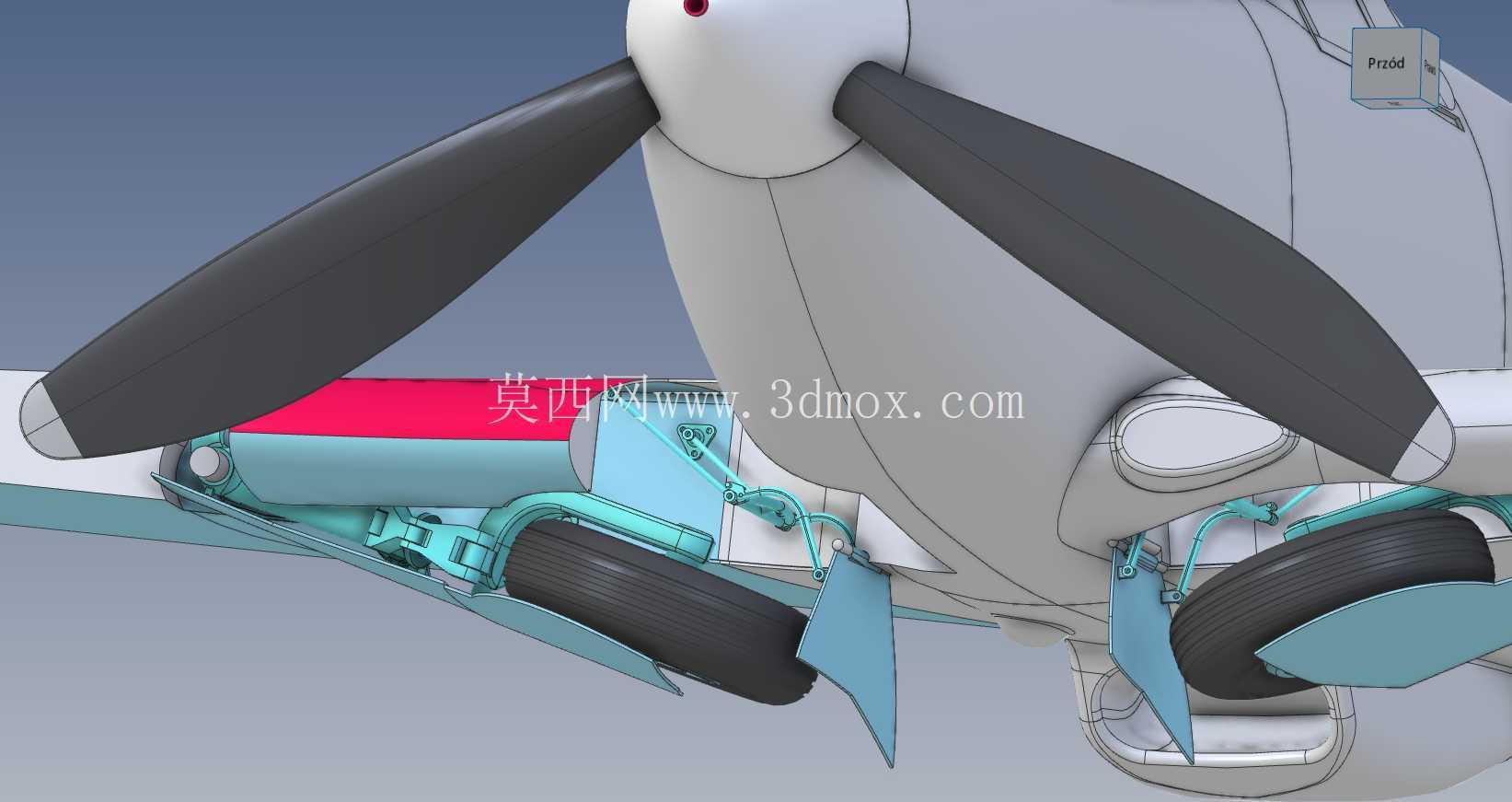

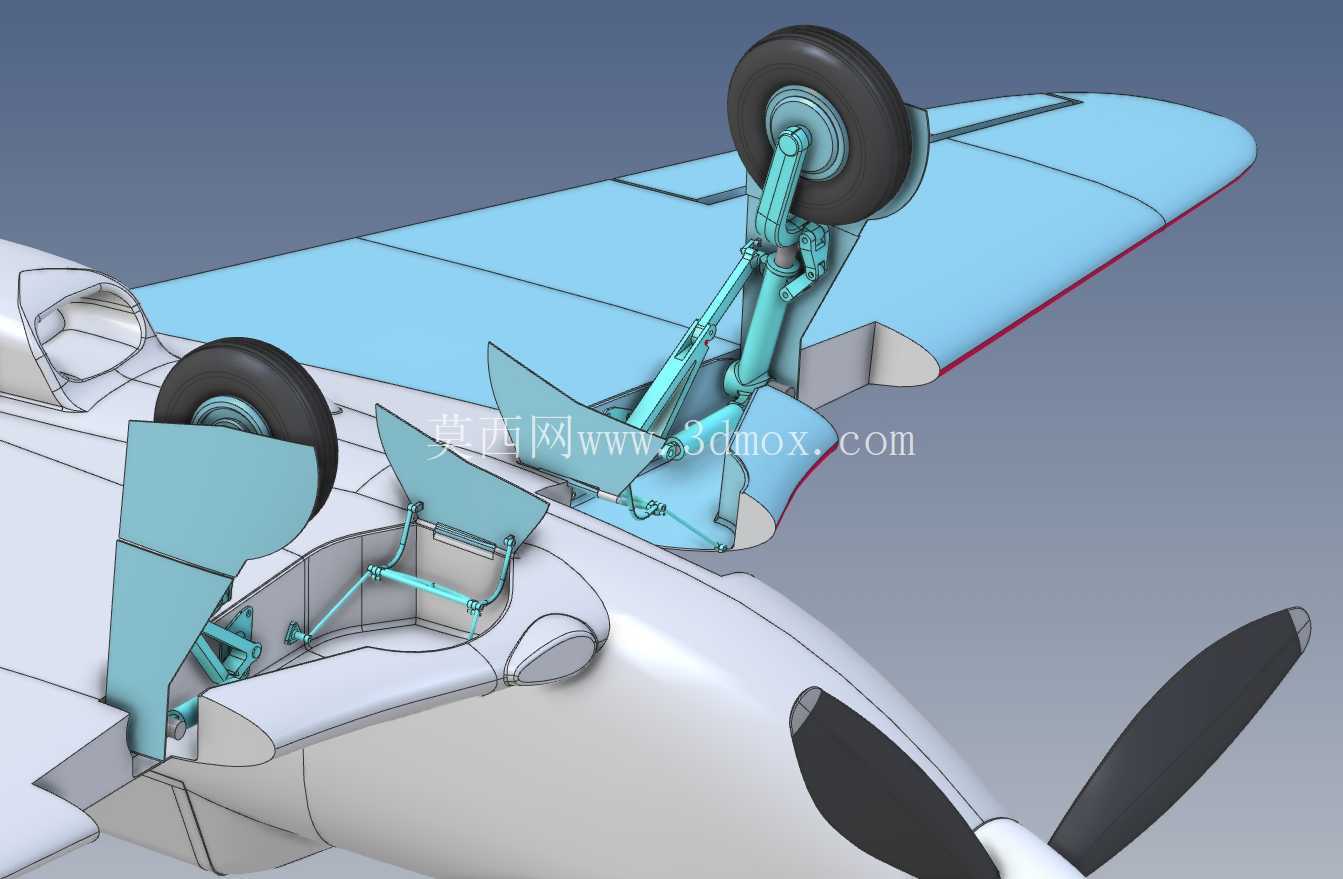

　　从安装边界来看，整套机构收放状态下的轮廓完全处于机身下部预设的起落架舱轮廓范围内，不会与机身蒙皮、舱门结构产生运动干涉；展开状态下机轮最低点距离安装基板的高度符合轻型飞行器的地面停机角要求，可保证螺旋桨尖端与地面留有足够的安全间隙，避免滑跑阶段螺旋桨擦地。结构细节上，机轮的轮毂采用分体式设计，通过螺栓夹紧轮胎，方便后期更换磨损的胎体；所有铰接位置都设计有衬套安装位，可加装自润滑衬套降低铰接处的转动磨损，延长机构的维护周期；管路走线沿摇臂侧面的固定卡箍布置，可避免收放过程中管线被挤压磨损。

　　设计过程中优先考虑了机构的运动可靠性，所有转动副的铰点位置都经过运动仿真校核，收放全程没有死点，作动筒的推力输出可覆盖收放过程中的最大阻力点，即使在带载状态下也能顺利完成收放动作。承载性能上，整套结构的静强度可覆盖1.5倍的最大着陆重量载荷，满足轻型飞行器的着陆强度要求，同时结构件多采用薄壁镂空设计，在保证强度的前提下尽可能控制自重，降低对飞行器有效载荷的占用。
