GE喷气发动机轻量化支撑支架结构设计

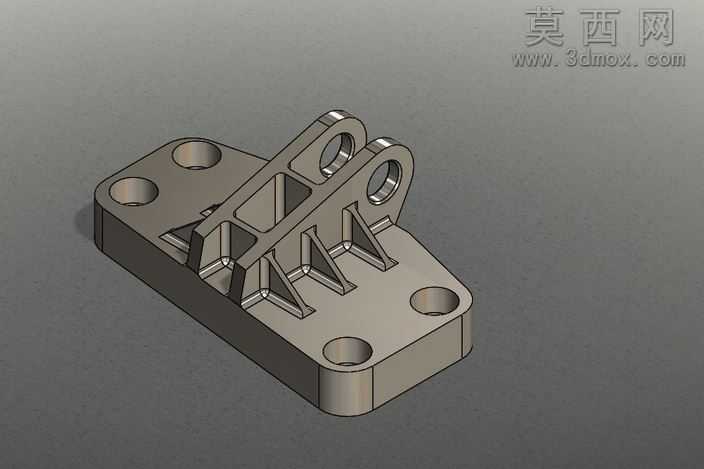

本模型为GE喷气发动机配套的支撑支架三维设计作品，建模阶段以航空发动机安装工况的力学需求为核心基准，首先完成底座安装基准面的轮廓构建，底座采用矩形板式结构，四个角点位置设置沉头安装孔，孔位尺寸与安装面的定位公差严格匹配航空装配标准，保证支架与发动机舱基体连接的同轴度与贴合精度。上部铰接支座采用双耳片结构，耳片内孔做同轴度约束设计，用于与发动机主体的铰接点位配合，实现动力部件的定位与载荷传递。中间支撑区域采用拓扑优化后的加强筋布局，筋板沿主载荷传递路径分布，在保证整体结构刚度、抗冲击性能与抗疲劳强度的前提下，最大化去除非承载区域的冗余材料，实现支架的轻量化设计，降低航空部件的自重占比。建模过程中对所有棱边做圆角过渡处理，避免应力集中问题，同时对安装贴合面、铰接内孔等关键配合面做精度约束，保证后续加工与装配的可行性。渲染阶段采用金属哑光材质模拟航空铝合金的加工质感，通过环境光与定向光的组合打光，清晰呈现筋板的布局结构、孔位的细节特征与整体的轮廓形态，直观展示支架的结构设计逻辑。该支架的设计充分考虑喷气发动机工作过程中的振动载荷、热变形余量与安装维护便利性，筋板的厚度、间距与排布角度均经过力学仿真验证，在极端工况下可保证结构稳定性，不会出现形变或断裂问题，同时轻量化的结构设计也符合航空航天部件减重降耗的核心设计需求，整体结构紧凑，安装定位便捷，可直接用于发动机装配方案的验证、力学仿真分析与加工工艺的规划参考。
