仿生扑翼飞行机构三维结构设计

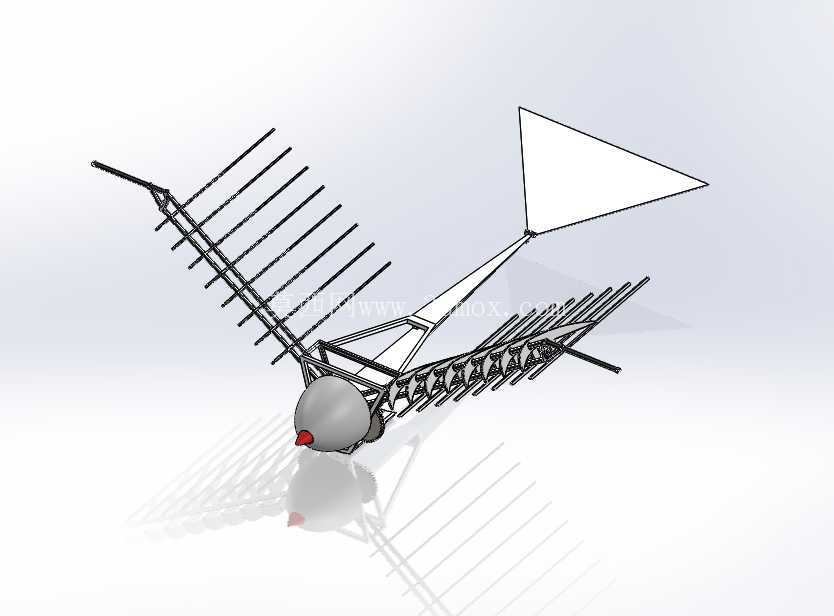

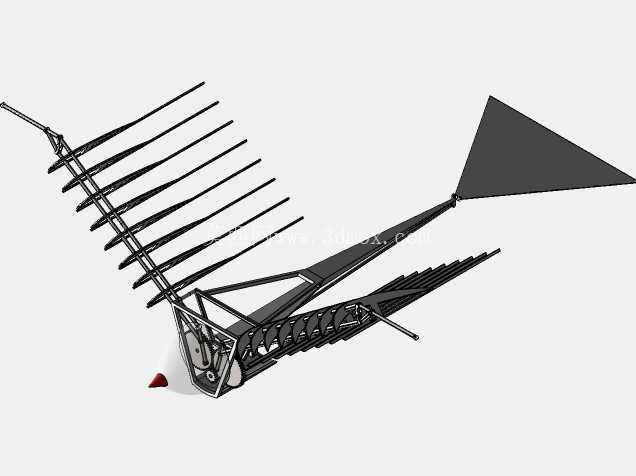

　　这款仿生扑翼飞行机构的设计核心，是复刻自然界鸟类、蝙蝠与昆虫的扑动飞行逻辑，区别于常规固定翼、多旋翼飞行器的推力生成模式，依靠翼面的周期性上下扑动同时产生升力与前向推力，在低雷诺数飞行场景下具备更高的气动效率，适配微型侦察飞行器、室内仿生探测设备、低空近距巡检装置的开发需求。从结构布局来看，整套机构以中部的动力集成舱为核心安装基准，两侧对称布置多段式翼面支撑骨架，单侧翼骨采用分段铰接的连杆串联结构，每段骨架预留翼膜安装的固定点位，可根据气动测试需求搭配不同柔性材质的翼面，调整翼面的弦向弯度与展长参数，匹配不同载荷下的飞行升阻比要求。动力传递路径上，核心驱动单元布置在中部舱体的重心位置，

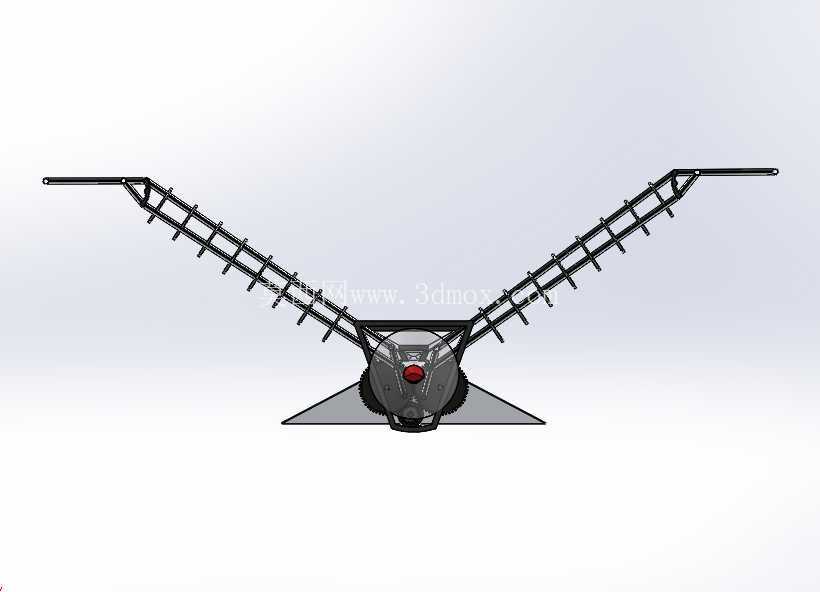

　　通过齿轮组将旋转动力转化为两侧翼骨的同步上下扑动动作，尾部预留伺服执行元件的安装位，可直接加装舵机实现尾翼的俯仰、偏航调整，完成飞行过程中的姿态控制，整套传动链路的铰接点均采用低摩擦副设计，减少动力传递过程中的损耗，提升扑动动作的响应速度。设计过程中优先考虑了安装边界的适配性，中部动力舱的底部预留平面安装基准，可直接固定在测试台架上开展扑动频率、翼面载荷的台架测试，也可根据整机配重需求调整电池、控制板的安装位置，将整机重心控制在翼面扑动的气动中心范围内，避免飞行过程中出现姿态失稳。两侧翼骨完全展开后形成大展弦比的V型布局，收拢状态下可大幅缩小横向占用空间，适配便携收纳、窄空间穿行的使用需求。翼骨的每段连杆长度经过运动学仿真优化，

　　扑动过程中翼面的运动轨迹贴合生物飞行的翼尖路径，可在扑动行程中形成符合气动要求的翼面扭角，减少翼面扑动带来的无效阻力，同时避免上下扑动过程中翼面与机身、尾翼结构出现运动干涉。这套机构既可以作为微型仿生飞行器的核心动力框架，直接搭配飞控、动力元件完成整机装配，也可作为仿生机械教学的演示装置，直观展示扑翼飞行的运动原理与连杆机构的运动转化逻辑，在结构验证阶段可通过调整连杆铰接点位、齿轮传动比，快速调整扑动幅度、扑动频率参数，匹配不同起飞重量、不同飞行场景的性能需求，无需对整体机架结构做大规模改动，缩短仿生飞行设备的迭代验证周期。
