折叠式四旋翼航拍无人机结构设计

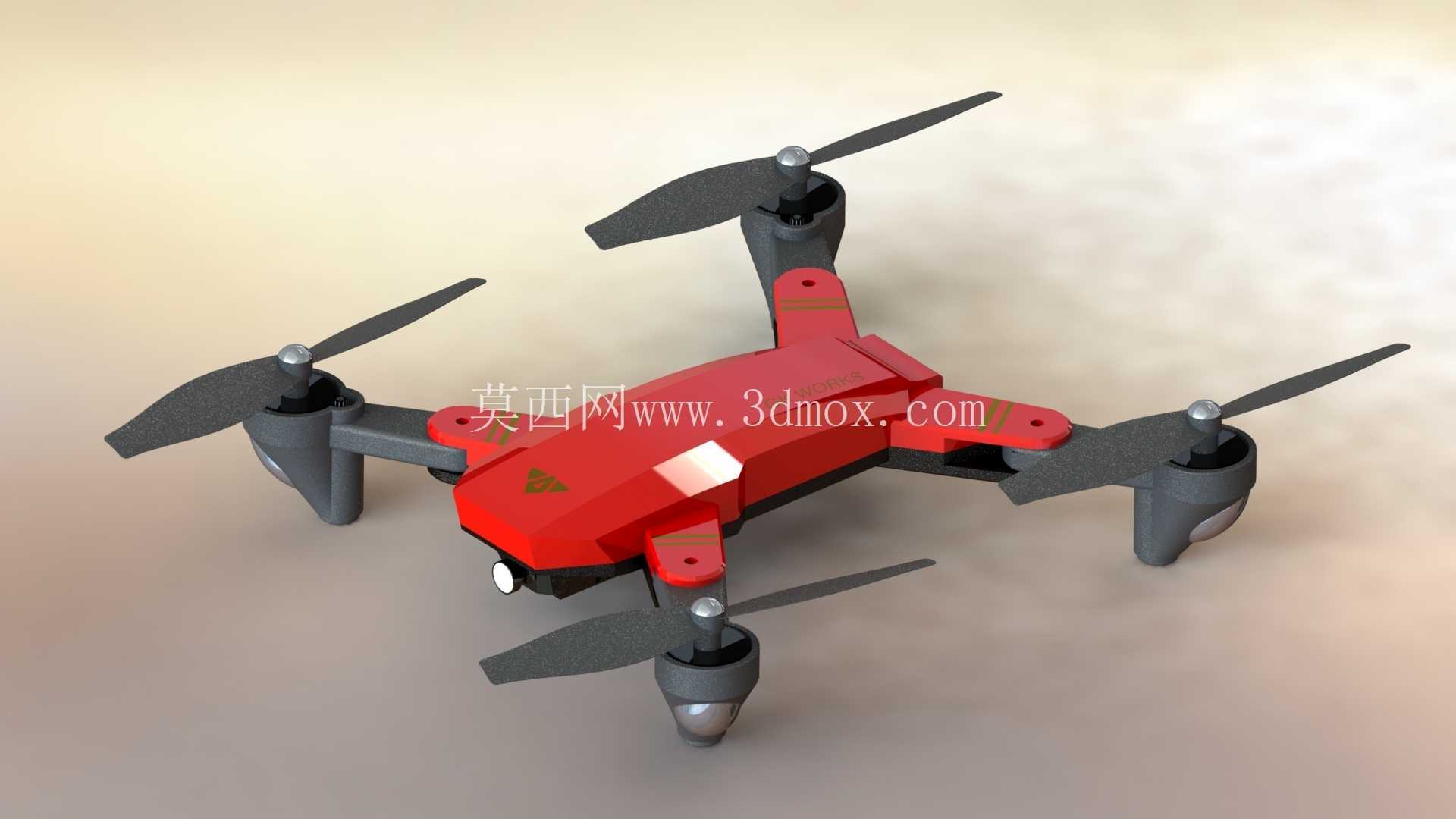

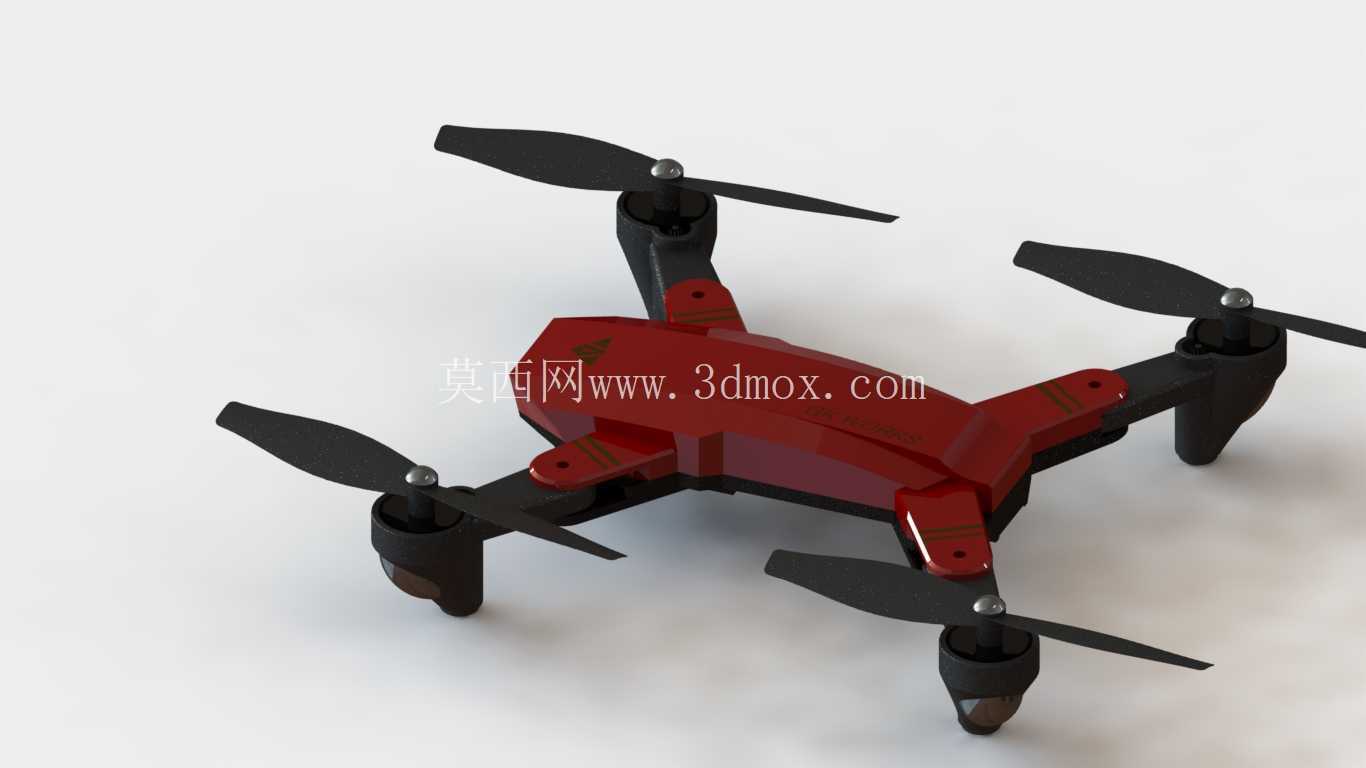

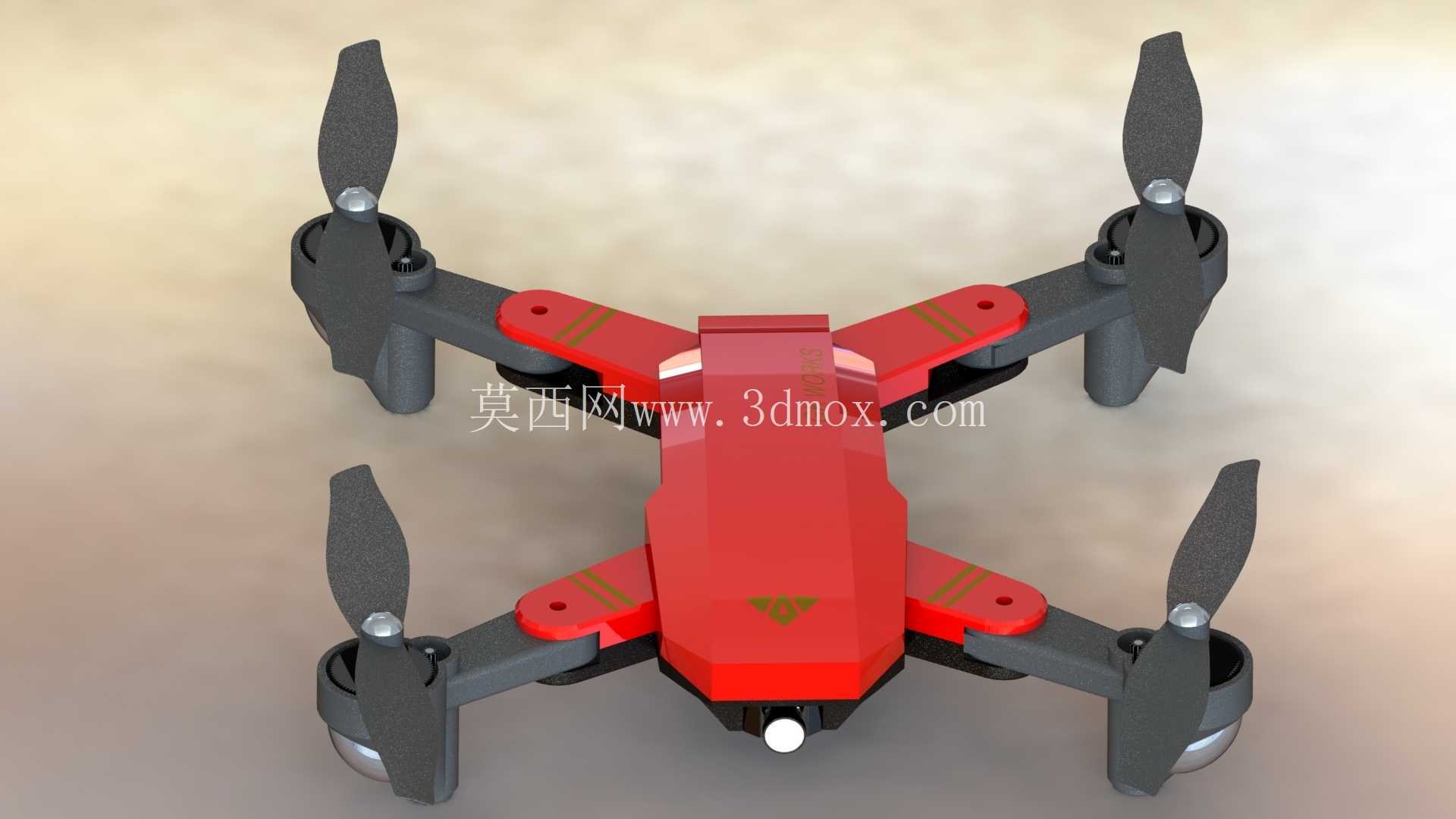

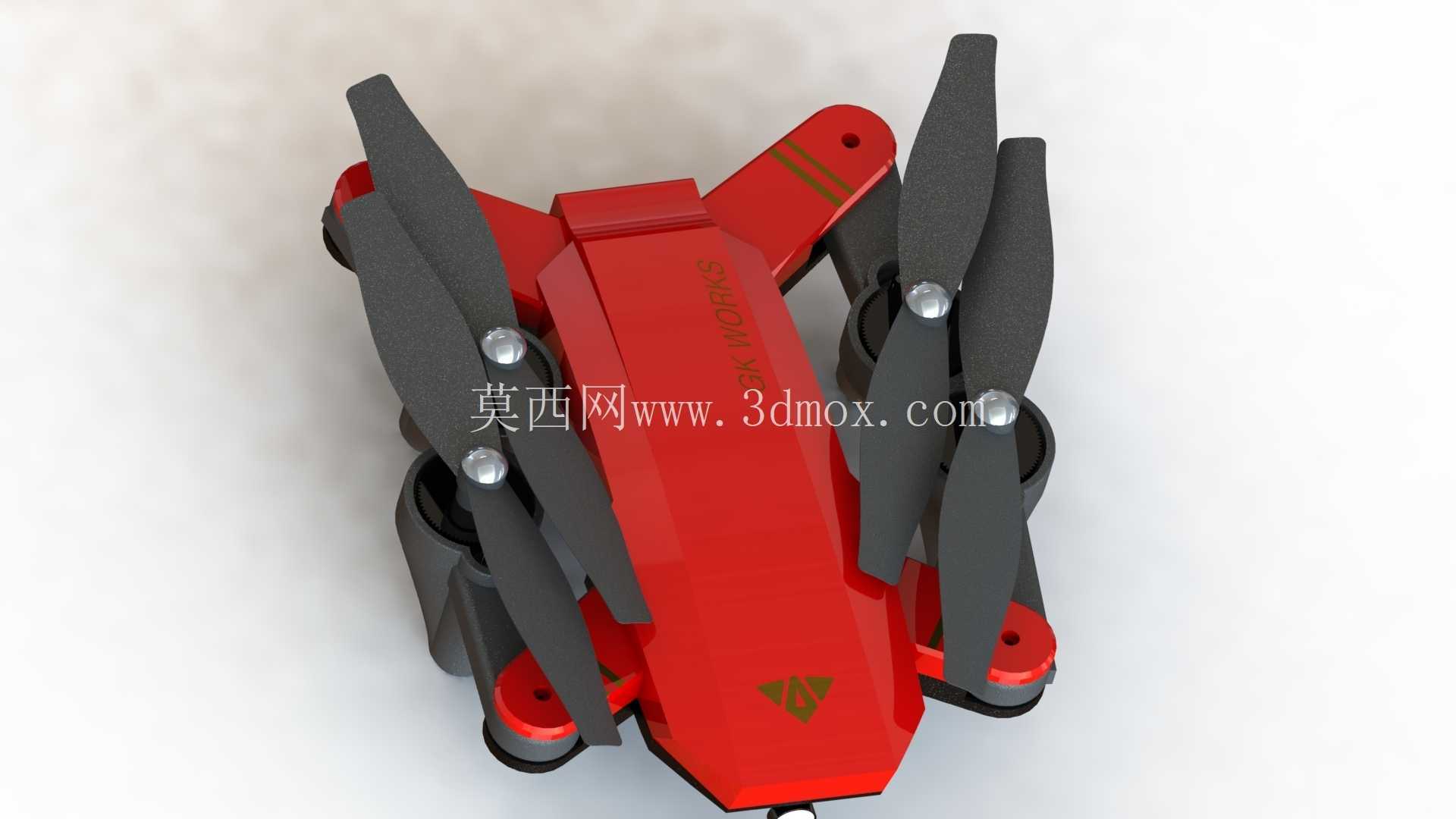

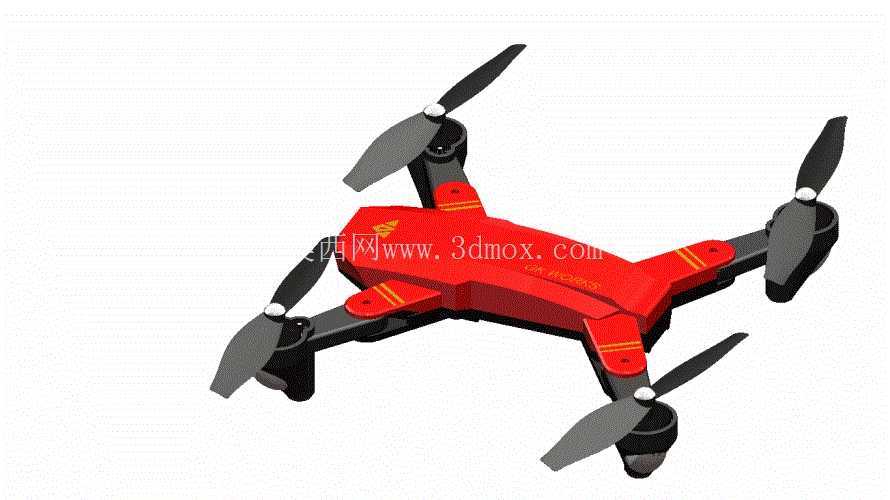

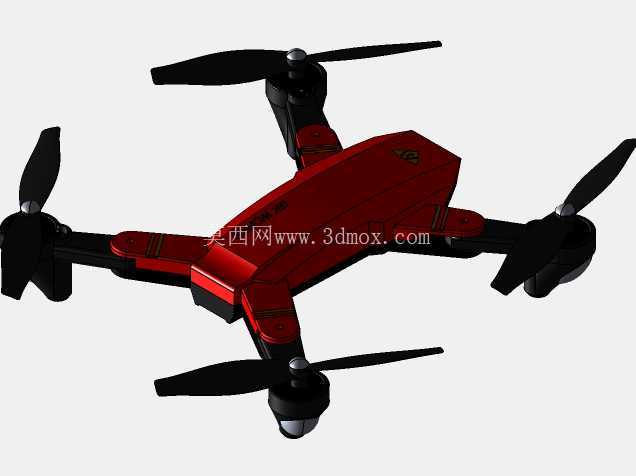

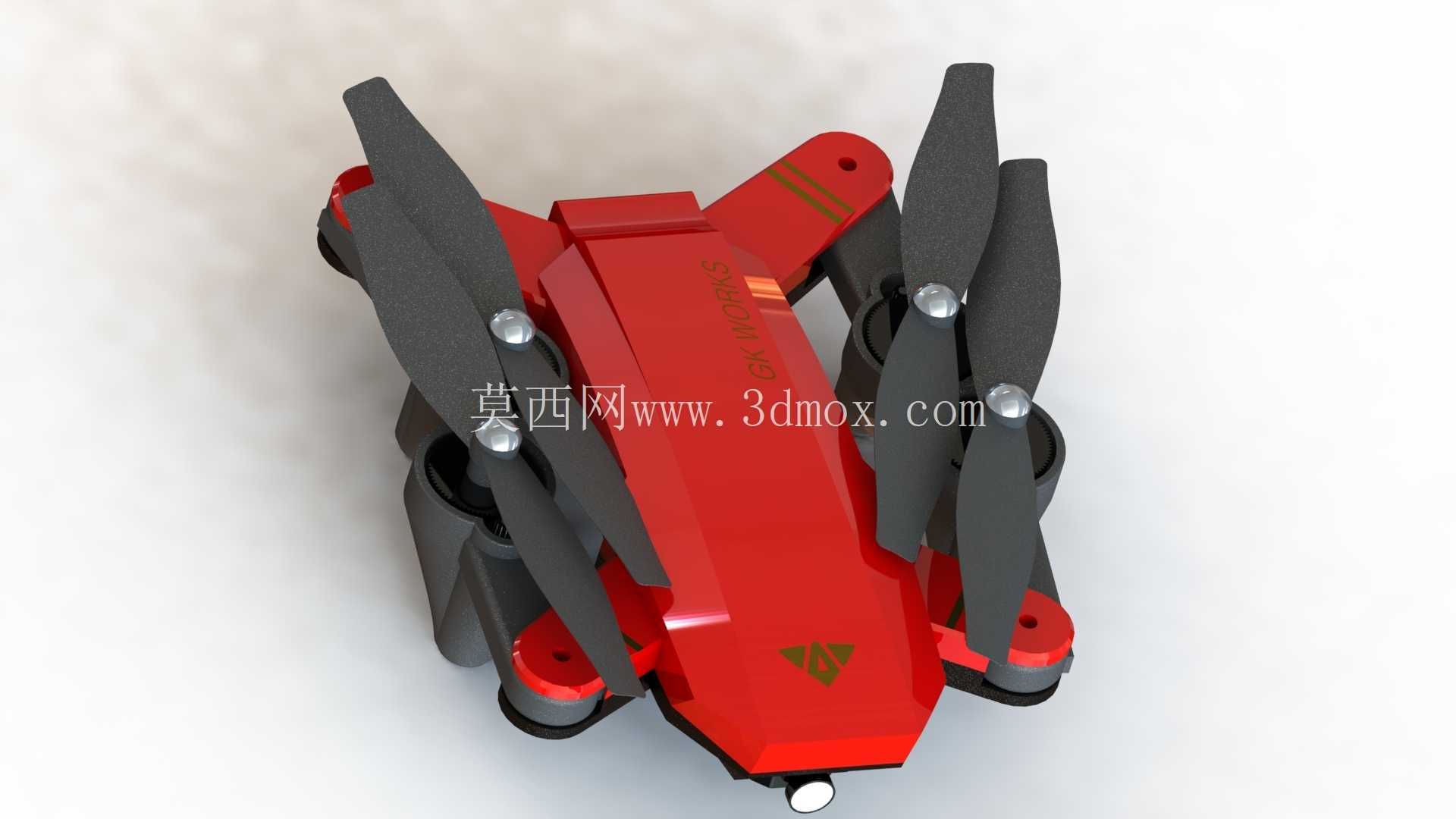

　　这款折叠式四旋翼无人机的结构设计，优先考虑消费级航拍场景的便携性需求，机臂采用转轴折叠结构，收纳状态下四个机臂可向内收拢贴合机身主体，大幅缩小携带时的占用空间，展开后机臂与机身通过定位卡扣锁定，保证飞行过程中的结构刚性，避免旋翼运转时的震颤影响拍摄稳定性。机身主体采用上窄下宽的流线型壳体设计，上部壳体预留飞控模块、电池仓的安装空间，下部壳体集成云台挂载位与起落架支撑结构，壳体边缘做圆弧过渡处理，既降低飞行过程中的风阻系数，也能在发生轻微碰撞时分散冲击力，减少壳体碎裂风险。四个旋翼支臂末端设计有电机安装座，安装座平面与机臂轴线保持预设倾角，抵消旋翼旋转产生的反扭力，保证飞行姿态的可控性，每个电机座下方预留桨叶保护罩的安装孔位，

　　可根据使用场景选装保护配件，降低低空飞行时桨叶碰撞障碍物的损坏概率。机身中部的电池仓采用抽拉式结构，仓体边缘设计有导向筋与触点定位槽，更换电池时可快速对位，避免接插反接的问题，仓盖与机身通过卡扣锁紧，飞行过程中不会因为振动出现松脱。起落架采用与机臂一体化的短支脚设计，支脚底部做圆弧加厚处理，降落时可缓冲地面冲击，同时支脚高度预留足够空间，避免挂载的云台镜头在起降过程中接触地面造成刮擦。从结构装配角度看，整个机身壳体采用上下分模设计，内部预留飞控板、电调、GPS模块的安装柱位，所有电子元件的安装位置都做了走线槽设计，避免布线杂乱干扰飞控信号，机臂转轴处设计有走线孔，电机连接线可通过机臂内部空腔接入机身电调，

　　减少外露线材带来的风阻与勾挂风险。旋翼采用快拆式结构设计，桨叶根部与电机输出轴通过卡扣式桨座连接，无需额外工具即可完成桨叶的更换，桨叶的翼型经过优化，在保证升力的同时降低运转噪音，适配消费级用户在景区、城市公园等场景的航拍使用需求，不会因为噪音过大干扰周边人群。
