小型四旋翼航拍无人机结构设计方案

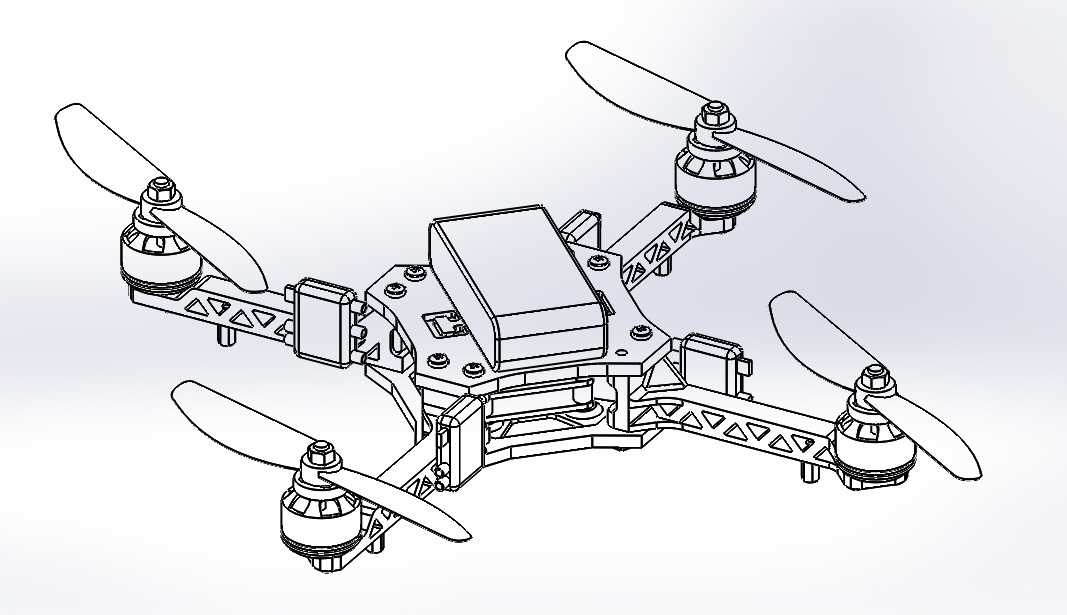

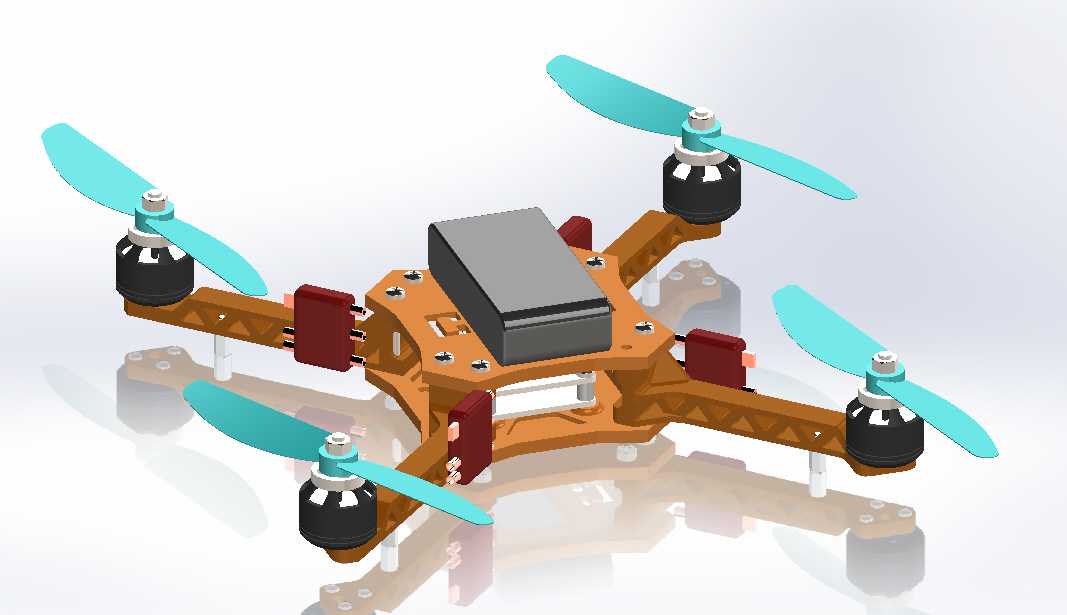

　　这款小型四旋翼飞行器的结构设计，首先围绕近景低空作业的实际需求展开，日常可用于狭小空间的巡检作业、室内外场景的低空影像采集、教学场景下的飞行动力学演示等场景，区别于大载重行业级无人机，该机型主打轻量化、小尺寸的使用边界，能够在楼道、林间、厂房内部等大型无人机无法进入的狭窄区域完成作业任务。从结构布局来看，采用经典的X型机架布局，四个旋翼支臂呈中心对称分布，这种布局的优势在于飞控算法调校难度低，飞行过程中姿态调整的响应速度更快，支臂与中心机身采用一体化的连接结构，减少了额外的拼接紧固件，既降低了整机自重，也避免了飞行过程中连接部位松动带来的振动问题。

　　中心机身区域预留了飞控板、电池、影像模块的安装位，安装边界按照常用的微型飞控、2S锂电池、迷你图传模块的通用尺寸设计，安装孔位兼容市面上主流的微型航电配件，使用者不需要额外打孔修改结构，就可以完成核心部件的装配。旋翼支臂的末端设计有电机安装座，安装座的定位台阶与常用的微型无刷电机端面尺寸匹配，能够保证电机输出轴与机架平面保持垂直，避免电机安装倾斜导致的飞行姿态偏移、动力损耗增大的问题；每个支臂的长度经过测算，既保证相邻旋翼在转动过程中不会出现桨叶打碰的安全间隙，也尽可能压缩支臂长度来缩小整机收纳尺寸，日常携带不需要拆卸支臂就可以放入普通背包。

　　机身顶部预留了电池仓的固定卡位，电池采用卡扣式固定方式，不需要额外的绑带就可以完成电池的快速拆装，更换电池的操作可以在数秒内完成，适配连续作业场景下的快速补能需求。机身底部设计有轻量化的起落支撑结构，支撑高度经过计算，既可以保证起飞降落时机腹搭载的影像模块不会与地面发生剐蹭，也不会因为支撑过高导致整机重心上移影响飞行稳定性，支撑结构的端面做了圆弧过渡处理，降落时即使存在一定的角度倾斜，也不会出现卡滞或者侧翻的问题。从设计思路上，这款机型没有追求冗余的结构强度，而是针对微型无人机的载荷特点，在保证结构刚性满足飞行振动要求的前提下，尽可能去除非承重区域的材料余量，让整机自重控制在合理区间，以此提升续航表现与机动灵活性；机架的所有走线槽都设计在支臂与机身的内部空腔中，电调与电机的连接线可以完全隐藏在结构内部，既避免了飞行过程中导线外露产生的风阻，也防止导线被高速旋转的桨叶剐蹭造成飞行故障。

　　在实际使用场景中，这款机型可以搭载微型影像模块完成小范围的航拍作业，也可以搭载微型传感器完成室内环境的空气质量检测、管道内部的缺陷排查等任务，对于三维建模从业者来说，该模型的结构拆分清晰，各个部件的装配关系明确，可以直接用于无人机结构设计的参考，也可以作为教学演示案例来讲解多旋翼飞行器的布局逻辑与装配要点；模型中各个部件的配合公差都按照3D打印的工艺要求做了预留，使用者如果需要制作实物样机，直接导出零件图就可以完成3D打印制作，不需要额外调整配合间隙。旋翼的转动空间做了充分的安全校核，当整机处于最大倾斜角度飞行时，桨叶也不会与机身、起落架发生干涉，保证飞行过程中的结构安全；中心机身的配重区域预留了配重块的安装位，使用者可以根据搭载的不同载荷调整整机重心位置，让重心始终落在旋翼升力的中心点位，避免重心偏移导致的飞行耗电增加、姿态控制难度上升的问题。
