三角布置三链轮滚子链传动结构

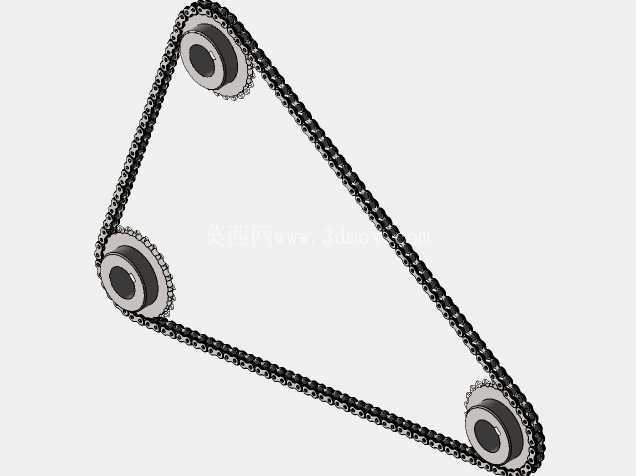

　　这套链传动结构采用三链轮三角形排布方案，区别于常规两链轮平行轴传动布局，可在有限安装空间内完成多轴动力分流传递，适配需要单动力输入同时驱动三个不同位置执行端的设备工况。从实际应用场景看，这类三角排布链传动常见于小型输送设备的分路动力传递、轻工机械的多工位同步驱动、以及部分需要紧凑布局的专用机床辅机传动单元，相比带传动能保证精确的传动比，不会出现打滑丢转的问题，相比齿轮传动对轴间距的适配范围更广，不需要严格保证轴的中心距精度，安装调试的容错空间更大。

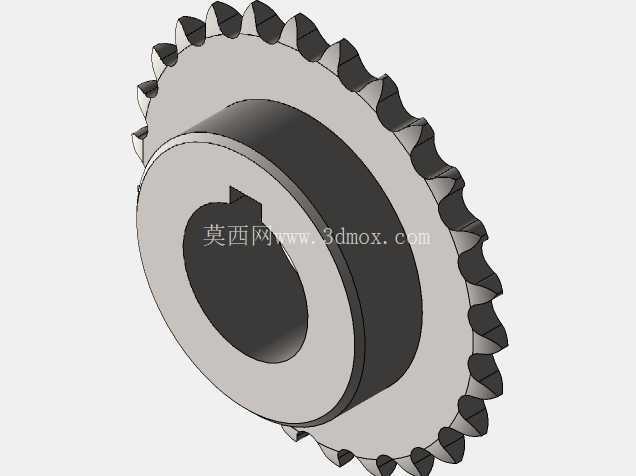

　　设计层面，三个链轮的分度圆直径保持一致，保证三个输出端的转速完全同步，链条采用标准短节距精密滚子链，啮合过程中滚子与链轮轮齿为滚动摩擦，磨损量小，传动效率可达96%以上。三角形的排布方式让链条的张紧段自然形成三个独立边，不需要额外加装张紧轮就能保证链条的啮合包角满足传动要求，每个链轮与轴的连接采用平键周向固定，轴端加装挡圈防止链轮轴向窜动，安装时三个链轮的端面共面度需要控制在0.5mm以内，避免链条运行过程中出现侧磨、跳齿甚至脱链的故障。

　　从安装边界看，整套结构的外轮廓由三个链轮的中心距决定，链轮中心连线形成等边三角形时结构受力最均匀，链条的悬垂度控制在中心距的2%以内即可，不需要额外预留张紧机构的安装空间，整体占用空间比同传动比的齿轮组布局缩小40%左右。实际运行过程中，这套机构可传递的功率范围覆盖0.1kW到5kW，适配的输入转速在100r/min到1500r/min之间，低速重载工况下可通过更换大节距链条提升承载能力，高速工况下可加装链条导轨减少运行抖动与噪音。建模过程中严格还原了链条的每一节链节结构，包括外链板、内链板、销轴、滚子的配合间隙，运动仿真时可直观看到链节与轮齿的啮合全过程，能直接用于设备的干涉检查、运动行程验证，也可作为同类传动结构设计的参考原型，调整链轮直径、中心距、链条节距即可快速衍生出适配不同工况的传动方案。
