带安装基座的径流涡轮叶轮结构设计

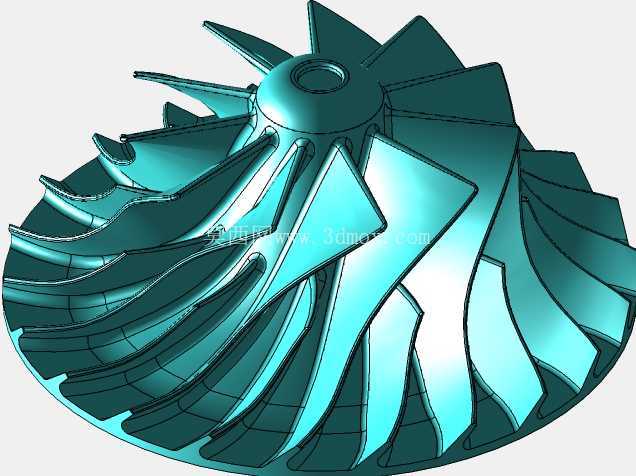

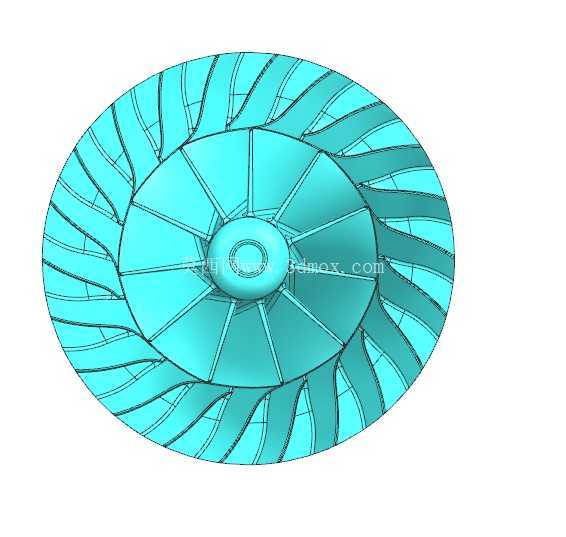

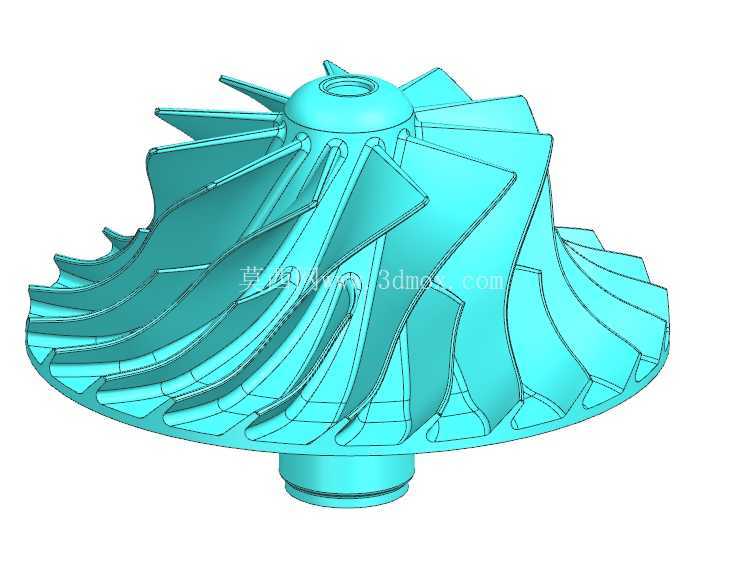

　　该涡轮叶轮为径流形式的能量转换核心部件，主要适配小功率透平设备、微型涡轮增压器、小型流体输送装置的动力端使用，在工作过程中可将流体介质携带的压力能、动能转化为转轴输出的旋转机械能，也可反向作为离心叶轮使用，驱动介质形成定向高压流动，常见于小型航空模型动力单元、车用辅助增压单元、工业微型膨胀发电装置、高转速通风设备的核心做功单元。从结构设计逻辑来看，叶轮采用后弯式三元扭曲叶片构型，叶片沿轮毂周向均匀分布，叶型从轮毂端到轮缘端的扭转角度经过流道仿真优化，可在高转速工况下减少流体在叶道内的分离损失，降低涡流扰动带来的效率衰减，同时兼顾结构强度与气动性能的平衡。叶片根部与轮毂主体采用大圆角过渡设计，可有效分散高转速下产生的离心应力集中，

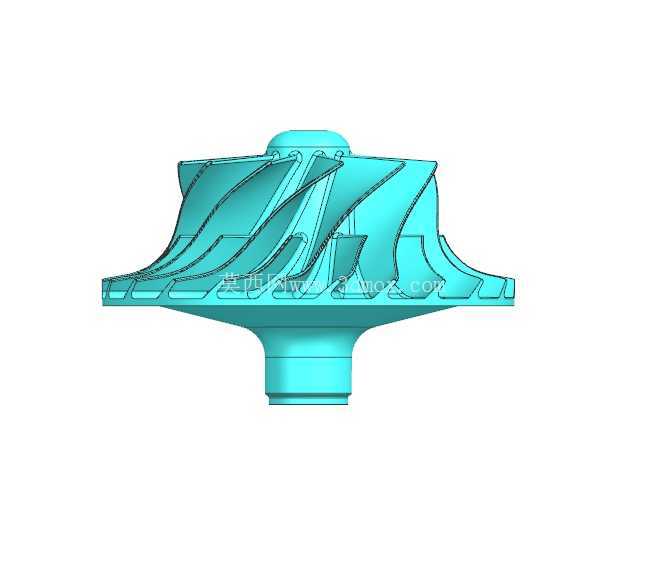

　　避免长期交变载荷下出现根部疲劳断裂问题，适配每分钟数万转的高转速运行工况。叶轮中心设置带定位台阶的安装轴孔，轴孔端面预留有紧固件安装位，可与配套的动力输出轴实现同轴定位，通过端面压紧或键连接的方式传递扭矩，下部延伸的圆柱基座可与壳体端的轴承位配合，形成稳定的旋转支撑边界，安装时需保证叶轮端面与转轴的垂直度公差控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的振动问题。叶轮的轮缘侧轮廓与配套壳体的蜗道内壁保持均匀间隙，间隙值控制在叶轮直径的千分之三到千分之五区间，既可以避免旋转过程中出现刮蹭，也能减少介质从轮缘间隙的泄漏损失，提升整体做功效率。叶片的前缘做了小圆角修型处理，可降低介质来流方向不稳定时的冲击损失，

　　适配变工况运行场景下的来流角度变化，提升设备在不同负载下的运行稳定性。整体结构采用一体化构型设计，无分体拼接结构，可通过五轴铣削或精密铸造工艺加工成型，加工完成后需做整体动平衡校正，剩余不平衡量需满足G2.5级以上精度要求，才能适配高转速工况的长期稳定运行。在实际选型匹配过程中，需根据设备的设计流量、压比参数确定叶轮的直径与叶片数量，该款叶轮的叶片数量兼顾了流道通流面积与叶片结构刚度，不会因叶片过密导致流道堵塞，也不会因叶片过稀导致介质滑移损失过大，可覆盖小功率段透平设备的性能需求，安装时需注意与进出口流道的对中精度，避免出现偏流导致的叶轮受力不均问题。
