航模用Emax ES3054伺服执行器结构设计

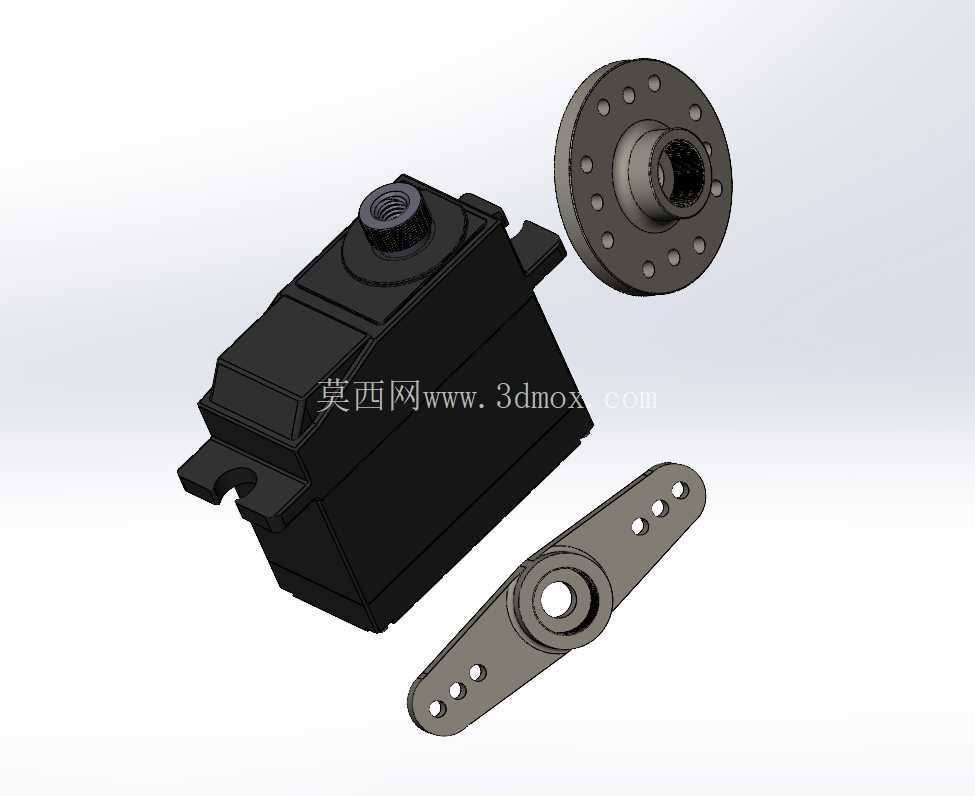

　　这款伺服执行器主要面向固定翼航模、小型无人车船、桌面级自动化演示装置的角度控制场景，核心作用是接收控制端输出的PWM信号，将电信号转化为输出轴的定角度偏转，带动舵面、执行连杆完成预设动作，是小型遥控运动装置里负责动作输出的核心执行部件。从结构设计来看，主体外壳采用高强度工程塑料注塑成型，壳体边缘做了加厚筋位处理，既可以在航模炸机、设备磕碰时吸收冲击能量保护内部齿轮组与控制电路，也能控制整体自重，适配对载荷重量敏感的航模类应用场景。输出端配套了两种不同的连接结构，一种是带多安装孔位的圆盘形法兰转接座，孔位沿圆周均匀分布，可适配不同分度圆的安装对接需求，适合需要大扭矩传递、大角度摆动的舵面连接场景；另一种是长条形金属摇臂，

　　摇臂上沿长度方向排布了多组不同间距的安装孔，可根据实际力矩需求选择不同的力臂安装位置，调整输出端的力矩与摆动行程匹配关系，适配连杆传动的小型执行机构。安装边界上，主体壳体两侧预留了标准的嵌入式安装耳，耳位上的固定孔位间距符合小型航模舵机的通用安装尺寸，可直接适配多数航模机身、机器人关节的预设安装槽，不需要额外做转接件加工；输出轴采用标准齿形花键结构，和配套的摇臂、法兰盘内齿完全匹配，装配时不需要额外做定位加工，插合后锁紧顶丝即可完成传动连接，能有效降低装配环节的工作量。内部传动采用金属齿轮组设计，相比塑料齿轮的同规格舵机，抗冲击能力更强，在执行机构遇到卡滞、瞬时过载时不容易出现打齿失效的问题，能适配需要频繁往复摆动、

　　存在瞬时冲击载荷的使用场景。出线端从壳体侧部引出，走线位置避开了安装耳与输出摇臂的运动范围，安装后不会出现线缆被摇臂剐蹭、被安装位挤压的问题，布线时可顺着机身结构走线槽固定，不会额外增加风阻或者干涉其他运动部件。在实际选型适配时，可根据被控部件的摆动行程、所需扭矩匹配对应的摇臂安装孔位，当需要大扭矩输出时选择靠近输出轴的孔位安装连杆，当需要更大摆动线位移时选择远离轴端的孔位，不需要更换舵机本身就能适配不同的传动需求，整体结构的通用性较强，既可以用于航模舵面控制，也能用于小型机械臂关节、智能小车转向机构、自动化教具的动作执行单元。
