航模动力用A2212外转子无刷电机结构

　　这款外转子无刷动力单元，是小型多旋翼无人机、固定翼航模以及小型电动传动装置里的核心动力输出部件，日常选型中常被用于起飞重量在1kg以内的小型飞行器，也可适配小型桌面传动实验台、微型泵类负载的动力驱动场景。从结构设计逻辑来看，采用外转子布局的核心考量是在同体积、同重量限制下获得更高的扭矩输出，省去额外的减速齿轮组，直接驱动螺旋桨或者小负载传动件，降低传动环节的能量损耗与机械故障点，同时也能压缩整体动力总成的轴向安装尺寸，适配航模类产品紧凑的内部安装空间。

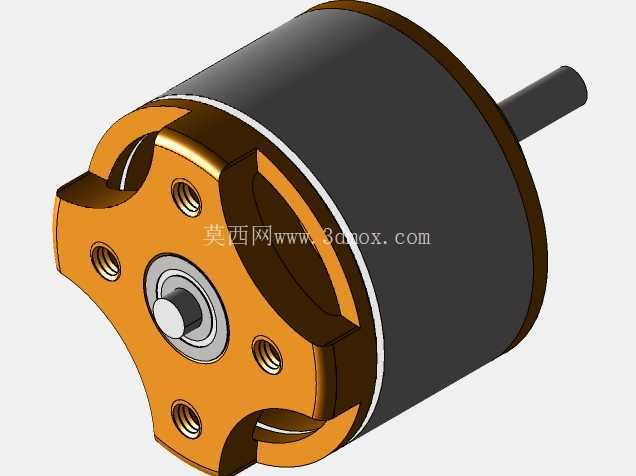

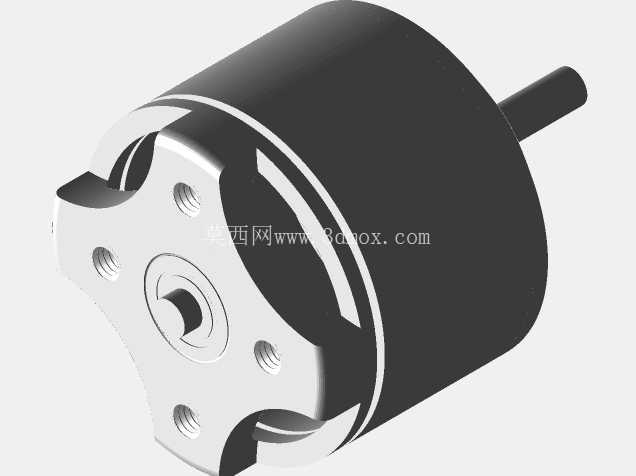

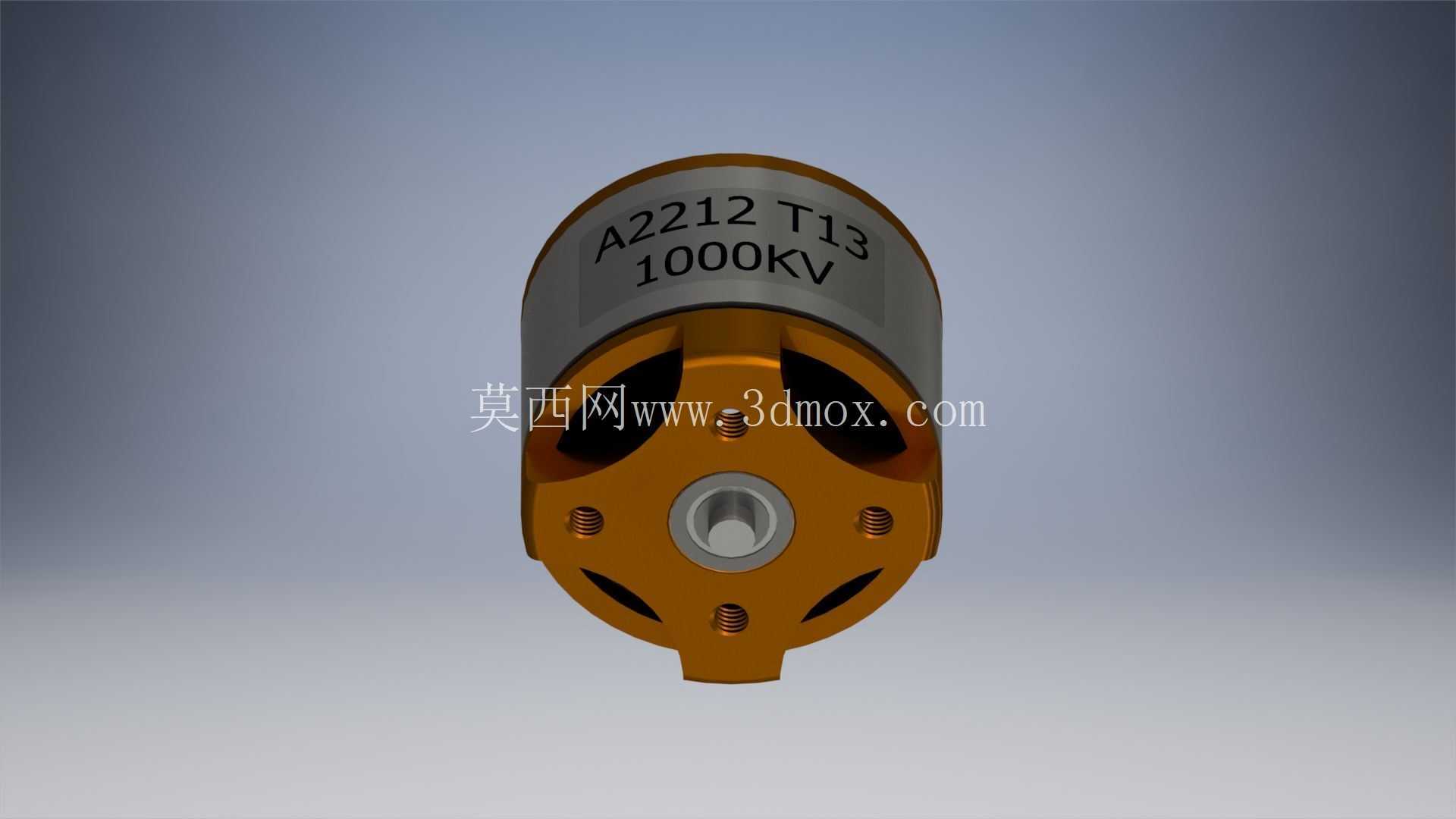

　　外形结构上，定子部分采用叠压硅钢片绕线结构，外部包裹的金属机壳同时作为转子磁轭的承载结构，两端的端盖采用高强度工程塑料材质，既保证了轴承安装位的同轴度精度，也能有效降低整体自重，输出轴采用标准直径的硬化钢轴，轴伸长度匹配常规航模螺旋桨的安装夹持厚度，轴端预留的卡簧槽可以配合桨夹完成螺旋桨的轴向固定，避免高速运转时出现桨叶脱出的风险。安装边界方面，电机底座预留了标准孔距的十字安装孔，可直接适配市面上绝大多数通用航模电机安装座，安装时无需额外做孔位适配，底座的端面平整度控制在合理公差范围内，锁紧安装螺丝后可以保证电机轴与安装面的垂直度，避免高速运转时出现偏心振动。

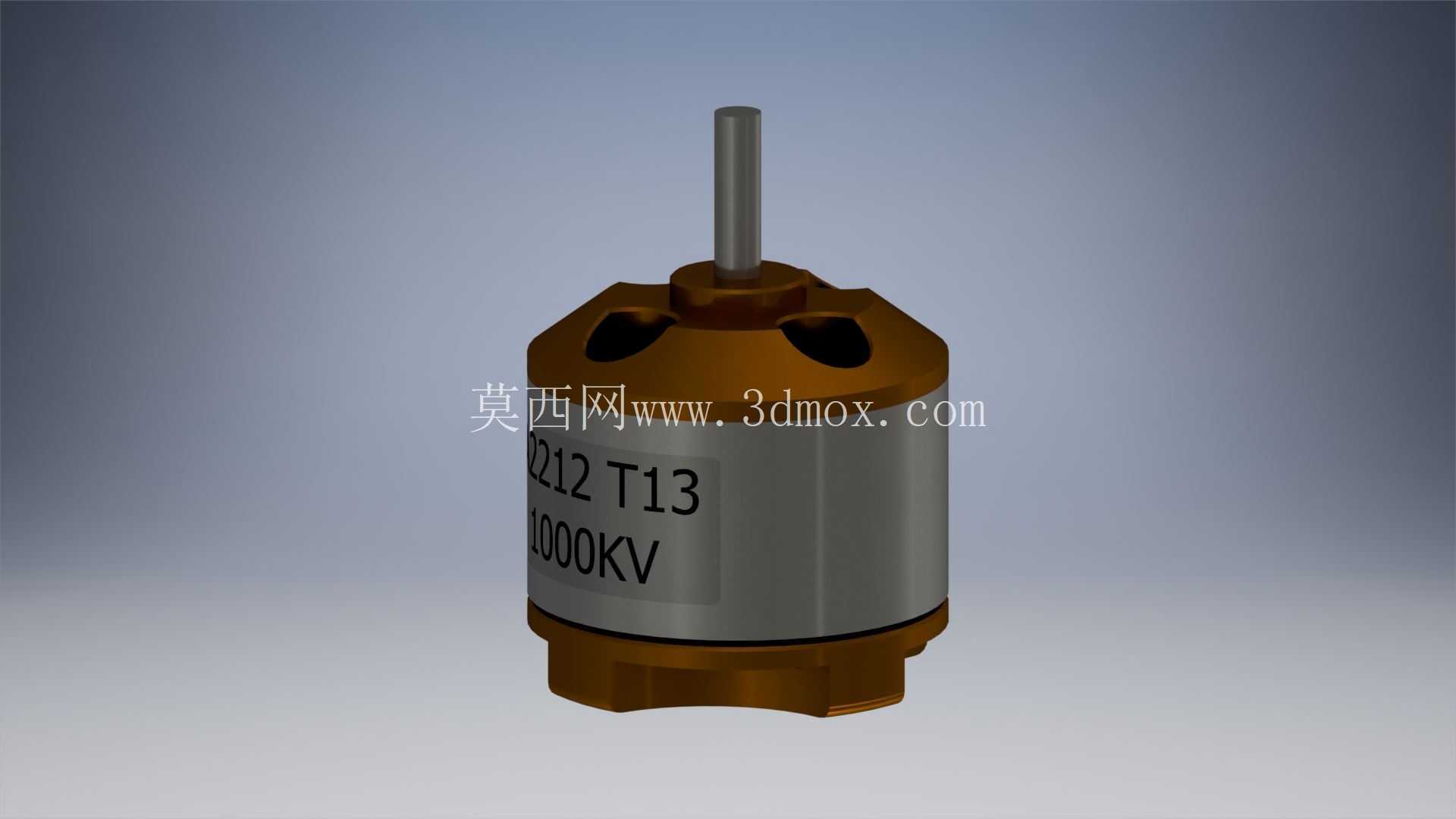

　　功能特性上，这类无刷电机需要配合对应的电子调速器完成换相驱动，相比同功率等级的有刷直流电机，运转时没有碳刷摩擦带来的损耗与电火花干扰，运转噪音更低，连续运转寿命更长，1000KV的转速参数适配10寸左右的螺旋桨时，可以在标准锂电池供电下获得足够的静拉力，满足小型无人机的悬停与机动飞行需求。建模过程中完整还原了定子绕线槽、转子磁钢排布槽、端盖散热开孔、出线口位置等细节结构，散热开孔的位置正对定子绕线端部，高速运转时转子带动的气流可以直接穿过开孔带走绕线产生的热量，避免长时间大负载运转时出现绕线过热退磁的问题，出线口的位置做了圆角过渡处理，避免装配时尖锐边角割破导线绝缘层，这些细节结构的还原可以直接用于动力总成的装配干涉检查，也能作为同类型电机选型时的结构参考，帮助设计人员快速完成安装位的结构匹配，减少实物选型验证的反复调整工作量。
