七缸星型航空活塞动力装置结构

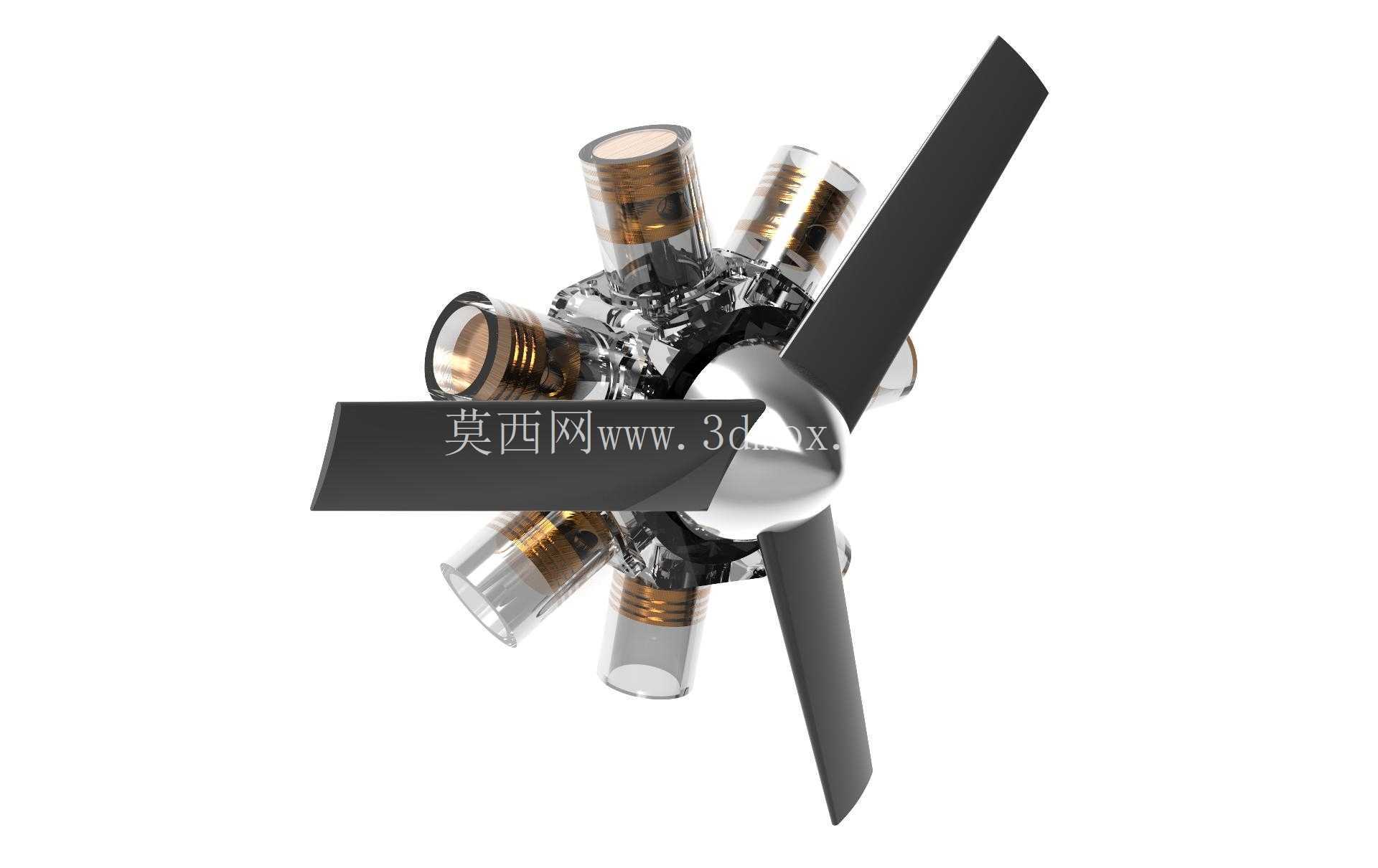

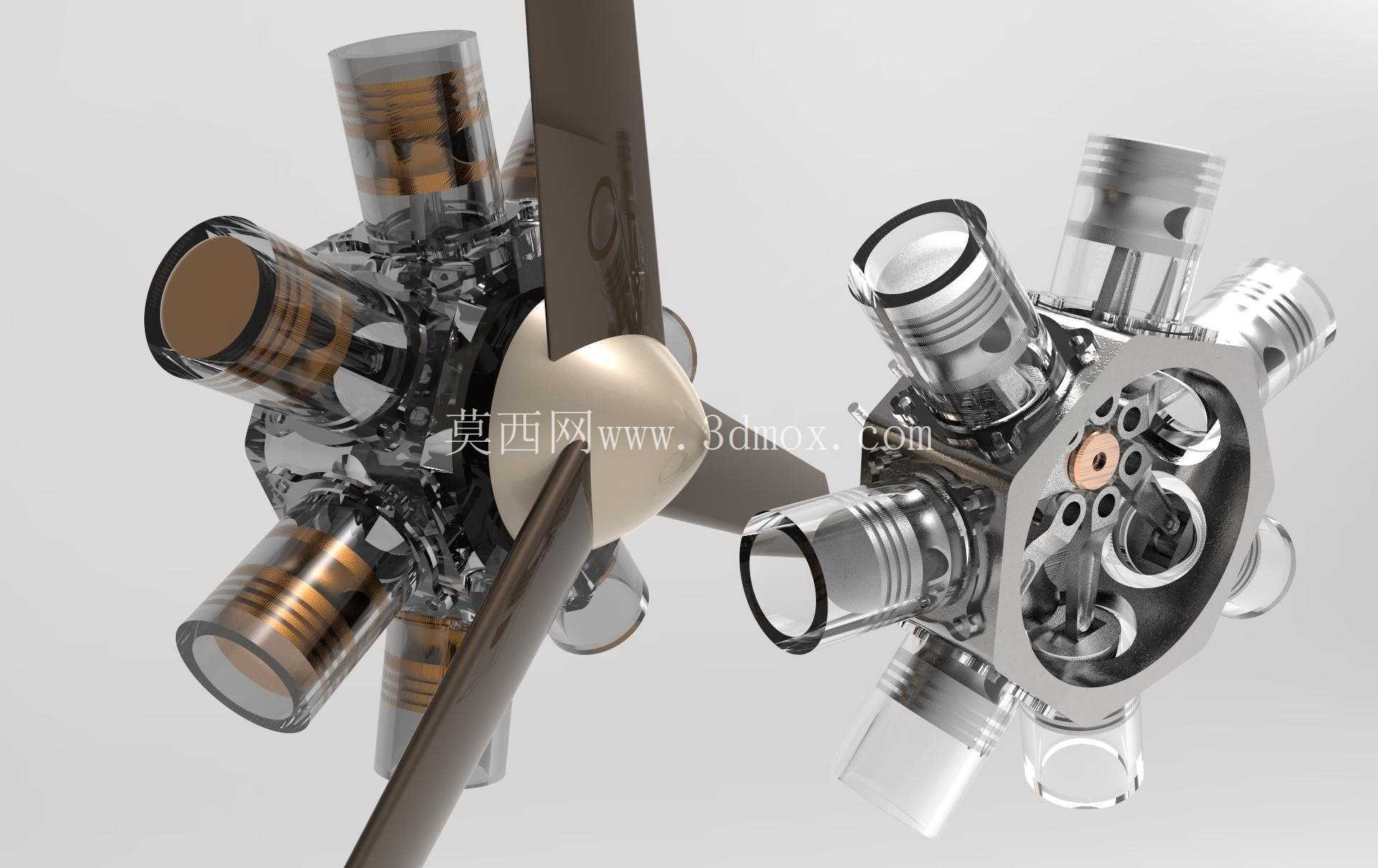

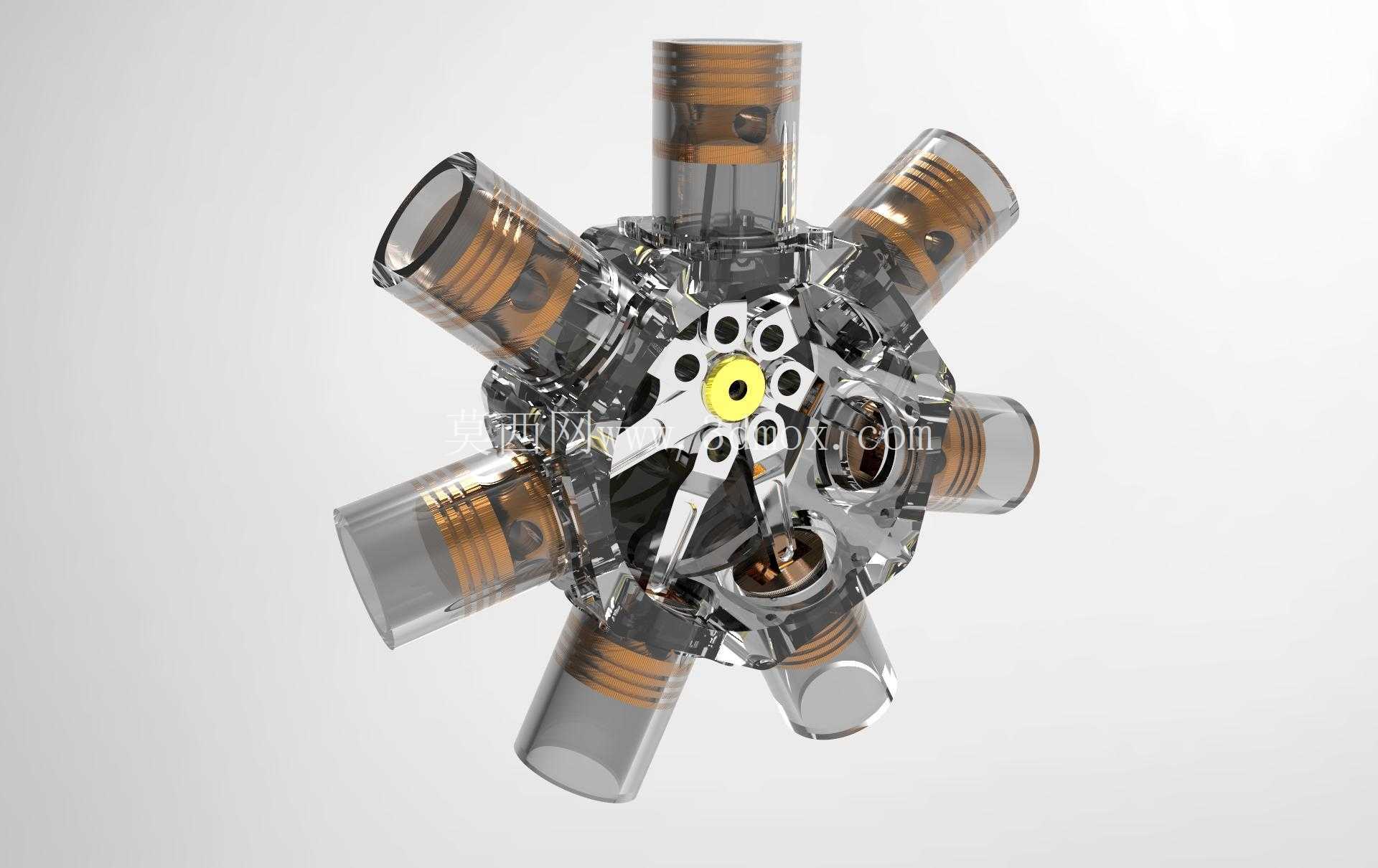

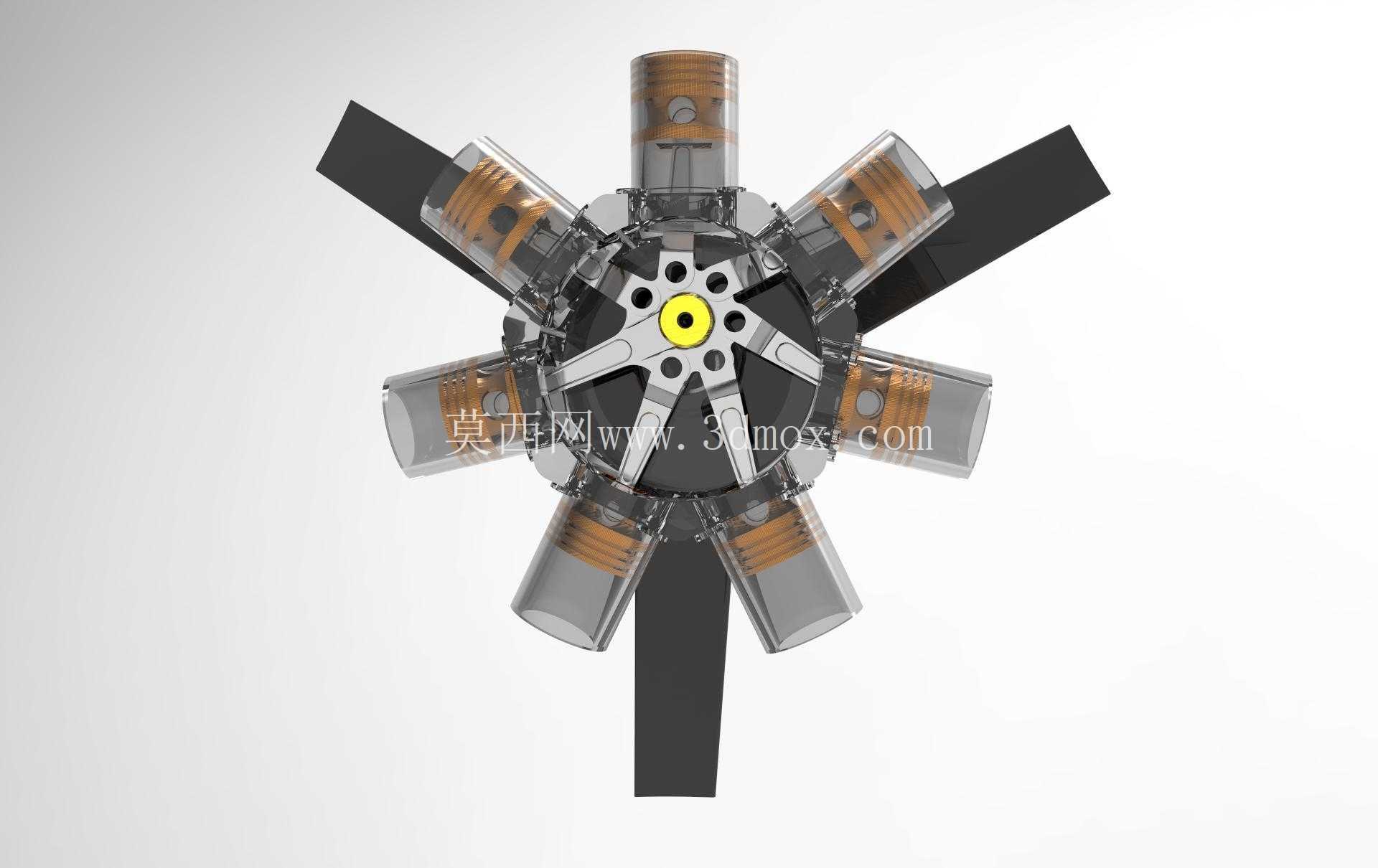

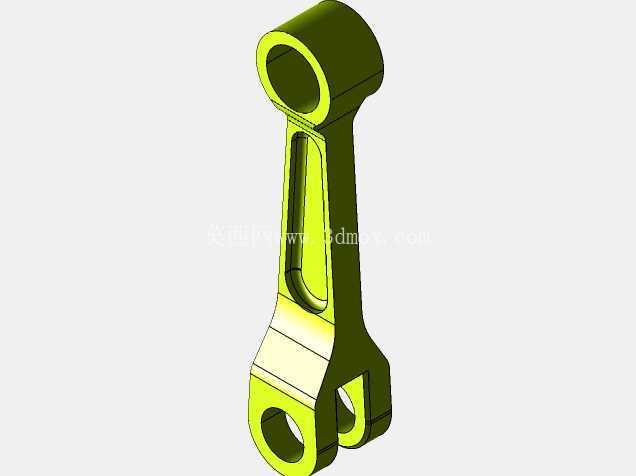

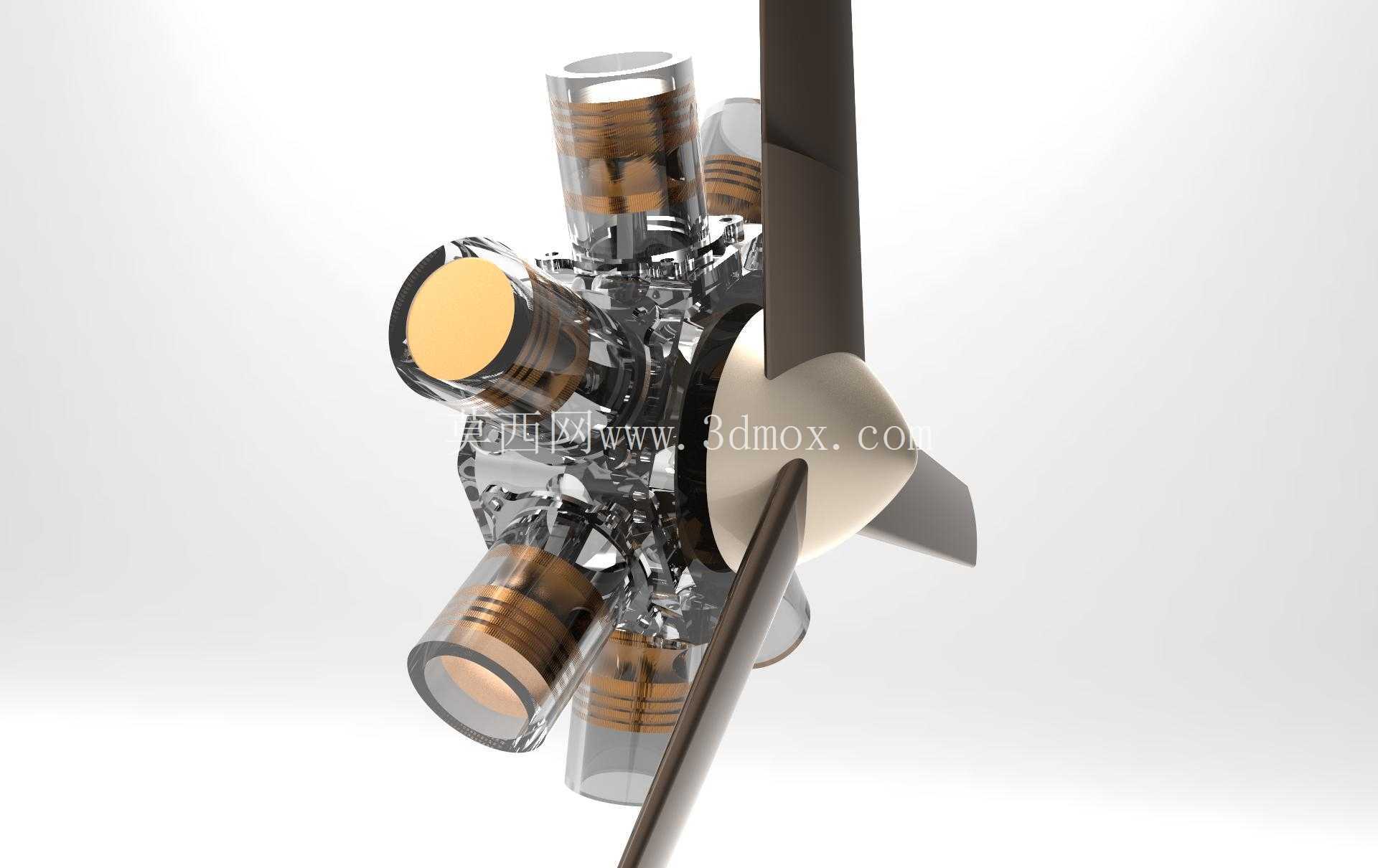

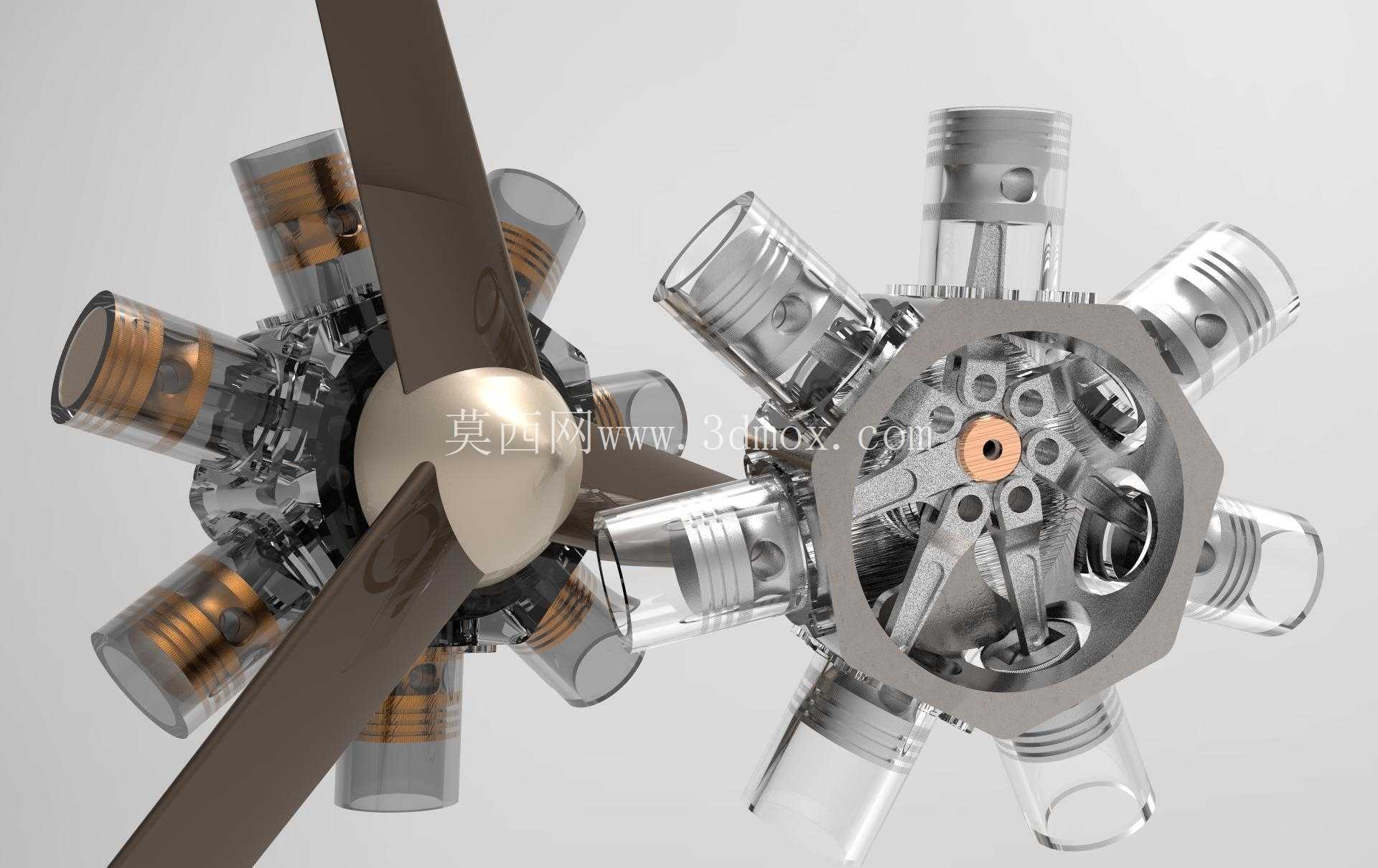

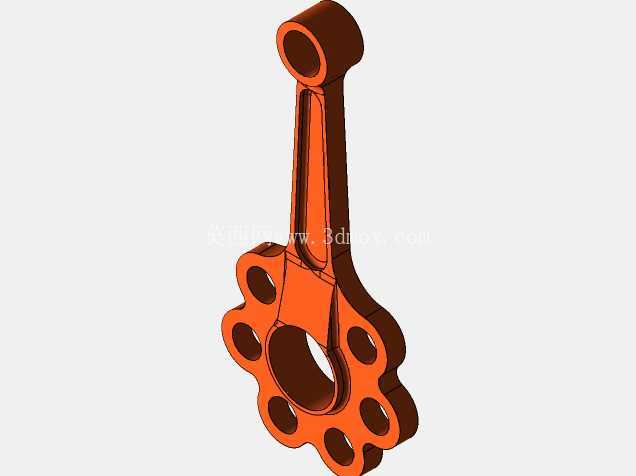

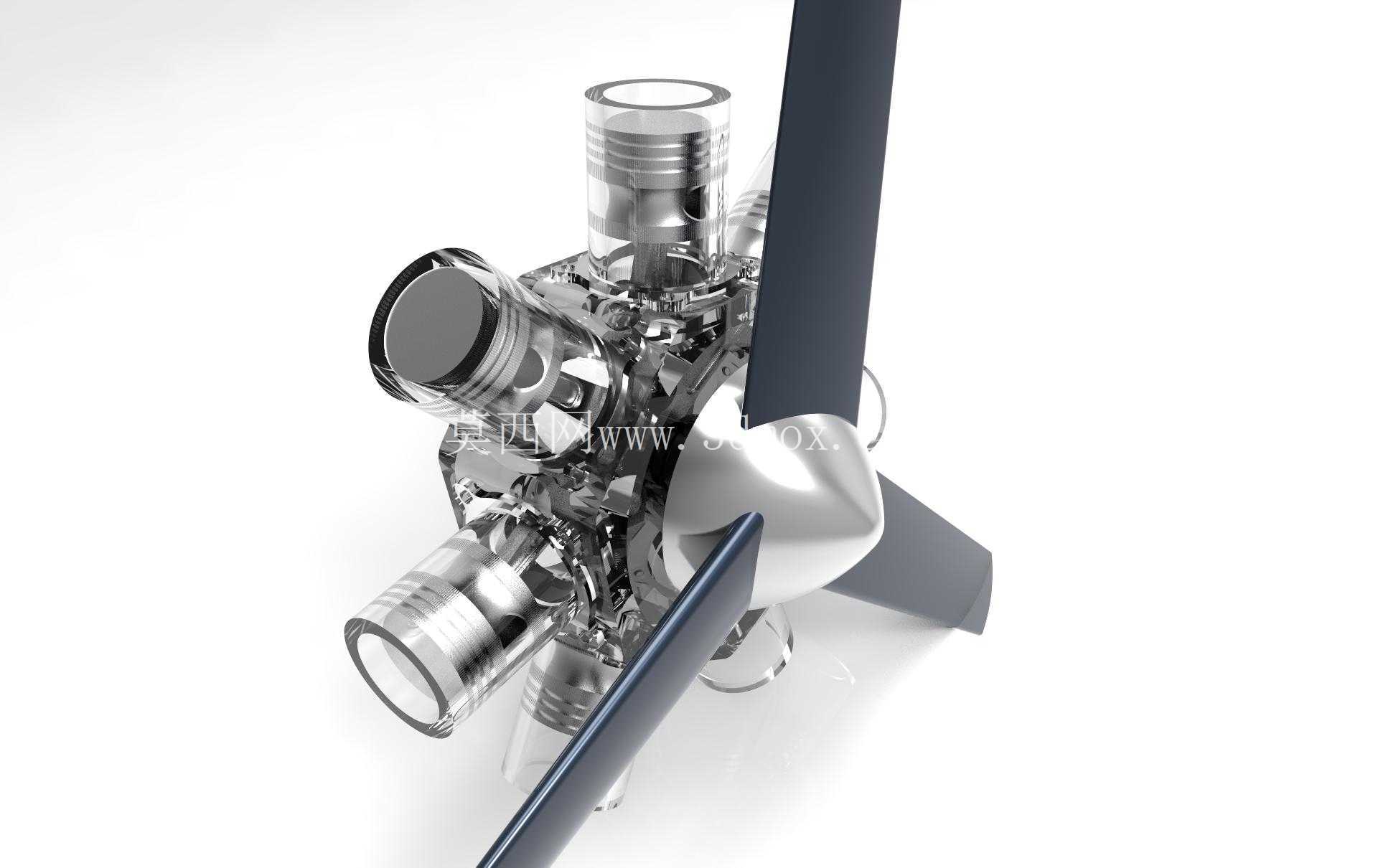

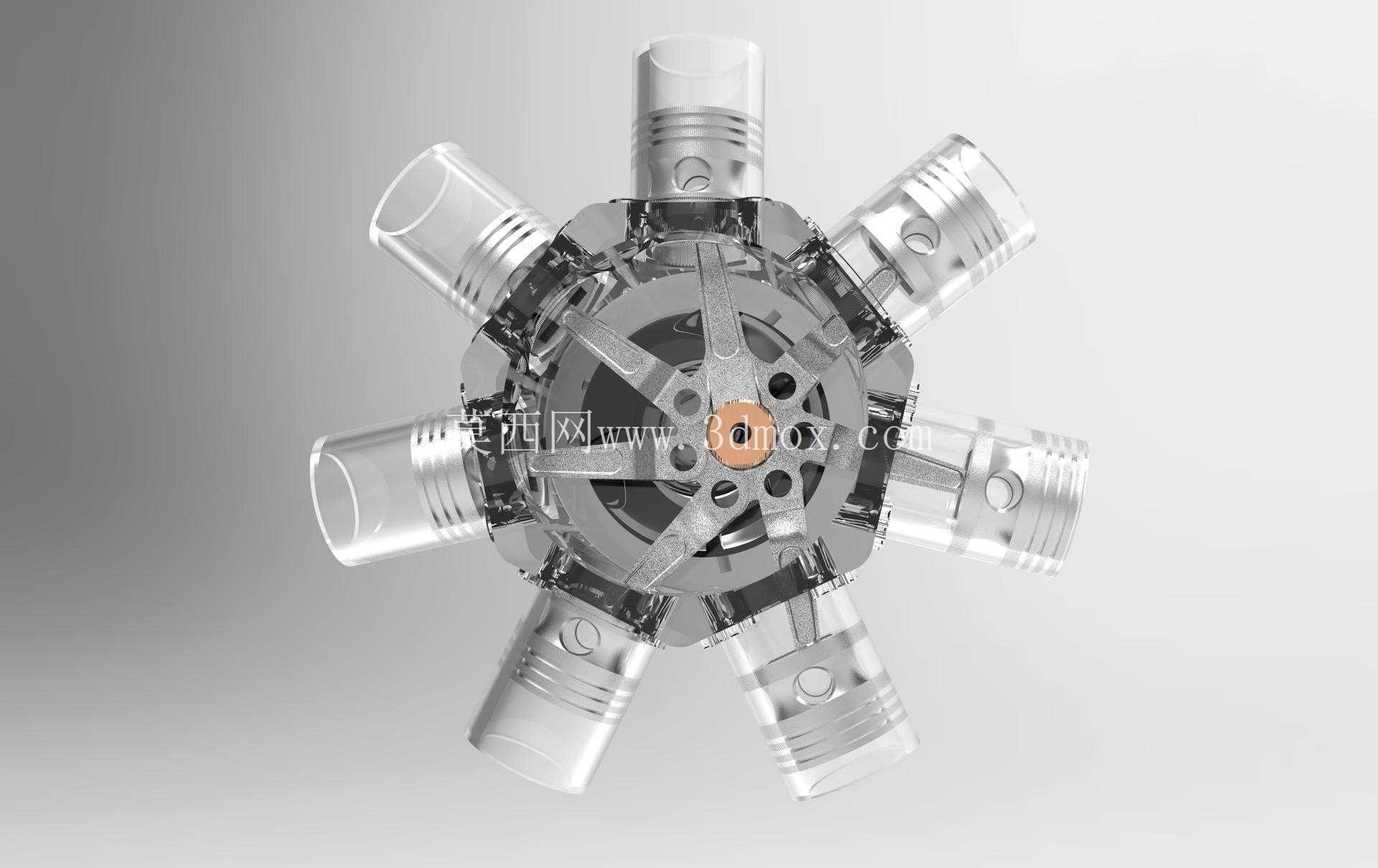

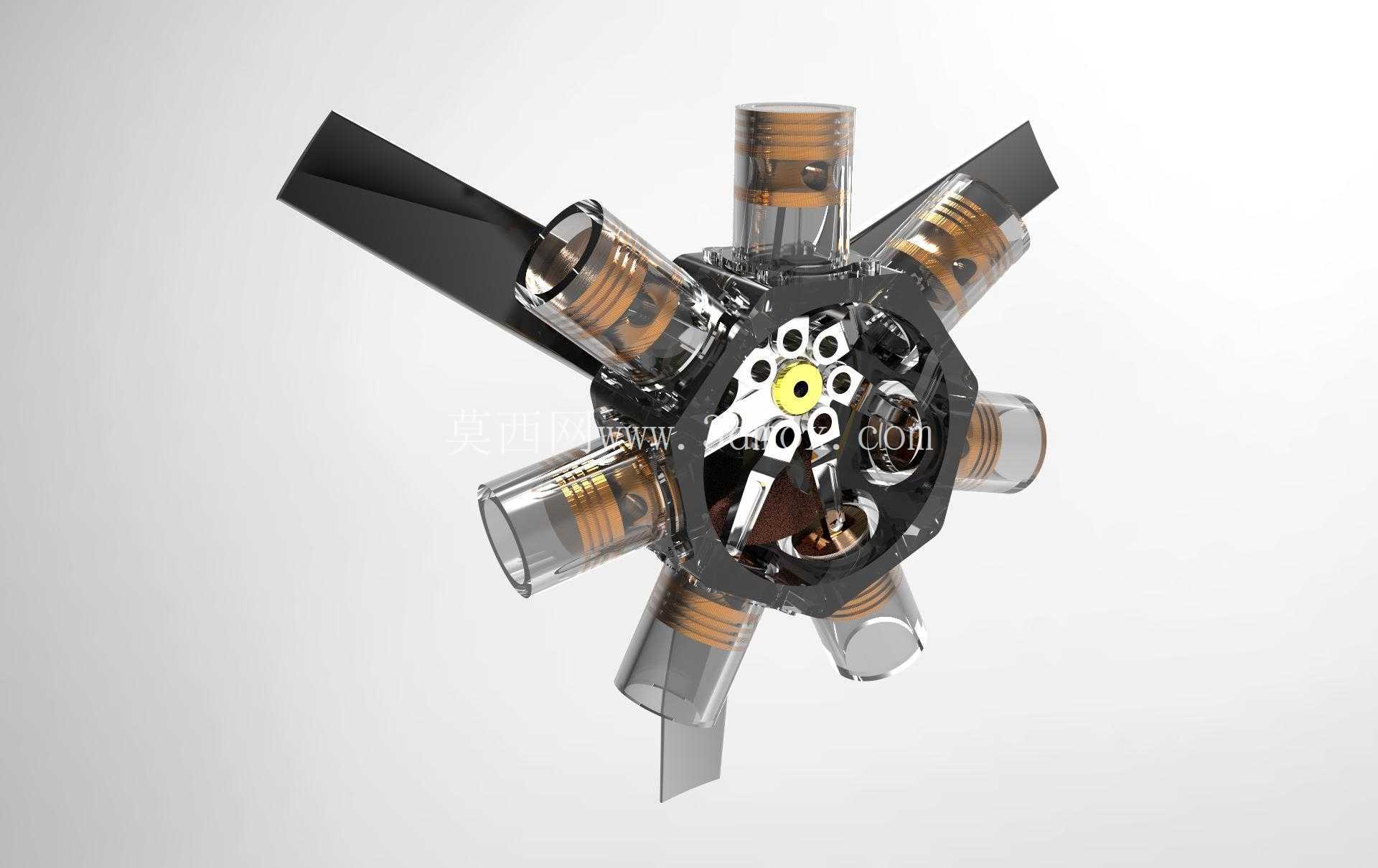

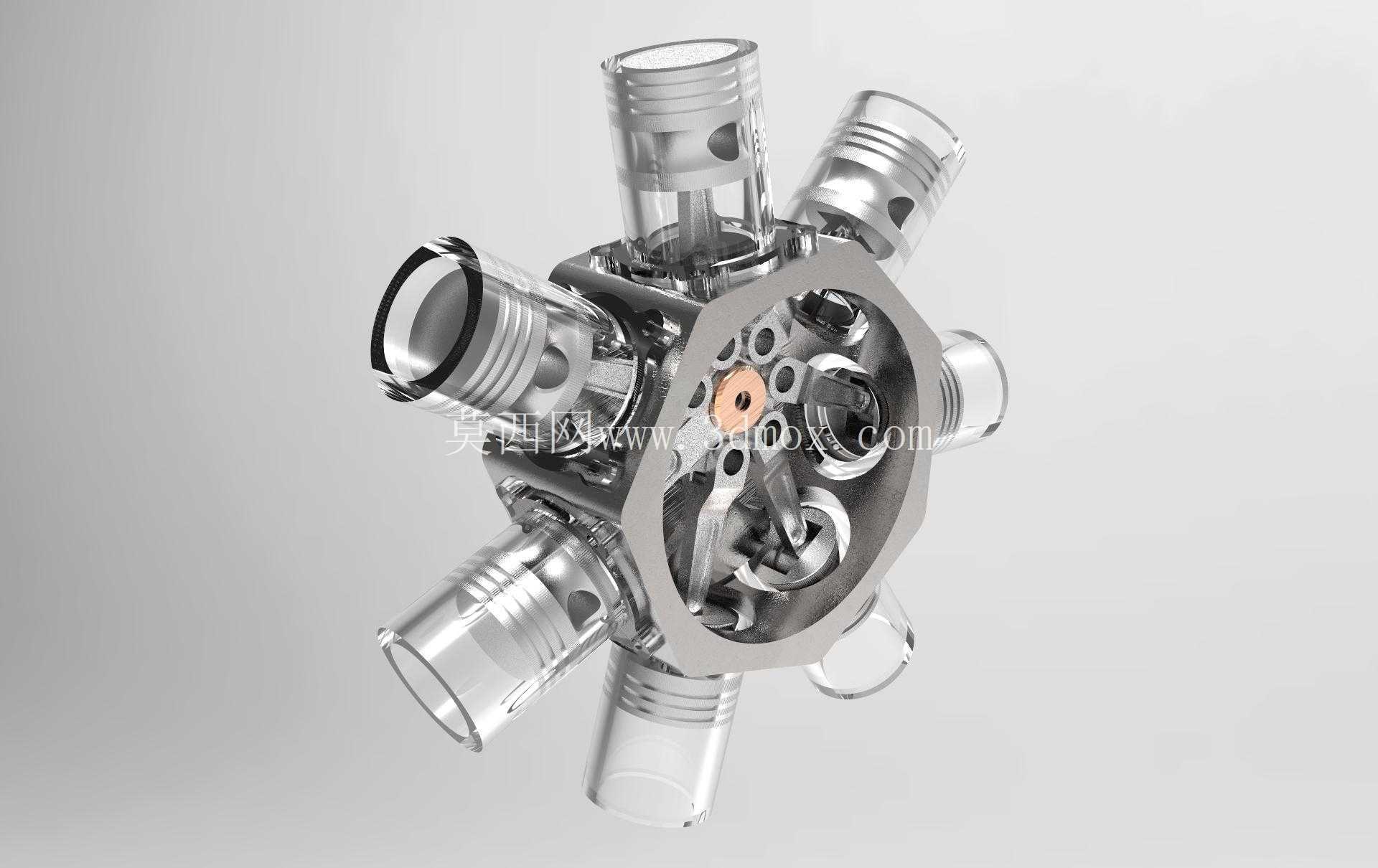

　　七缸星型活塞动力结构，核心采用气缸围绕中心曲轴呈放射状均匀排布的布局，这种布局最早广泛应用于活塞式航空飞行器的动力系统，在喷气式动力普及前，是民用通航飞机、军用螺旋桨战机的核心动力构型，相比直列、V型缸体布局，星型结构的曲轴长度更短，整体动力单元的径向尺寸紧凑，能在有限的机头安装空间内实现更大的总排量，同时单根曲轴带动多组活塞做功的结构，能让动力输出的平顺性大幅提升，减少曲轴运转时的不平衡振动。从结构设计逻辑来看，七个气缸沿圆周方向等角度分布，每组气缸的活塞通过连杆与中心曲轴的曲柄销连接，做功冲程依次错开，保证曲轴每旋转一周都有多个气缸交替输出扭矩，避免动力输出出现明显的断档；透明化的缸体展示结构，

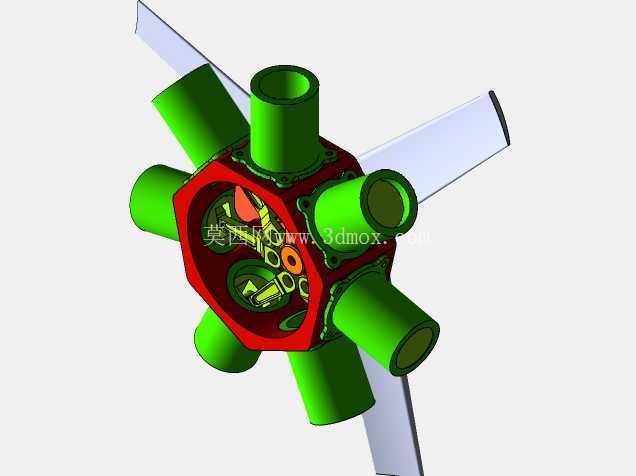

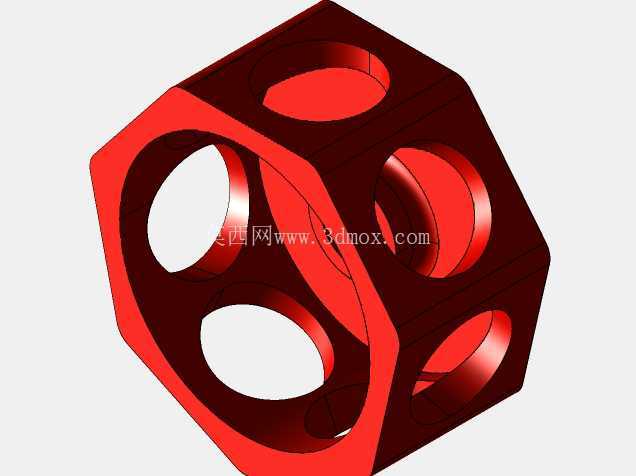

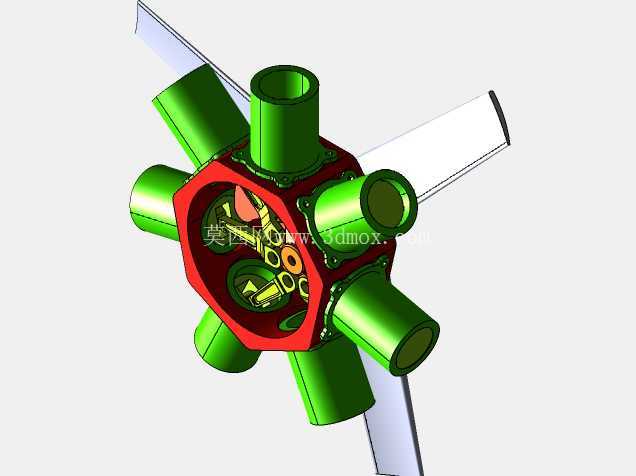

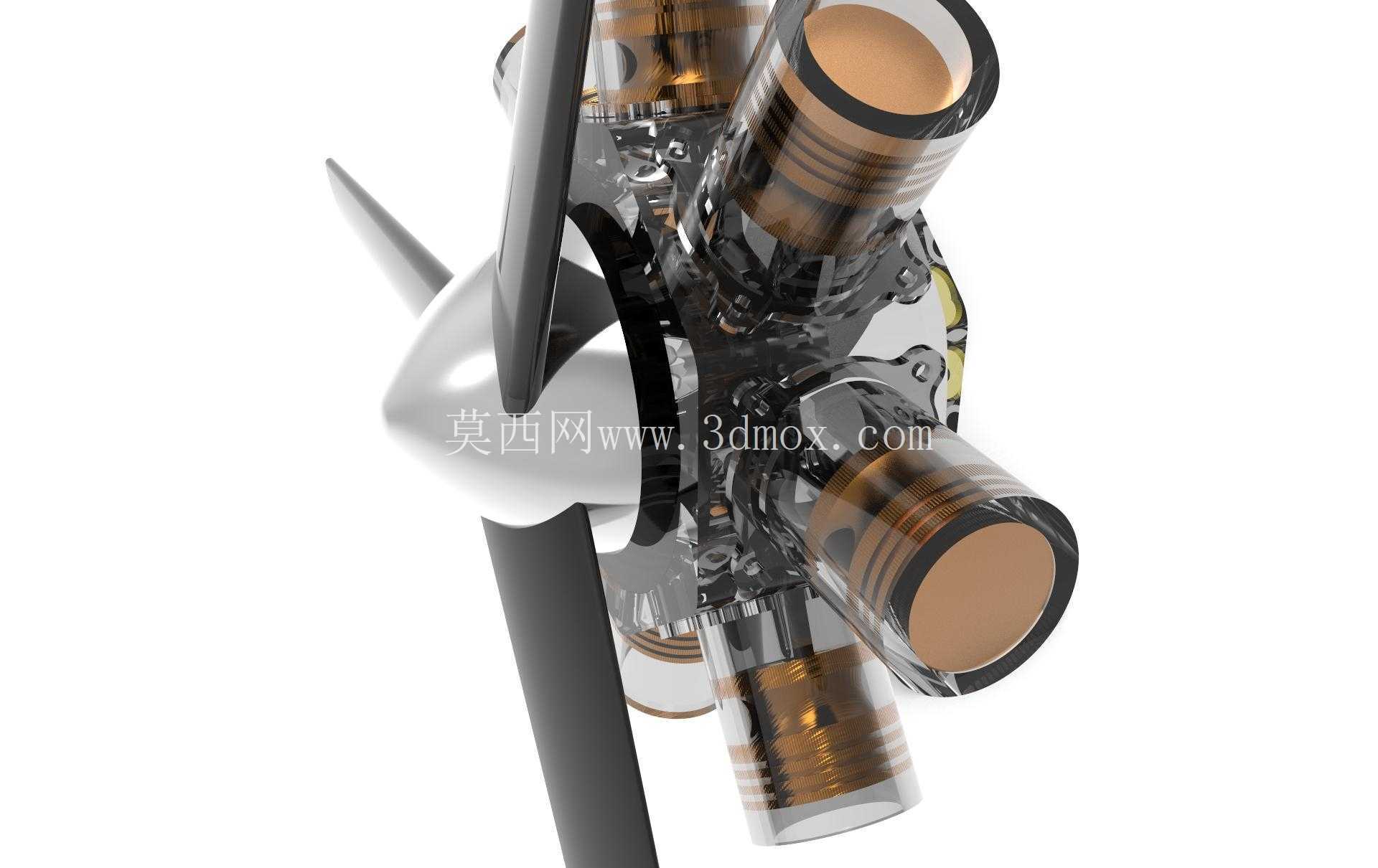

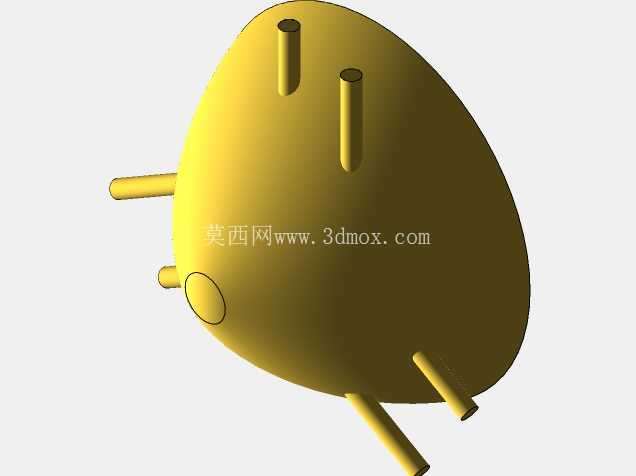

　　能清晰看到缸套内活塞的往复运动路径、进排气道的布设位置，以及中心曲柄连杆机构的运动配合关系，对于理解径向活塞动力的运动原理有很强的参考价值。在实际安装边界上，这类七缸星型动力单元的整体外形为规则的正七边形径向轮廓，安装接口集中在中心曲轴的输出端与后端的机匣安装面，不需要额外预留过长的轴向安装空间，适配早期螺旋桨飞机的机头锥形整流罩的内部空间，同时缸体直接暴露在迎面气流中，不需要设计复杂的独立水冷管路，依靠飞行时的迎面气流就能实现缸体散热，大幅降低了动力系统的整体重量与结构复杂度。在功能特性上，这类星型活塞结构的扭矩输出特性偏向低转速大扭矩，适配螺旋桨的工作转速区间，不需要搭配复杂的减速机构就能直接驱动螺旋桨旋转，

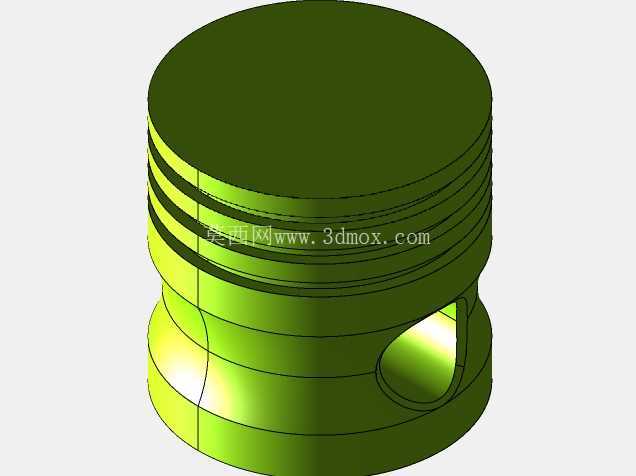

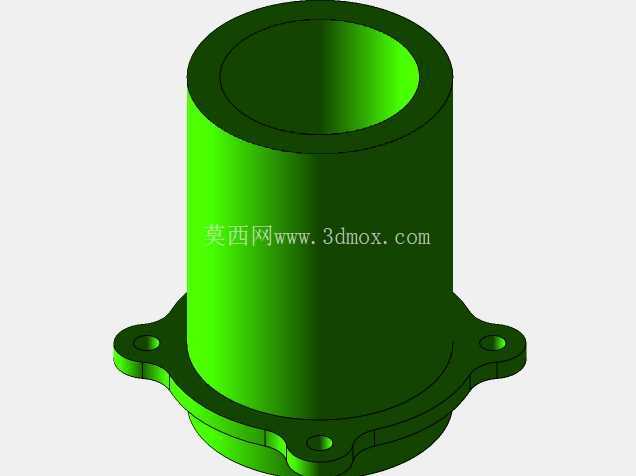

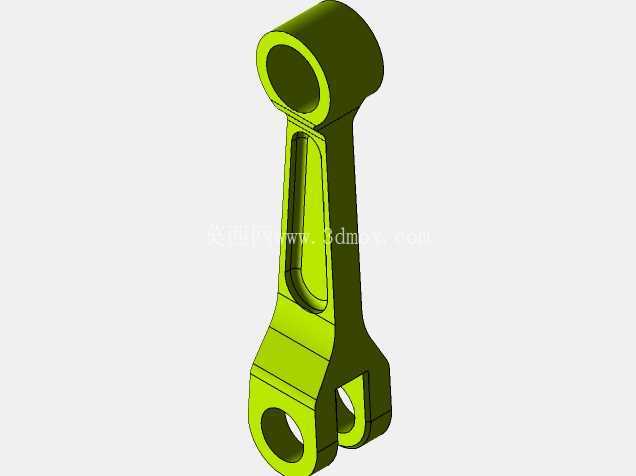

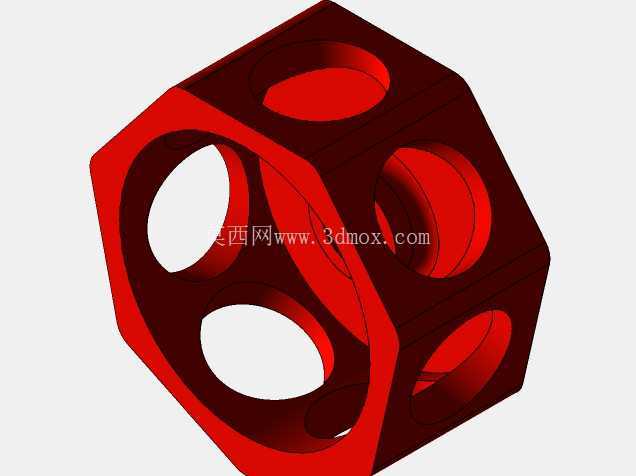

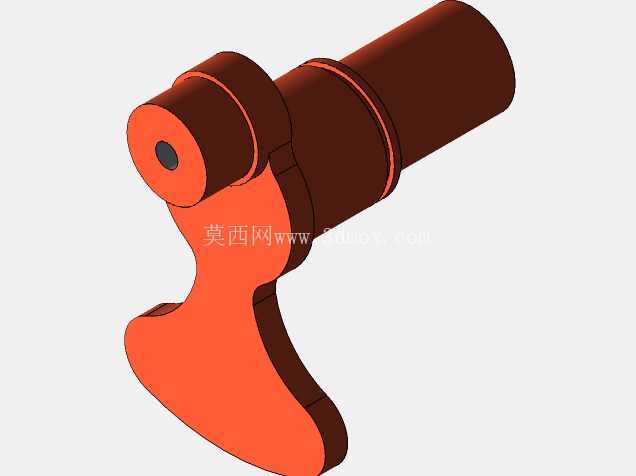

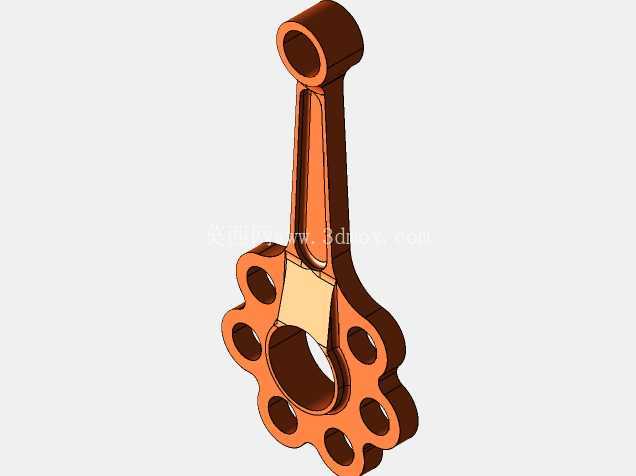

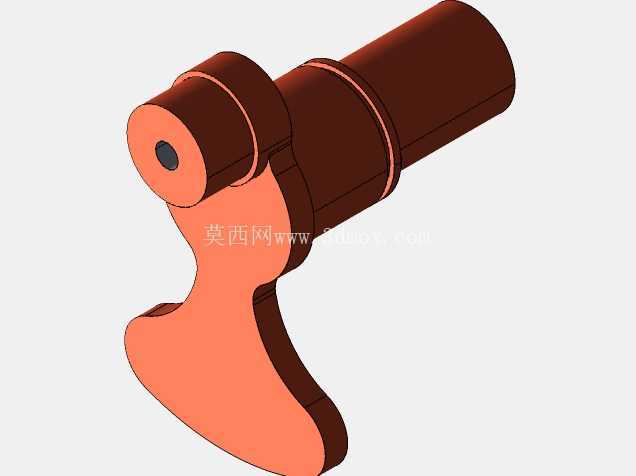

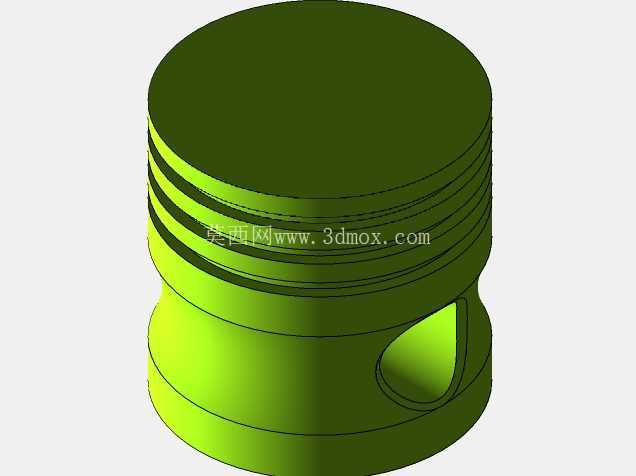

　　同时多缸均匀排布的结构让单个缸体出现故障时，剩余气缸仍能维持基础动力输出，提升了飞行过程中的动力冗余度。从建模还原的角度来看，该结构完整还原了缸套、活塞、连杆、曲轴、机匣端盖的所有配合细节，各运动部件的装配间隙符合实际机械加工的公差要求，既可以作为航空动力结构教学的演示模型，也能为小型通航动力、仿制类航空模型的动力结构设计提供结构参考，帮助设计人员快速理解星型动力的运动逻辑与装配关系，规避布局设计时的运动干涉问题。
