工业用膨胀式卷螺栓结构三维建模

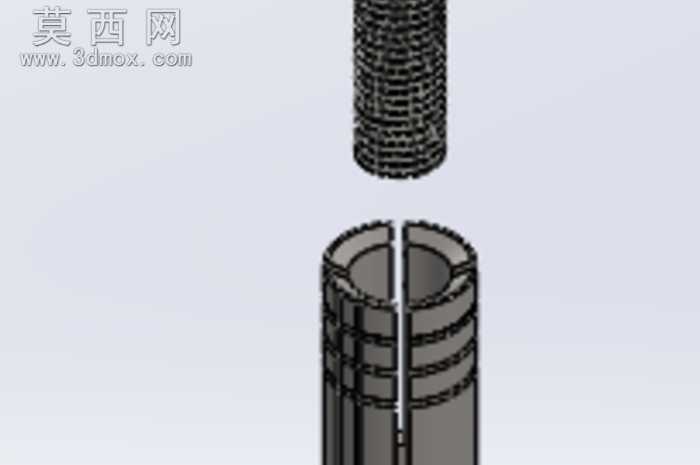

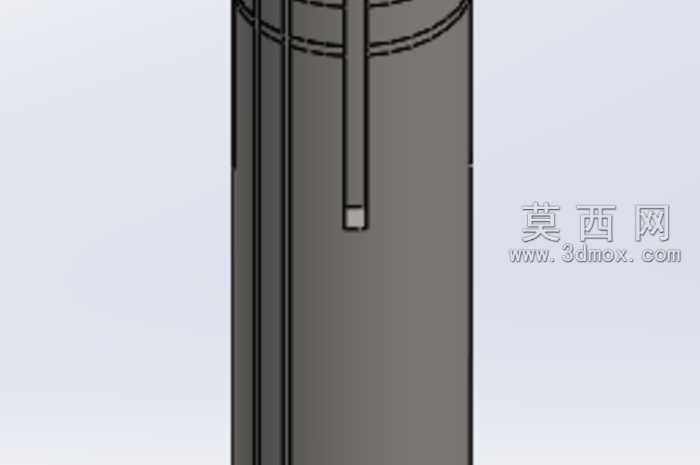

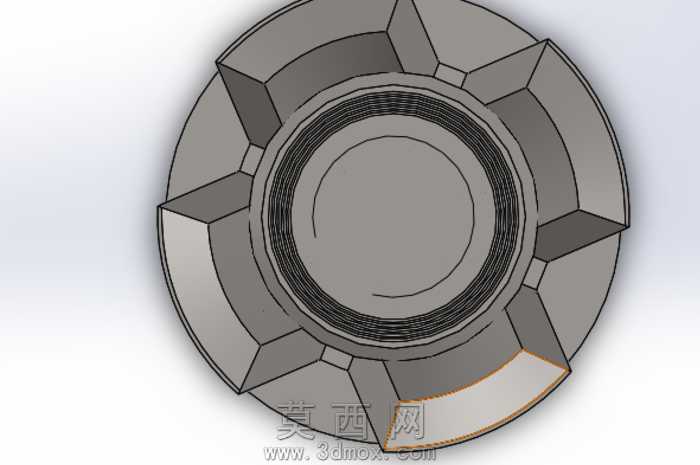

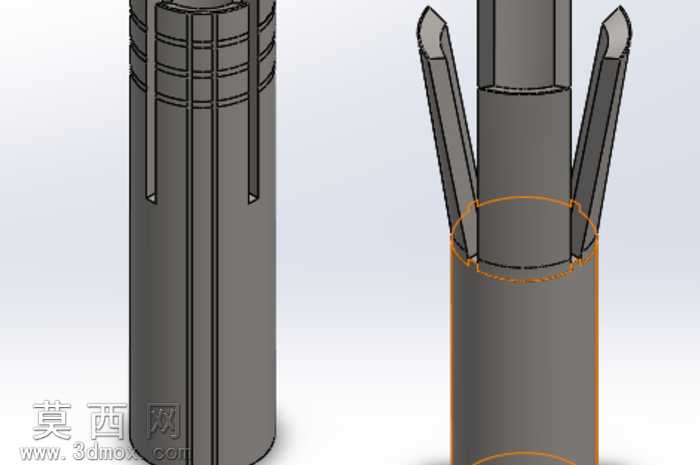

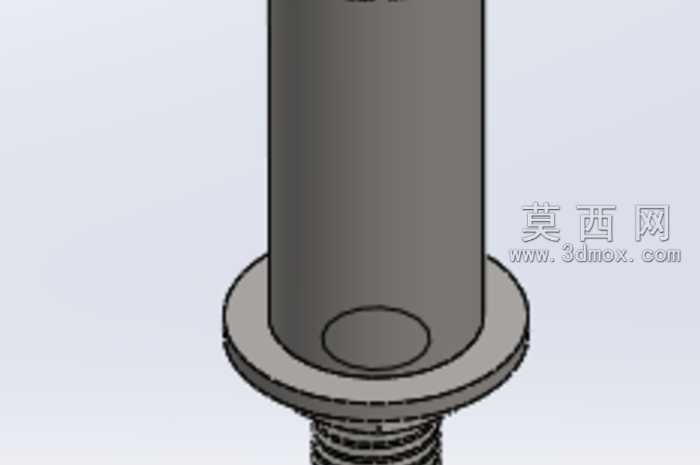

本模型为工业场景常用的卷螺栓紧固件，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械设计通用规范，对零件各部分尺寸进行精准约束，保证模型可直接用于后续工程出图、装配验证等环节。建模阶段首先绘制螺栓杆部的基础轮廓草图，通过旋转凸台命令生成杆部主体结构，针对下部的外螺纹特征，采用螺旋线配合扫描切除的方式完成，螺纹牙型、螺距等参数均符合普通公制螺纹的标准要求，保证螺纹连接的通用性与互换性。中部的膨胀卷套部分，通过拉伸、薄壁特征生成基础套体，再对套体开设纵向伸缩槽，通过阵列命令保证槽体均匀分布，确保膨胀受力时的均匀性，顶部的锥形胀头采用旋转命令生成，锥度参数经过反复校核，保证胀头推入卷套时可顺畅撑开卷套实现紧固效果，底部的限位法兰盘通过拉伸凸台生成，与杆部采用合并实体特征保证结构整体性。材质渲染阶段，整体零件赋予合金钢材质，添加金属磨砂质感的表面纹理，调整材质的粗糙度、金属度参数，模拟真实五金件的镀锌表面效果，场景采用柔和的影棚布光，通过三点打光法突出零件的结构轮廓与细节特征，避免阴影过重遮挡结构。结构设计上，该卷螺栓区别于普通膨胀螺栓，卷套部分的开槽长度、壁厚均经过优化，既保证胀紧时的足够张力，又避免套体受力开裂，顶部的导入端做了圆角过渡处理，方便安装时对准安装孔，下部螺纹段长度适配常规安装厚度需求，可广泛用于墙体固定、设备基座安装、轻型构件紧固等场景。建模过程中对所有特征保留了完整的参数化历史记录，使用者可根据实际使用需求调整杆部长度、螺纹规格、胀头锥度、卷套壁厚等参数，快速生成适配不同工况的衍生型号，模型各部分结构无干涉、无破面，可直接导入各类有限元分析软件进行受力仿真，验证不同载荷下的胀紧强度与结构可靠性，也可用于装配体中的标准件调用，提升整体机械设计的工作效率。
