适配汽车传动系统的蜗杆轴结构设计

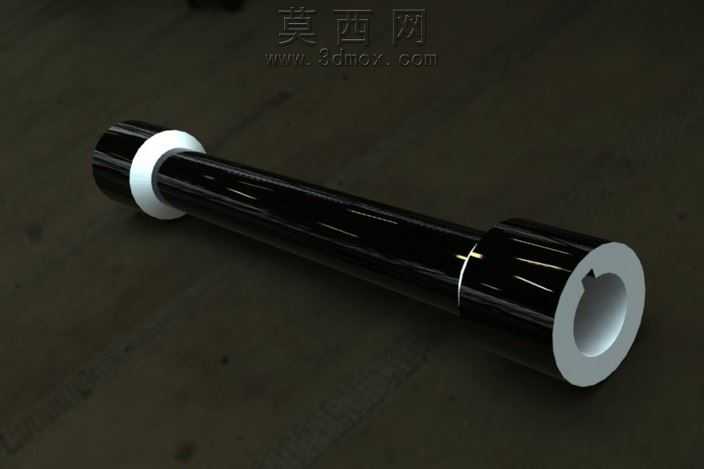

本作品为适配汽车传动场景的蜗杆轴三维建模设计，建模阶段采用参数化设计逻辑，先以回转体特征为基础搭建轴体的基础轮廓，依次完成空心轴身、端部内孔、定位轴肩的特征绘制，针对轴身与配套衬套的配合段，严格按照传动配合公差要求设定轴径尺寸，保证装配后同轴度符合机械传动的精度要求。渲染阶段采用金属抛光材质模拟轴体的加工质感，通过调整材质的反射率、粗糙度参数，还原淬硬轴类零件表面的亮面金属效果，配套的白色衬套采用哑光工程塑料材质，通过材质对比清晰区分不同零件的装配关系，场景布光采用侧方主光源搭配环境补光，突出轴体的圆柱曲面轮廓与端部内孔的结构细节，让模型整体呈现出接近实物加工完成的视觉效果。结构设计上，该蜗杆轴采用空心轴身设计，在保证轴体抗扭强度的前提下降低整体自重，端部的内孔结构用于和传动端的输出轴配合传递扭矩，轴身的定位轴肩用于限位配套的衬套与传动轮，避免传动过程中零件出现轴向窜动，轴体整体的尺寸精度经过参数化校验，可适配多种规格的配套车轮组件，满足不同车型的传动装配需求。设计思路围绕汽车传动部件的通用化需求展开，兼顾零件的结构强度、装配便捷性与轻量化要求，所有配合尺寸均参考机械设计手册的公差标准设定，建模过程中对轴体的过渡圆角、应力集中位置做了优化处理，避免轴体在长期交变扭矩载荷下出现断裂失效，整体模型可直接用于后续的工程图导出、装配模拟与3D打印样件验证。
