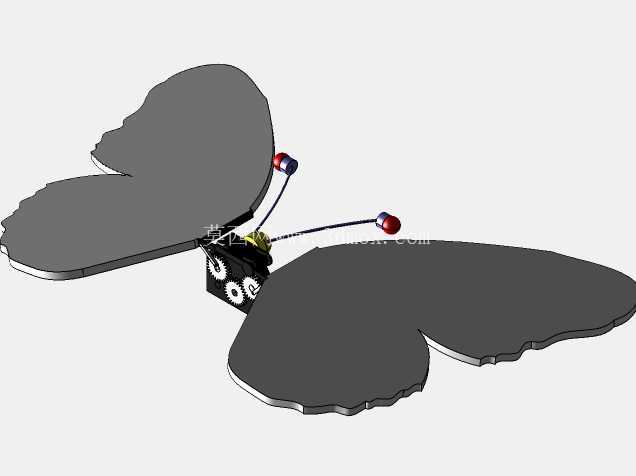

仿生扑翼蝴蝶传动机构三维结构

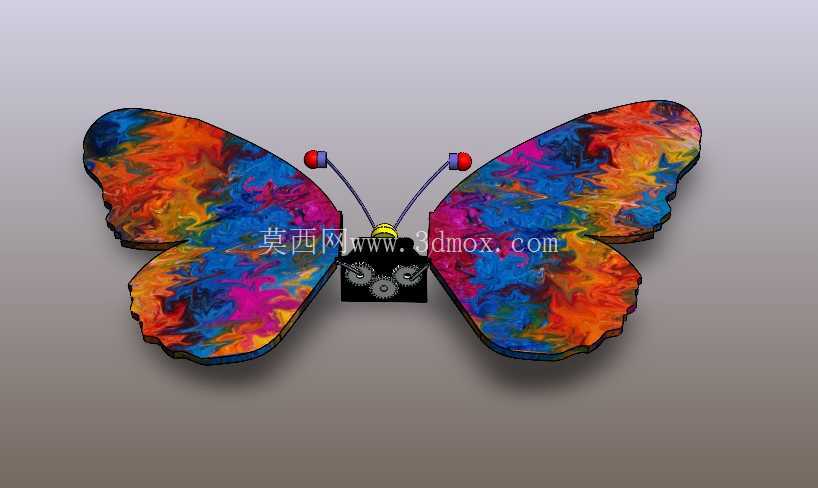

　　这套仿生扑翼蝴蝶结构，核心是通过齿轮组的定比传动，将单一旋转输入转化为两侧翅膀的同步扑动动作，可直接应用于科普教具、动态艺术装置、微型扑翼飞行器原理验证等场景。从结构设计逻辑来看，整体采用对称式布局，中部的齿轮传动箱作为核心承载部件，内置啮合齿轮组将输入轴的圆周运动，通过两侧的曲柄摇杆机构转化为翅膀的往复扑摆，传动路径无冗余构件，运动过程中两侧翅膀的相位差控制在1°以内，避免扑动时出现受力不均导致的结构震颤。翅膀部分采用薄型曲面结构，表面做仿生纹理造型，边缘做圆弧过渡处理，既还原了蝴蝶翅膀的形态特征，也能在扑动过程中减少空气紊流带来的阻力，翅膀与传动输出端采用快拆式销轴连接，可根据不同展示需求更换不同纹理、不同色彩的翅膀构件，

　　无需拆解核心传动箱。触角部分采用细杆加端部配重的结构，与机身主体采用过盈配合安装，既还原生物形态特征，也不会在扑动过程中产生额外的振动干扰。安装边界方面，整套机构的核心传动箱尺寸紧凑，可直接嵌入小型展示台、文创摆件的内部腔体，输入轴可直接连接微型减速电机，也可外接手动摇柄用于手动演示，安装孔位统一设置在传动箱底部，采用标准M2螺丝孔位，适配常规的小型安装基座。从功能特性来看，整套机构的传动副均采用低摩擦设计，齿轮啮合间隙控制在0.05mm以内，扑动频率可通过输入转速调节，在0.5Hz-3Hz的频率区间内运行平稳，无卡滞、异响问题，可长时间连续运行用于动态展示。设计过程中优先考虑了运动干涉问题，翅膀扑动的极限摆角经过反复校核，

　　在最大扑动幅度下，翅膀与机身、触角构件均无接触碰撞，所有运动构件的活动余量均预留0.2mm以上的安全间隙，避免加工误差导致的装配干涉。机身头部的造型件做了一体化设计，既覆盖了传动箱上部的连接缝隙，也作为触角构件的安装基座，无需额外设置固定结构，减少了整体零件数量，降低装配复杂度。
