宇树L1四线程三维激光雷达结构设计

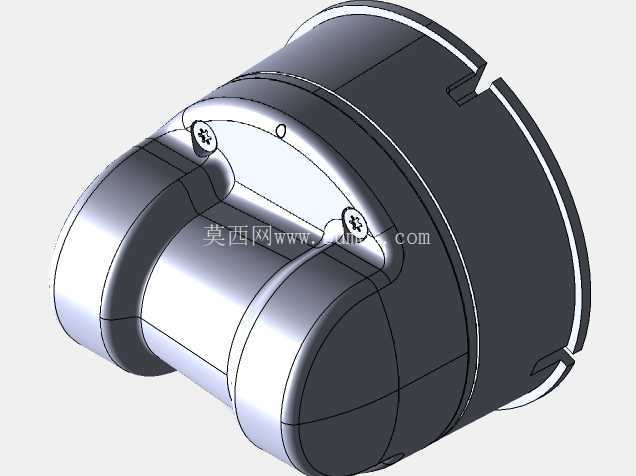

　　在移动机器人自主导航、无人机避障、工业自动化产线定位、智能仓储AGV调度这类场景里，环境感知层的硬件选型一直是结构工程师绕不开的环节，三维激光雷达作为主动式测距设备，不受光照条件干扰、测距精度稳定、点云密度适配多数动态避障需求，其中小型化的机械式三维激光雷达，因为兼顾探测范围与安装灵活性，被大量应用在足式机器人、小型巡检设备上。这款激光雷达采用圆柱形主体搭配侧向突出的扫描端结构，整体轮廓做了圆角过渡处理，没有尖锐的安装凸缘，在机器人运动过程中不会剐蹭周边线缆或者障碍物，主体外壳的止口设计采用嵌套式配合，既可以保证内部光学组件的密封防护等级，也能在装配时快速定位，减少螺丝锁附的对位偏差。

　　从安装边界来看，主体圆柱的直径适配多数小型机器人顶部的标准安装孔位，侧向突出的扫描端不会超出机器人自身的最大回转半径，避免设备转向时发生碰撞，底部预留的安装平面可以直接贴合设备安装面，不需要额外设计转接支架，降低整体装配高度。设计阶段优先考虑了光学组件的同轴度要求，扫描端的旋转轴与主体内部的驱动电机轴采用同轴定位结构，外壳上的两个固定螺丝孔位对称分布，锁附时不会造成壳体形变挤压内部光学元件，外壳侧面预留的凹槽是走线与对位标识位，装配时可以快速确认雷达的扫描零位方向，减少现场调试的校准时间。

　　实际使用中，这款雷达的四线程扫描结构可以在垂直方向覆盖一定的视场角，不需要额外增加俯仰调节机构就能获取不同高度层面的点云数据，对于地面凸起障碍、低矮悬空线缆这类常见的机器人行进障碍，都能有效识别，不会出现单线程雷达容易漏检低矮障碍的问题。外壳的材质选用兼顾散热与轻量化的工程材料，内部驱动电路与激光发射模块工作时产生的热量，可以通过壳体直接向外散发，不需要额外增加散热鳍片，进一步压缩整体体积。在结构细节上，扫描端与主体衔接的位置做了间隙配合处理，旋转过程中不会出现摩擦异响，同时预留的微小间隙可以平衡内外气压差，避免温差较大的使用场景下内部起雾影响光学组件的测量精度。

　　对于做机器人整机结构设计的工程师来说，这款雷达的外形尺寸可以直接导入整机装配体做干涉检查，安装孔位的位置公差适配常规的机加工精度，不需要二次调整安装面的加工参数，扫描端的旋转范围不会和机器人顶部搭载的其他传感器比如摄像头、天线发生运动干涉，在做整机布局的时候可以把它布置在顶部中心位置，让扫描范围覆盖360度水平方向，最大化发挥其环境感知的作用。不同于大型车载激光雷达的复杂结构，这款小型三维激光雷达的结构设计更偏向紧凑化与易用性，所有的外接接口都布置在主体底部，接线后线缆可以顺着安装面的走线槽布置，不会外露被运动部件剐蹭，外壳的表面处理采用哑光材质，避免在户外使用时反射阳光干扰其他光学传感器，同时哑光表面不容易残留指纹与污渍，日常维护只需要简单擦拭扫描端的透明罩即可。在做相关设备的结构选型时，需要注意其安装面的平面度要求，如果安装面形变过大会导致壳体变形，影响内部旋转组件的同轴度，进而降低扫描精度，因此安装底座建议采用刚度足够的金属材质，避免采用薄塑料件做安装支撑。另外其扫描端的突出长度需要在整机设计时纳入运动包络计算，尤其是在机器人做侧倾、爬坡动作时，要确保雷达最外端不会接触地面或者周边障碍物，整体重量控制在小型移动设备的负载允许范围内，不会给机器人的运动关节造成额外的负载压力。
