Matek模拟空速传感装置三维结构设计

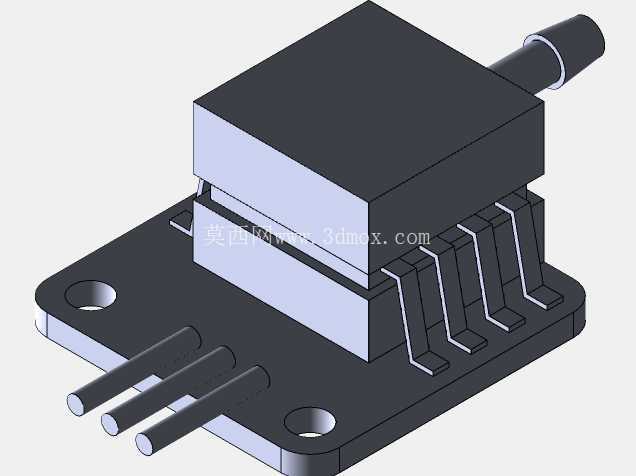

　　这款空速传感装置主要面向固定翼航模、小型无人机的飞控系统配套使用，核心作用是通过采集动压与静压的差值换算飞行器实时空速，为飞控系统提供空速数据支撑，避免飞行器在低速飞行阶段进入失速状态，同时也能为巡航阶段的油门匹配提供数据参考，是小型固定翼无人飞行器上不可或缺的航电传感部件。从结构设计来看，整个模块采用分层堆叠的布局，上层为传感核心封装体，侧方引出的气嘴用于连接空速管的导气管，气嘴做了阶梯式限位设计，套入硅胶导气管后可以形成可靠的密封面，不会在飞行振动过程中出现漏气导致的测速偏差。下层为安装固定基座，基座上预留了两个对称的通孔安装位，孔位做了沉台处理，使用M2规格的螺丝即可将模块固定在飞控舱内的安装板上，

　　沉台设计可以让螺丝头部完全没入基座平面，不会突出干涉上层模块的装配。模块侧方引出的排针采用标准2.54mm间距设计，可直接插接在飞控板的对应排座上，也可以通过杜邦线连接，引脚排布遵循通用航电外设的定义顺序，不需要额外做转接就能适配主流的开源飞控硬件。设计过程中充分考虑了航模应用场景的轻量化需求，整个模块的基座与封装外壳都做了壁厚优化，在保证结构强度满足飞行振动要求的前提下尽可能缩减不必要的实体结构，整体重量控制在克级范围内，不会给小型飞行器带来额外的负载负担。气嘴的朝向与排针的排布方向做了适配性设计，安装后导气管可以顺着机身侧方走线到机翼前缘的空速管位置，不会和舱内的其他电调、接收机线束产生交叉干涉。基座的边缘都做了R0.

　　5的圆角处理，避免在装配过程中刮伤导线绝缘层，同时也能减少安装时的应力集中，在飞行过程中承受持续振动时不会出现基座开裂的问题。传感核心与基座之间采用卡扣式预定位加胶粘的固定方式，既可以保证装配时的位置精度，也能隔绝一部分机身传递过来的高频振动，降低振动对传感核心测量精度的影响。整个模块的外形尺寸控制在极小的范围内，可以适配多数小型航模狭窄的飞控舱安装空间，不需要对机身结构做额外的切削改造就能完成装配，对于做轻量化机型设计的从业者来说，这种紧凑化的结构设计可以大幅减少舱内布局的调整工作量。
