吸式挖泥泵前盖法兰连接结构

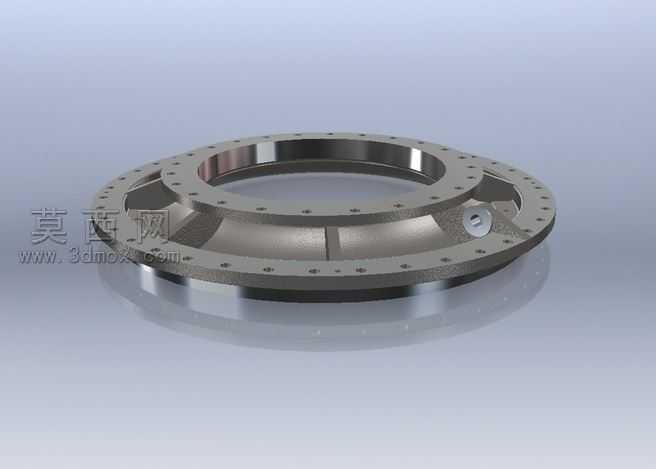

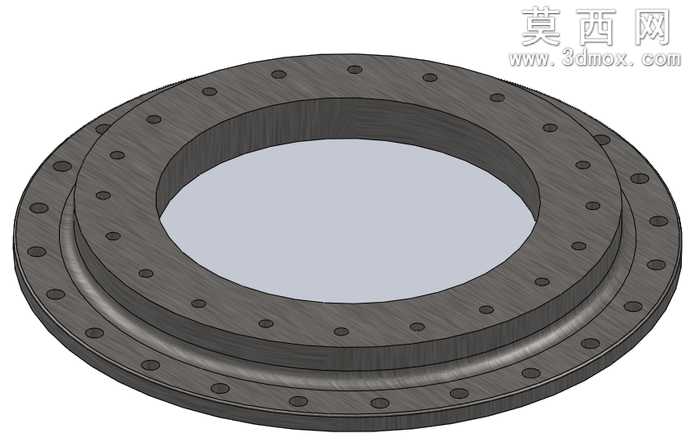

本作品为吸式挖泥泵的前盖连接部件，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证零件的装配适配性与结构强度，所有尺寸均参照挖泥泵的实际工况参数进行设定。模型整体为双层同轴环形结构，内层为泵腔密封配合面，加工精度要求较高，建模时严格控制了内圆的圆柱度与端面平面度公差，保证与泵体叶轮腔的配合间隙符合流体输送要求。外层为法兰连接结构，沿圆周方向均匀分布多组连接通孔，孔位排布经过受力仿真验证，可保证螺栓紧固时受力均匀，避免工作过程中出现局部应力集中导致的密封失效问题。两层环形结构之间设置有阶梯式定位止口，可在装配时实现快速对位，降低现场安装的调试难度，止口处预留有密封件安装槽位，可适配O型密封圈或密封垫片，满足挖泥泵高压力工况下的密封需求。建模过程中对零件的边缘均做了合理的倒角处理，既消除了加工过程中的应力集中隐患，也避免了装配时锐边划伤密封件或操作人员。渲染阶段采用金属哑光材质模拟铸钢零件的真实质感，通过调整环境光与漫反射参数，清晰呈现出零件的结构层次与孔位分布，所有结构细节均做了还原，包括端面的加工纹理、孔位的倒角细节以及止口的阶梯落差，可直接用于装配干涉检查、生产工艺指导以及产品展示演示。设计过程中充分考虑了零件的加工工艺性，所有结构均采用常规机加工即可完成，无需特殊定制刀具，可有效降低生产制造成本，同时兼顾了零件的拆装维护便利性，连接孔位的排布预留了足够的扳手操作空间，后期维护时可快速完成拆卸与更换。
