1000-1600A三极刀开关结构设计

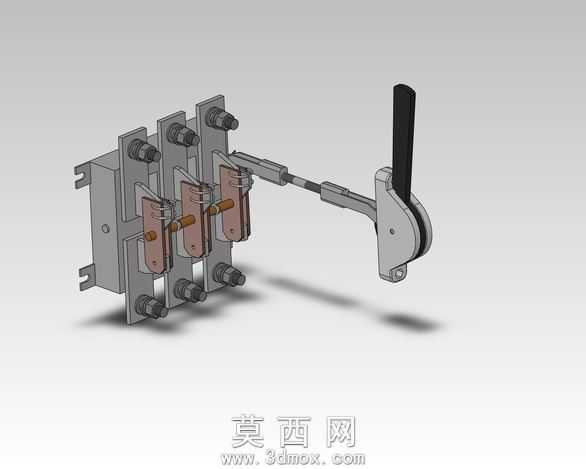

本模型为额定电流覆盖1000-1600A的三极手动刀开关三维设计，建模阶段采用参数化特征构建方式，先完成单极触头系统的基准建模，再通过阵列特征生成三极同步布局结构，保证各极间距、触头对齐度完全符合低压配电设备的安全间距规范。模型完整还原了刀开关的核心结构：包含带安装固定孔的绝缘基座、三组静触头接线端子、可绕转轴转动的动触头闸刀组件、联动操作的绝缘操作手柄，以及连接手柄与三极闸刀的传动连杆机构，所有螺栓、螺母等紧固件均按实际装配规格建模，还原真实装配关系。渲染阶段采用金属材质模拟导电触头与紧固件的金属质感，基座与操作手柄赋予哑光绝缘工程塑料材质，添加柔和的环境阴影效果突出结构层次，清晰展示各部件的装配位置与运动逻辑。设计过程中重点考量了大电流工况下的结构稳定性，动触头采用双片夹装结构提升接触面积，操作手柄的杠杆行程经过参数校核，保证分合闸操作的力矩处于合理范围，传动连杆的铰接间隙预留合理，既保证三极同步动作的一致性，又避免运动干涉。整体模型结构完整，装配关系清晰，可用于低压配电设备的结构演示、装配教学以及相关柜体的布局适配设计参考，各部件均可单独拆分编辑，方便后续进行工程图导出、结构优化或仿真分析使用。
