电机传动用阶梯轴三维结构设计

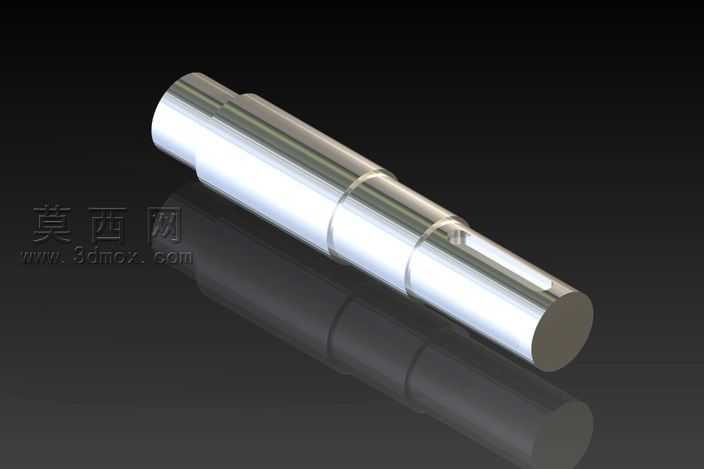

本作品为电机配套使用的阶梯轴三维模型，建模阶段采用Autodesk Inventor软件完成全参数化设计，首先通过旋转特征构建轴的主体回转结构，根据电机传动的装配需求依次划分不同直径的轴段，各轴段的直径、长度参数均参考通用电机轴的配合公差标准设定，保证后续与轴承、联轴器、转子铁芯等部件的装配适配性。建模过程中对轴上的键槽结构采用拉伸切除特征完成，键槽的宽度、深度及位置尺寸严格对应平键连接的标准规范，可实现与传动件的周向固定，传递稳定的扭矩。轴端的倒角、轴肩处的圆角过渡结构均按照机械加工工艺要求设计，既能够去除加工毛刺方便装配，也可以有效降低轴肩位置的应力集中系数，提升轴件在交变载荷下的疲劳使用寿命。渲染阶段采用金属抛光材质模拟轴件的精加工表面效果，添加环境反射贴图还原金属材质的高光质感，搭配深色背景与地面反射效果突出轴件的整体轮廓与结构细节，清晰展现各轴段的直径变化、键槽位置以及端部结构。设计思路上充分考虑电机轴的实际工况需求，在满足扭矩传递强度要求的前提下优化各轴段的尺寸配比，避免不必要的材料冗余，同时保证各配合面的加工工艺可行性，所有结构特征均符合常规机械加工的流程要求，无需特殊工艺即可完成实体加工。模型的结构细节完整，各特征参数可编辑调整，能够直接用于电机产品的装配验证、工程图纸生成以及运动仿真分析，也可作为机械设计教学中轴类零件建模的参考案例，帮助学习者掌握回转类零件的参数化建模方法、工艺结构设计逻辑以及金属零件的渲染表现技巧。
