多视角机械构件工程设计方案

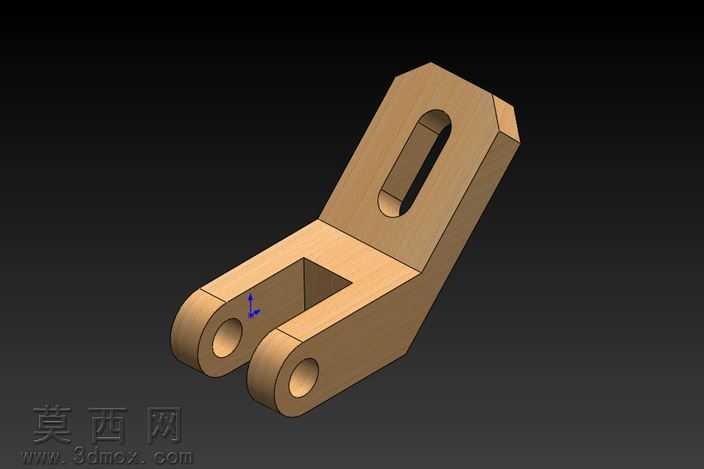

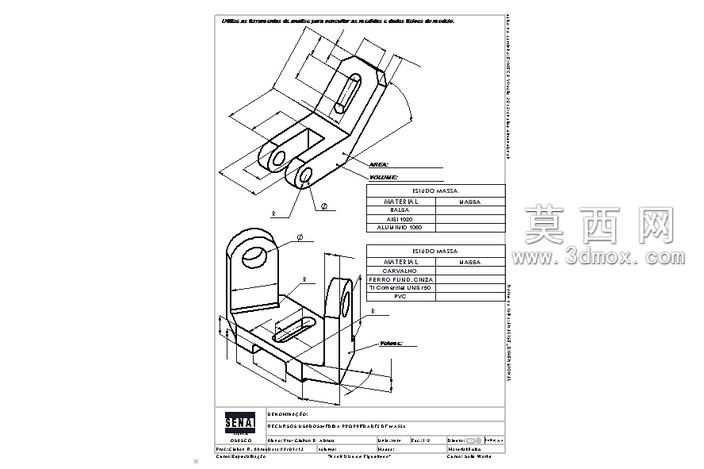

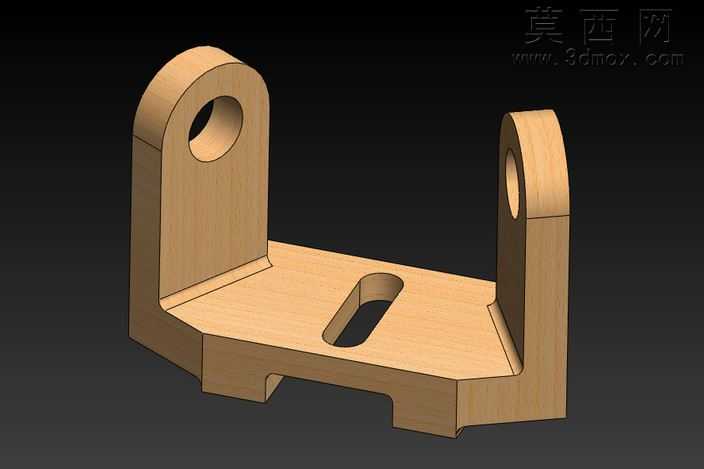

本作品为机械类构件的三维设计成果，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循机械设计公差规范，对构件的弯折支撑结构、铰接安装孔位、卡槽定位特征逐一进行特征化建模，确保每一处结构的尺寸精度与工程图纸标注完全匹配。建模过程中优先使用草图驱动、特征阵列、参数关联的设计逻辑，方便后续对构件尺寸进行迭代修改，所有孔位、倒角、弯折弧度均设置独立参数变量，可根据实际装配需求快速调整规格。材质配置阶段针对构件的不同使用场景预设了多套材质方案，包含普通碳素钢的哑光金属材质、铝合金的轻质氧化材质、工程塑料的磨砂耐磨材质，材质参数均按照真实工业材料的物理属性设置，金属材质添加了细微的表面划痕与氧化质感，塑料材质调整了粗糙度与反光度参数，渲染后可直观呈现不同材质下构件的视觉效果。结构设计上充分考虑构件的装配兼容性，铰接部位预留了标准轴承的安装间隙，支撑面设置了防滑纹理结构，卡槽部位做了导向倒角处理，既保证构件自身的结构强度，也兼顾与其他配套零件的装配便捷性。设计思路围绕实用化工业需求展开，从二维工程草图的尺寸梳理开始，先确定核心铰接点的位置与支撑臂的受力角度，再逐步细化安装孔、定位槽、加强筋等细节结构，建模完成后通过软件的干涉检查功能验证所有结构无装配冲突，同时对关键受力部位做了轻量化的结构优化，在保证结构强度的前提下减少不必要的材料冗余，最终输出的三维模型可直接用于工程出图、3D打印样件验证、数控加工编程等后续生产环节，配套的多视角工程图完整标注了所有关键尺寸、形位公差与材料要求，可直接作为生产加工的参考依据。
