推拉式快速夹钳工装夹具三维设计

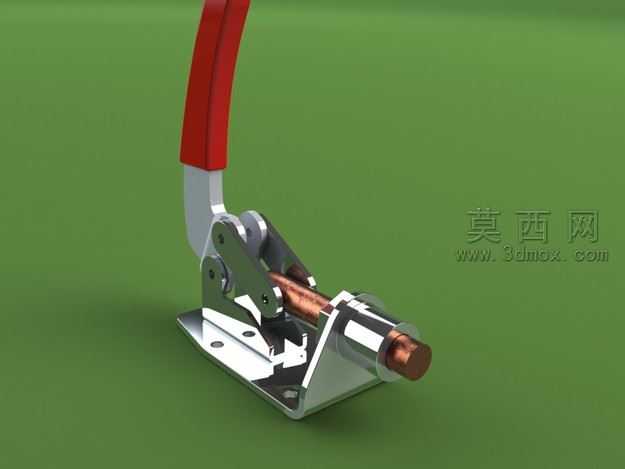

本作品为手动推拉式快速夹钳的三维建模设计成果，整体建模过程严格遵循机械加工零件的实际尺寸规范，在三维软件环境中先完成各独立零件的参数化建模，再通过装配约束完成整体机构的拼接。建模阶段针对底座、连杆组、压杆、手柄、顶紧轴等核心零件分别进行特征构建：底座采用钣金折弯特征搭配安装孔位阵列，还原实际五金件的冲压成型结构；多组连杆通过销轴孔的同轴度约束，保证机构运动时无卡滞、无虚位；红色手柄部分采用包覆特征模拟防滑握套的曲面形态，金属杆件部分通过拉伸、倒角、螺纹修饰等特征还原真实加工细节。渲染阶段采用工业产品常用的影棚布光方案，背景选用低饱和度哑光绿色突出金属主体的质感，材质分配上区分不同部件的物理属性：底座、连杆等受力结构件赋予哑光镀锌钢材质，还原五金工装的金属磨砂质感；手柄部分赋予高饱和度红色软胶材质，模拟工业操作件的防滑握把触感；顶紧轴的铜质端头赋予红铜金属材质，通过调整粗糙度、反射率参数还原铜材温润的金属光泽，销轴等小零件赋予亮面镀铬材质提升细节层次感。结构设计上采用经典的肘节夹紧原理，通过多连杆的过死点结构实现夹紧后的自锁功能，手柄下压过程中连杆组越过死点位置后，顶紧轴持续输出稳定的轴向顶紧力，即便承受一定的反向载荷也不会松脱，完全满足工装夹具的快速装夹需求。设计过程中充分考虑了实际使用的人机交互需求，手柄的长度、开合角度经过反复调整，保证操作人员施力时的手感舒适，底座的安装孔位采用通用的间距标准，可直接适配多数工装台的安装需求，整体模型结构完整，运动逻辑符合机械原理，可直接用于工装设计参考、机械原理教学演示等场景。
