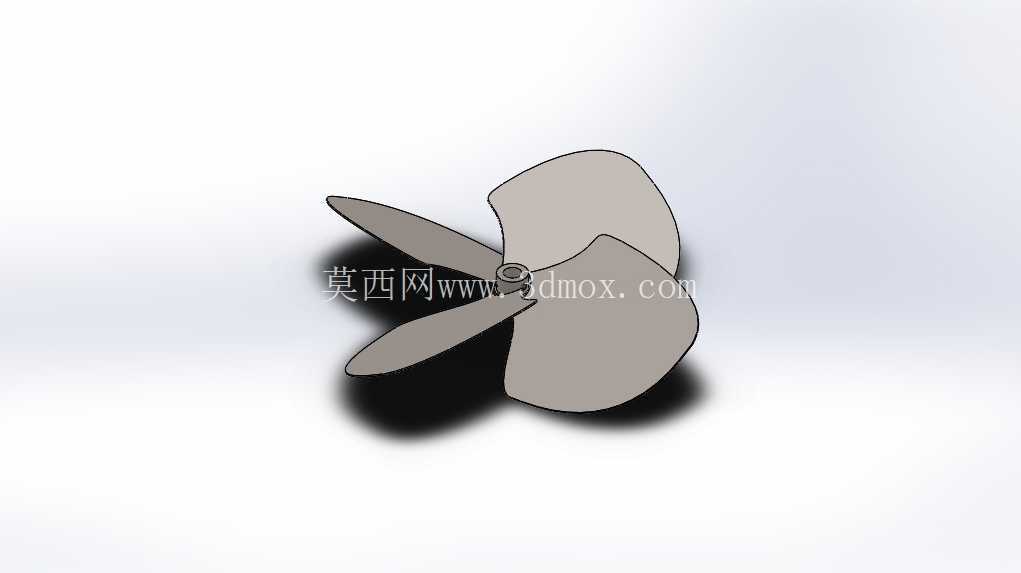

12英寸四叶动力螺旋桨结构设计

　　这款12英寸规格的四叶螺旋桨，核心适配小型轴流送风、低压通风类设备的动力输出端，日常可直接匹配常规小型直流、交流电机输出轴，组装后即可构成完整的桌面风扇、小型设备散热风道、简易通风装置的送风核心部件，最高适配3000转/分钟的电机输出转速，在该转速区间内可保持稳定的气流输出，不会出现叶形形变、动平衡失准的问题。从结构设计逻辑来看，这款桨叶采用了非对称叶形布局，四片桨叶的安装角沿径向做了渐变处理，靠近桨毂的位置安装角更大，可在低转速下快速建立初始风压，叶尖位置安装角收窄，能有效降低高转速下的叶尖涡流损耗，减少运转过程中的气动噪音，同时降低不必要的功率损耗。

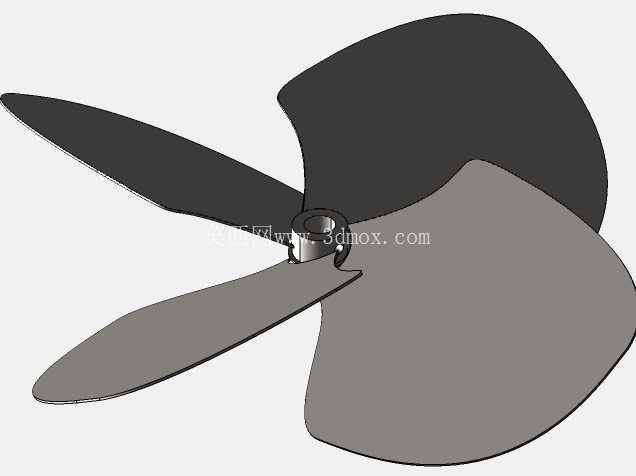

　　桨毂位置做了加厚的轴孔适配结构，预留了标准的紧定螺丝安装位，可适配不同直径的电机输出轴，安装时无需额外做轴套适配，只要对准电机轴插入后拧紧紧定螺丝即可完成固定，安装边界上，整个螺旋桨的旋转直径为12英寸，安装时需要预留至少13英寸的径向安全空间，轴向方向从桨毂安装端面到叶尖最外侧的轴向突出尺寸控制在合理范围，不会占用过多的设备内部安装空间，适配多数小型送风设备的内部腔体尺寸。在实际应用场景中，这类螺旋桨除了组装常规民用风扇之外，还可用于小型机柜的散热风道改造、小型通风实验装置的气流发生部件、简易航模动力系统的推力输出部件，甚至可以搭配防水电机作为小型水面推进装置的动力桨使用。

　　设计过程中针对桨叶的曲面做了连续的曲率优化，整个叶形曲面没有曲率突变的位置，一方面降低了注塑生产时的脱模难度，减少生产过程中的次品率，另一方面也避免了应力集中点，在高速运转时不会因为应力集中出现桨叶断裂的问题。每片桨叶的厚度从根部到叶尖做了渐变减薄处理，根部厚度足够支撑高速旋转时的离心力，叶尖减薄则进一步降低了整体转动惯量，减少电机启动时的负载冲击，延长配套电机的使用寿命。动平衡设计上，四片桨叶的质量分布做了对称校准，出厂状态下即可满足3000转/分钟的动平衡要求，运转时不会出现明显的振动，无需用户后续额外做动平衡调校，拿到模型后直接加工生产或者3D打印即可投入使用。
