斜轴式轴向柱塞液压马达结构设计

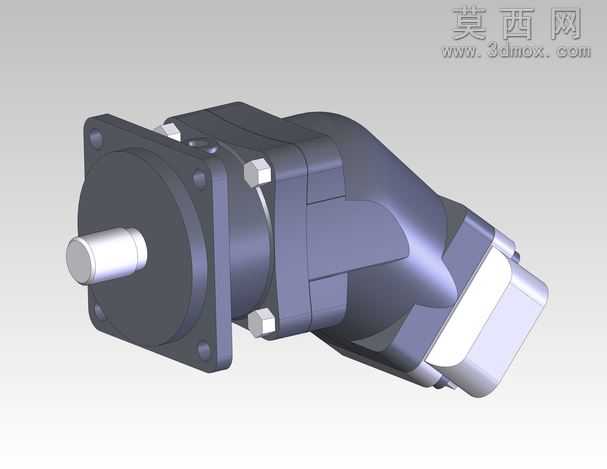

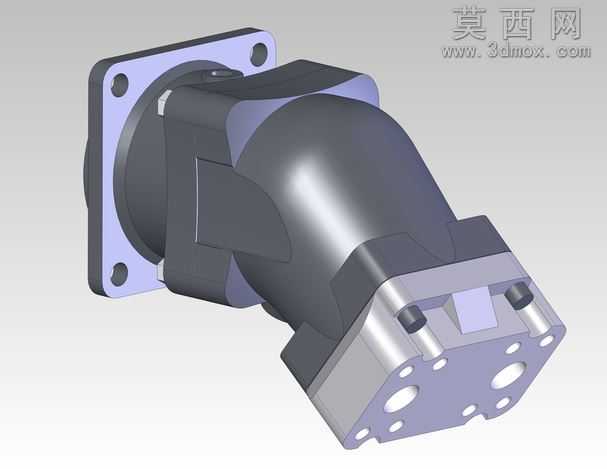

本次设计的斜轴式轴向柱塞液压马达，建模前期首先梳理组件内各周边配套元件的参数与安装要求，初步确定各零件的外形轮廓与关键配合尺寸，完成建模前的基准规划与尺寸链校验。零件建模阶段，针对规则结构的壳体、端盖、法兰安装座、输出轴等部件，采用实体拉伸、旋转、扫描等常规特征命令完成基础造型，建模过程中同步赋予各零件对应材质属性，可直接提取零件的质量、体积、表面积等物理参数，通过调整设计参数反复校验结构合理性，确定最优的零件尺寸方案。针对马达内部不规则的流道结构，因流道形状随流体流线设计呈非规则形态，截面为腰形结构，常规拉伸旋转命令无法完成精准造型，因此采用扫描混合命令完成流道的曲面与实体构建，保证流道内壁顺滑无突变，符合流体传动的流道设计要求。整体装配阶段，因斜轴式马达的特殊结构角度，需创建多个不同角度、不同基准面的装配参考轴，在柱塞组件与缸体、配流盘的装配过程中，建立多组定位轴与定位曲面作为装配参考，保证各运动部件的装配精度。完成整体装配后，可通过模型校验各配合零件的间隙与干涉情况，自动提取完整的材料清单信息，计算马达整体总重量、转动惯量、重心位置等关键参数，同时可基于装配模型梳理零件装配工艺与总装流程，为后续的加工制造、装配调试提供精准的三维数据支撑，模型渲染阶段采用金属材质与工程塑料材质区分不同部件，直观呈现马达的外观结构与部件组成。
