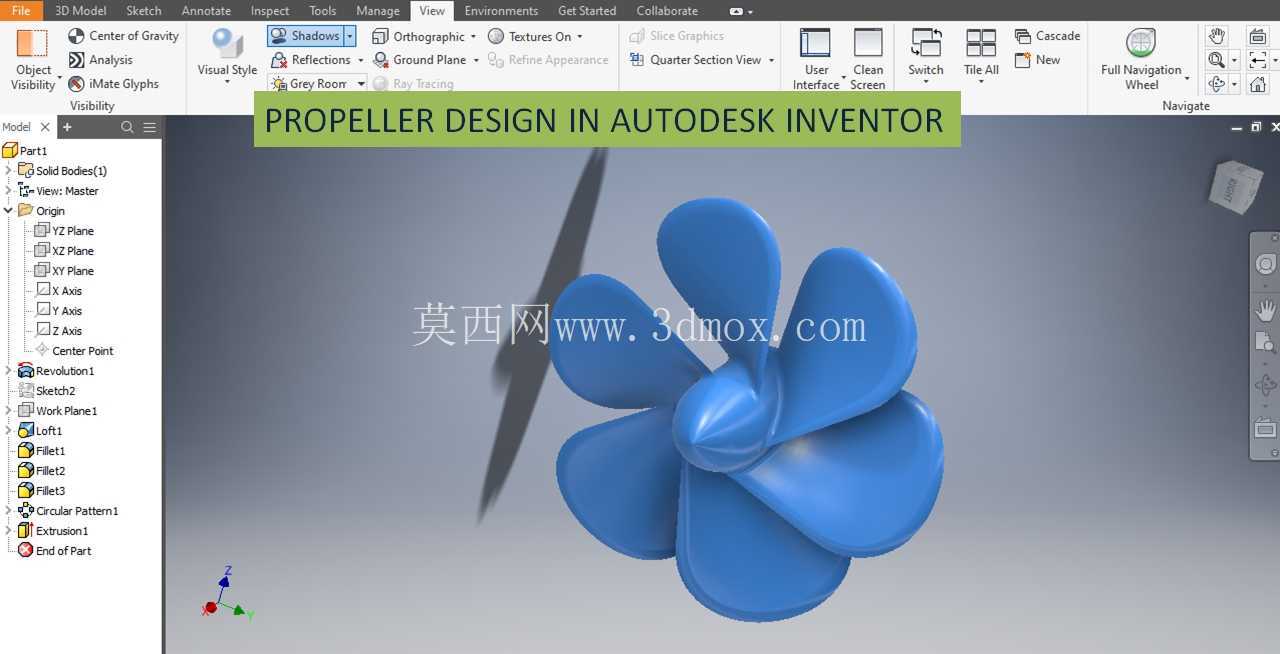

AutodeskInventor船用螺旋桨结构设计

　　本次设计的螺旋桨结构，主要面向小型内河船舶、水下作业潜器的推进场景，作为动力输出末端的核心做功部件，直接决定设备的水动力转换效率与运行稳定性。在实际工况中，这类螺旋桨需要适配不同吃水深度的作业环境，既要在开阔水域提供足够的轴向推力，也要应对近岸水域可能存在的水草缠绕、硬质杂物剐蹭等风险，因此结构设计阶段就需要平衡曲面顺滑度与结构强度的关系。

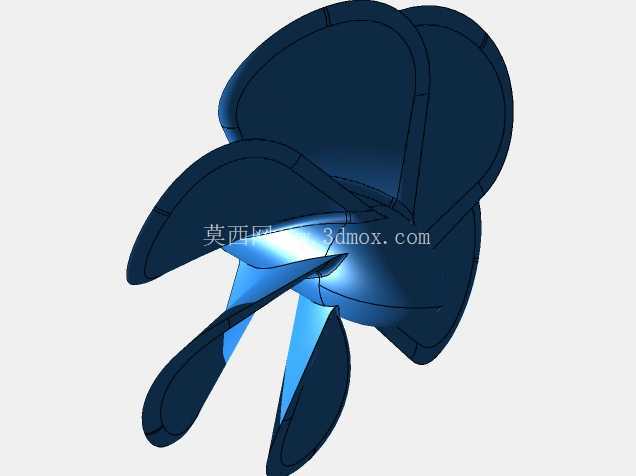

　　从功能特性来看，该螺旋桨采用六叶等距分布结构，相比常见的三叶、四叶桨，在同等转速下能输出更均匀的推力，大幅降低桨叶旋转过程中产生的脉动载荷，减少动力轴系的振动传导，适配对运行平稳性要求较高的载人小艇、水下检测机器人等设备。桨叶的曲面采用变螺距设计，从叶根到叶梢的螺距角逐步过渡，既保证叶根位置有足够的结构强度承载扭矩传递，也能让叶梢位置更高效地切割水流，减少叶梢涡流带来的能量损耗。桨毂部分采用流线型整流结构，前端做圆弧收窄处理，能引导来流平顺进入桨叶做功区域，降低桨毂位置的紊流阻力，后端预留标准锥度安装孔，可直接匹配常规的船用动力输出轴，安装时只需保证桨叶端面与轴系垂直度公差在0.1mm以内，即可避免运行过程中出现偏摆问题。

　　设计过程中首先确定的是安装边界尺寸，桨毂的内孔直径适配行业通用的25mm直径输出轴，整体桨叶展开后的最大直径控制在300mm，安装后桨叶外缘与船体导流罩的最小间隙保留15mm以上，既避免旋转过程中出现剐蹭，也不会因为间隙过大导致水流回流损失推力。桨叶的厚度从叶根位置的8mm逐步递减到叶梢的2mm，在保证叶梢足够锋利降低切水阻力的同时，叶根位置通过大圆角过渡与桨毂连接，能承受额定转速下12N·m的扭矩载荷，不会出现叶根断裂的问题。曲面建模阶段需要反复调整每个截面的翼型角度，保证相邻桨叶之间的流道不会出现扰流干涉，所有曲面的曲率连续误差控制在0.001mm以内，后续不管是做3D打印样件验证还是开模量产，都能保证曲面精度满足水动力性能要求。

　　在实际装配场景中，该螺旋桨可搭配导流罩使用，进一步提升推进效率，也可直接裸露安装在船尾，适配不同的船体结构。针对浅水环境使用的需求，桨叶前缘做了微小的钝化处理，即使碰到水下的硬质沙石，也不会轻易出现卷边、缺口，延长部件的使用寿命。
