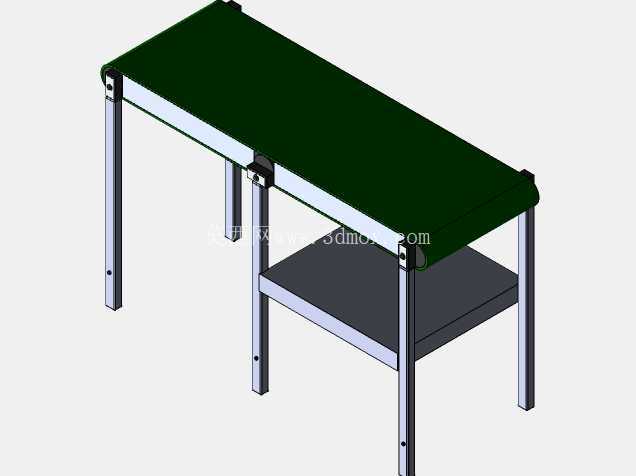

带下层置物台轻型皮带输送设备结构

　　这款轻型皮带输送结构，主要面向电子组装、小零件分拣、轻工包装等工位间短距离物料转运场景，适配重量5kg以内的散件、盒装工件传输需求，常嵌入小型自动化生产线、人工装配工位线体中，承担工序间工件的衔接输送任务，替代人工往复搬运，降低工位间物料流转的劳动强度。设计之初优先考虑了工位适配性，机架采用标准工业铝型材拼接搭建，四根竖直支撑腿预留了多组安装孔位，可根据现场作业高度需求调整整体支撑高度，适配不同身高操作人员的坐姿、站姿作业需求，也可搭配脚轮实现线体的灵活移位，适配小批量多品种的柔性生产场景。

　　设备上层为输送工作面，选用深绿色哑光PVC皮带，表面摩擦系数适中，既可以保证输送过程中工件不发生打滑偏移，也不会因摩擦力过大导致工件取放时卡滞，皮带两侧设置了限位挡边，避免小尺寸工件从输送面侧边掉落。下层设置了整块置物平台，可用于放置作业指导书、待加工工件包装盒、常用装配工具等，充分利用设备垂直空间，减少工位旁额外置物架的占用，让作业区域排布更紧凑。驱动端采用端部内置电机的布局方式，将传动组件整合在输送面端部的护罩内，避免外露传动部件带来的安全隐患，同时缩减了设备整体的横向占用空间，适合在狭窄的车间通道旁、设备间隙中布置。

　　张紧结构设置在两端辊筒的安装座处，无需拆解外部护罩即可通过调节螺栓调整皮带张紧度，日常维护操作便捷，可快速纠正皮带运行中的跑偏问题。安装边界方面，设备整体宽度控制在600mm区间内，长度可根据实际工位间距进行同结构拓展，支撑腿底部预留了脚杯安装孔，可通过调节脚杯实现设备水平度微调，适配地面不平整的车间安装环境，设备整体无尖锐外凸结构，所有型材端面均配置了封盖，避免作业过程中发生磕碰划伤。输送面的高度调节范围覆盖700mm至1100mm，可匹配多数标准装配工作台的台面高度，实现与周边工位设备的无缝衔接，无需额外设置过渡导板即可完成工件的平稳转移。
