工业输送线侧边立式支撑导轨组件结构

　　这套结构件是散料、包装件连续输送场景里的侧边限位支撑单元，常见于轻工包装、电子零部件装配、小型五金件加工产线的皮带输送段侧边，用来替代传统一体式焊接侧边挡架，解决原有结构安装调整灵活性差、后期维护更换成本高的问题。日常运行中，它主要承担两个核心作用：一是作为输送皮带的侧边导向基准，限制皮带在重载启停、偏载受力时的横向窜动量，避免皮带跑偏刮蹭机架造成的带面磨损、物料撒漏；二是作为外置防护挡板、传感器安装支架、物料导向条的承载基体，现场可根据产线布局需求直接在立柱预留孔位上加装光电开关安装座、挡料条、除尘罩连接角件，不需要额外在主输送机架上焊接钻孔，减少现场改造的动火作业量。

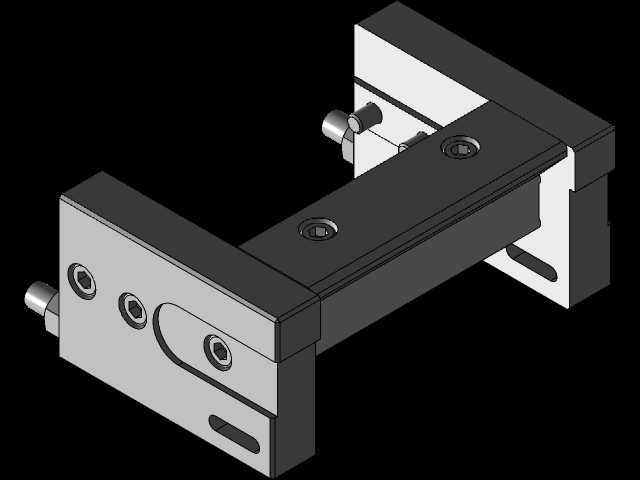

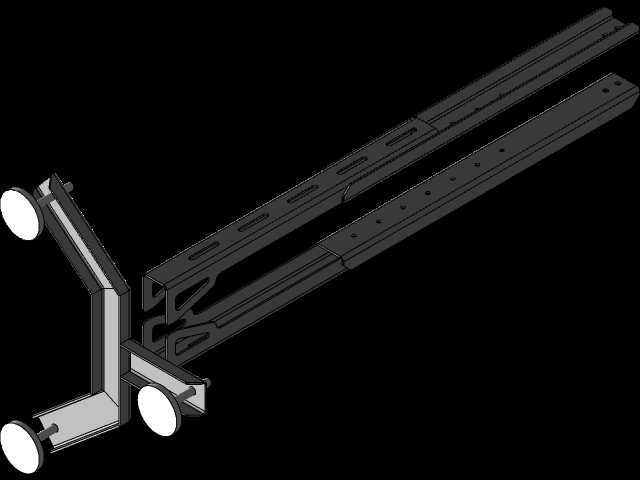

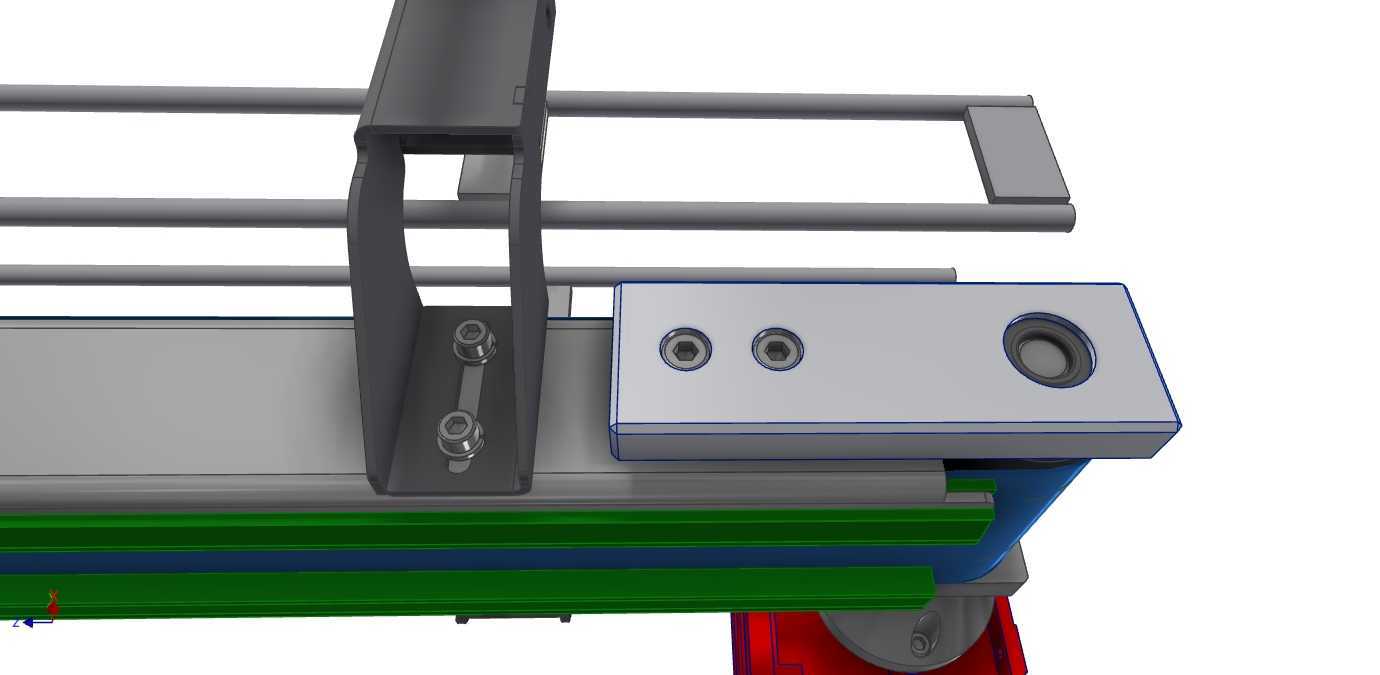

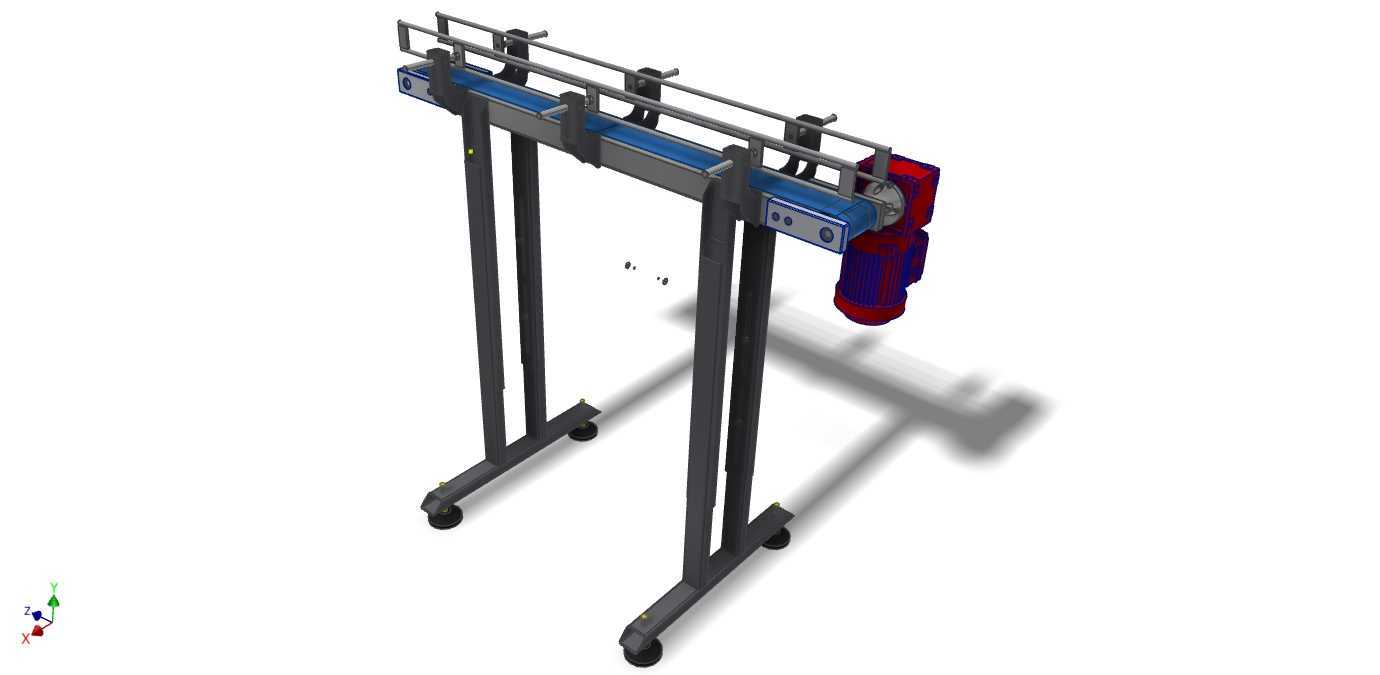

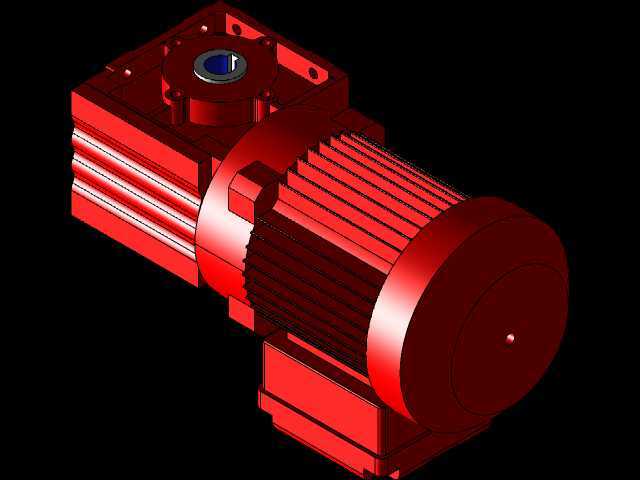

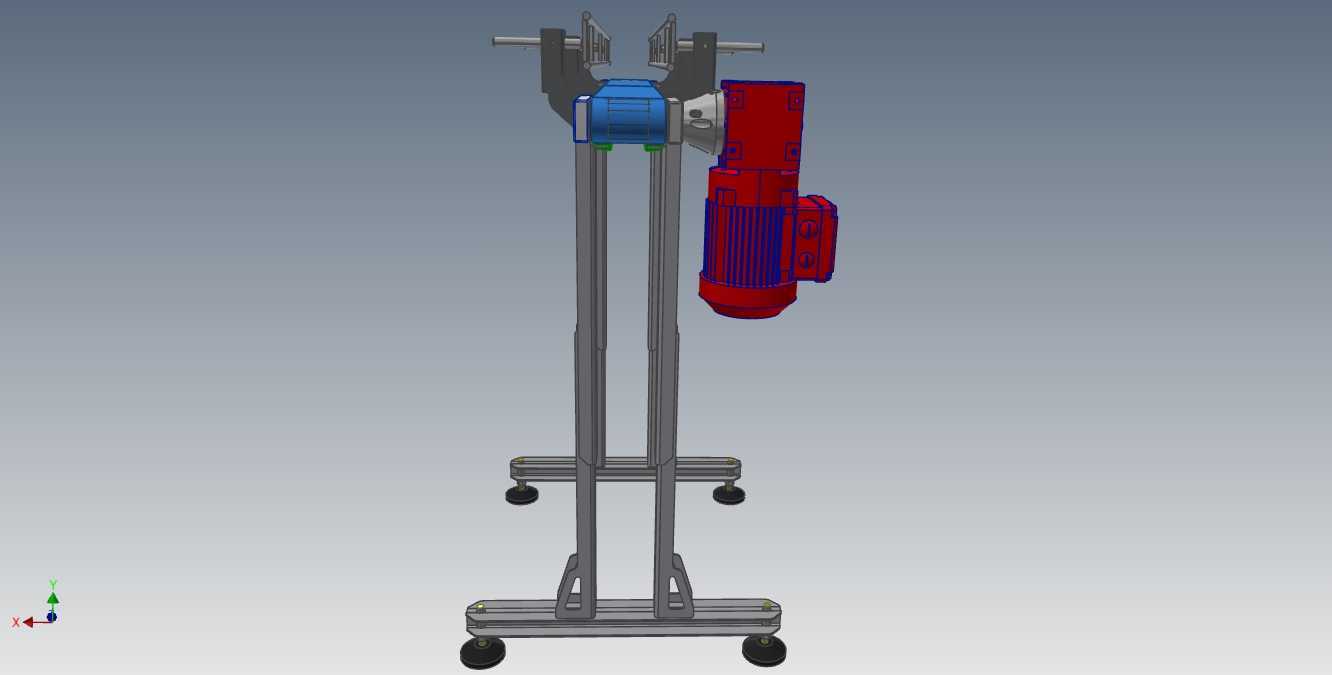

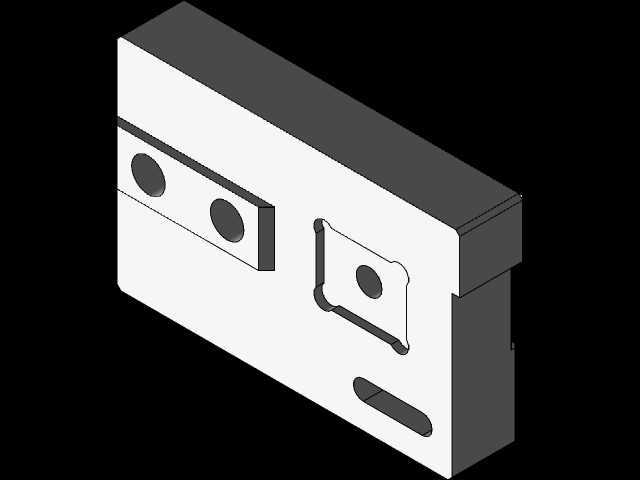

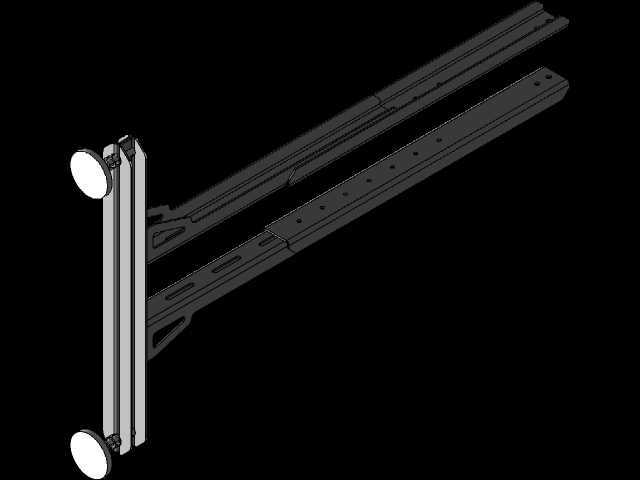

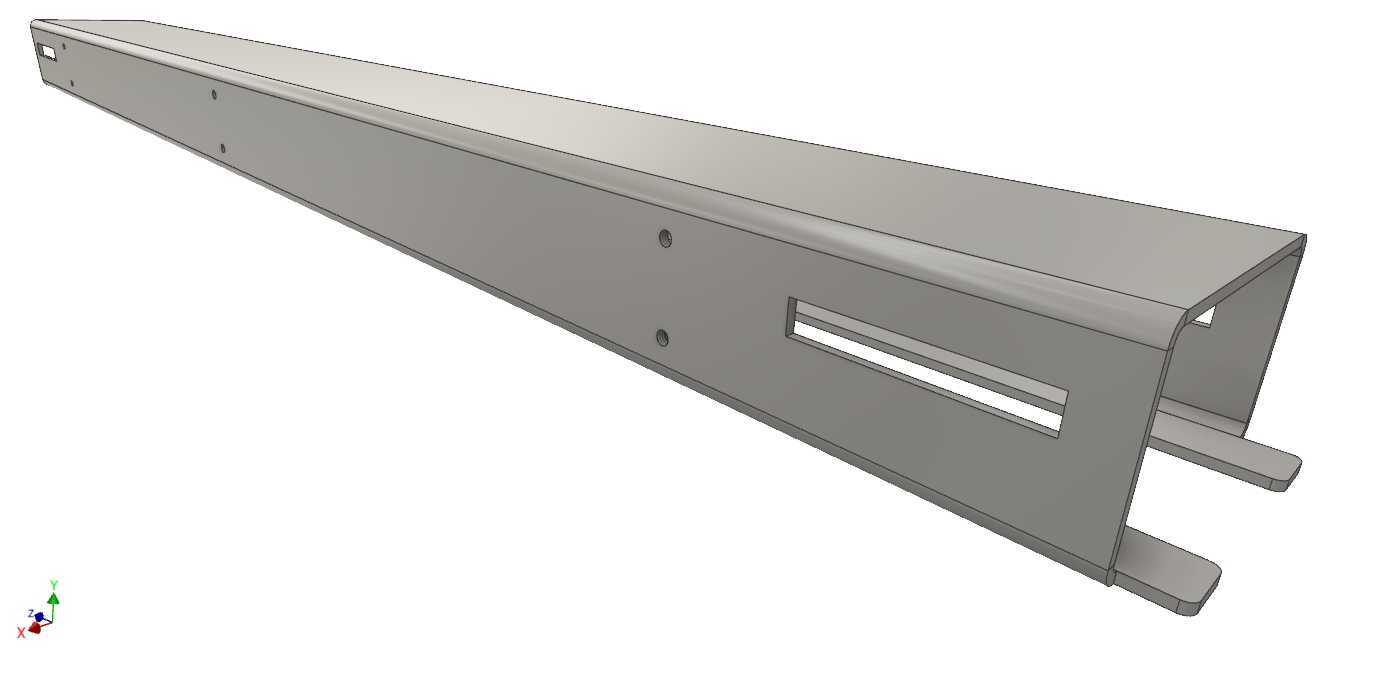

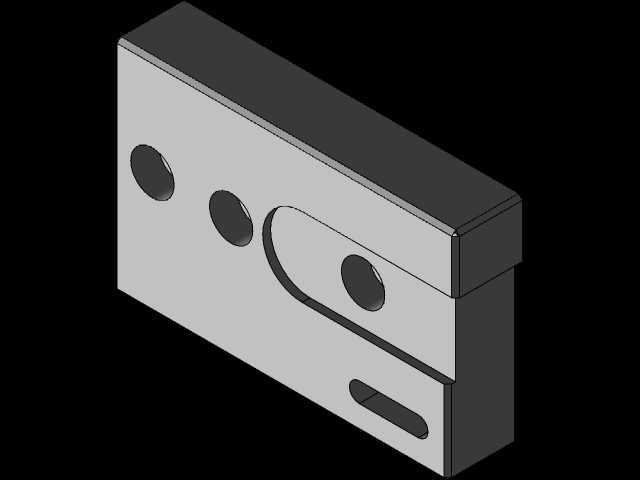

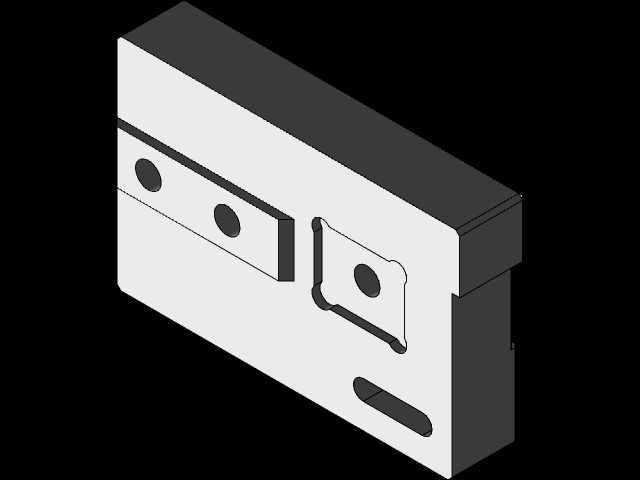

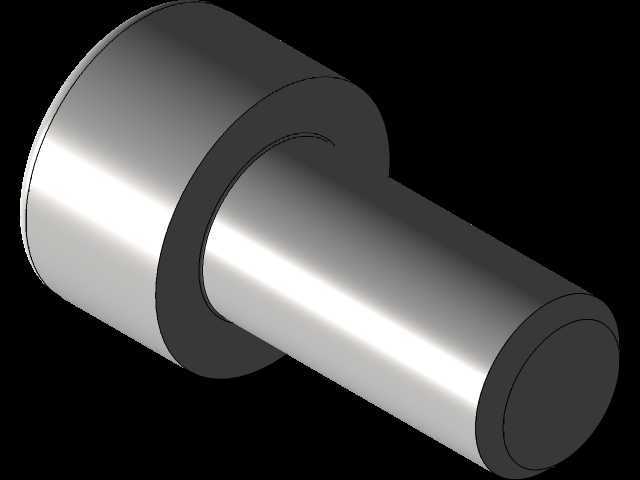

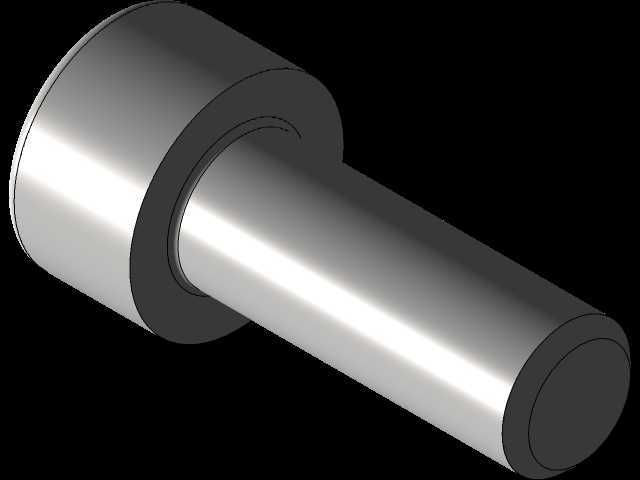

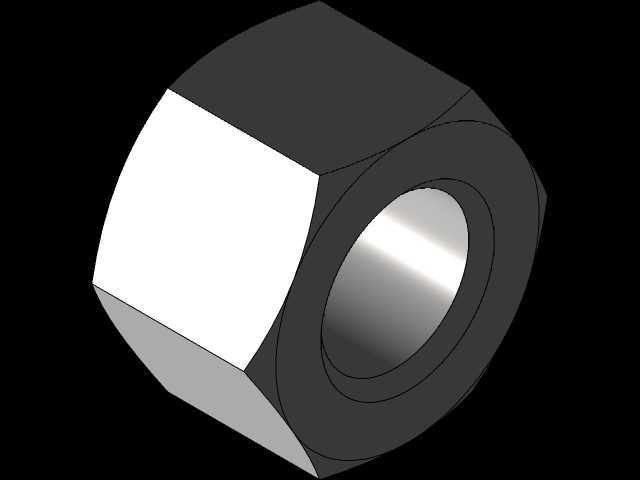

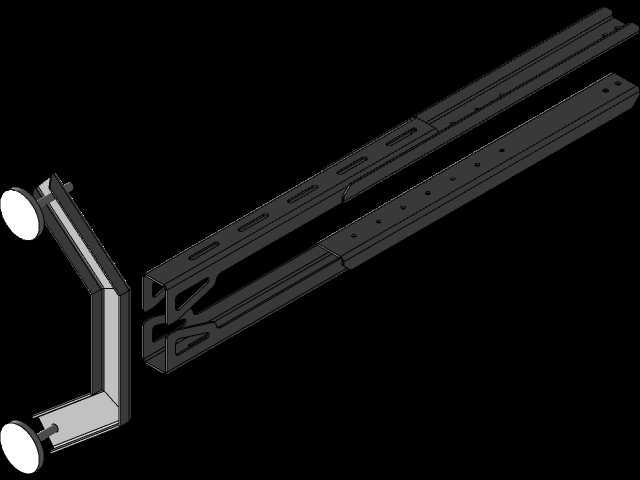

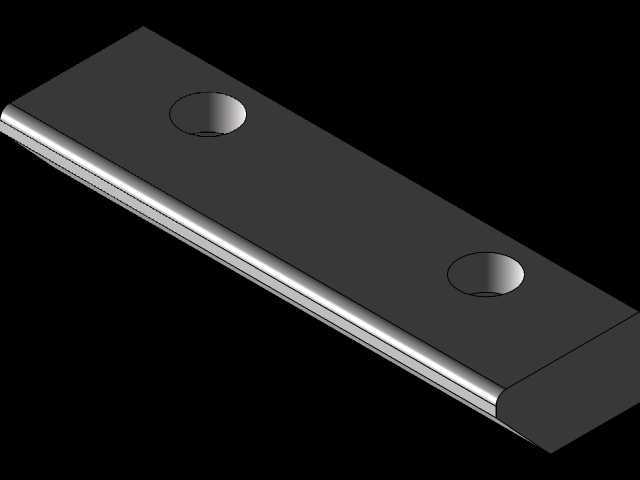

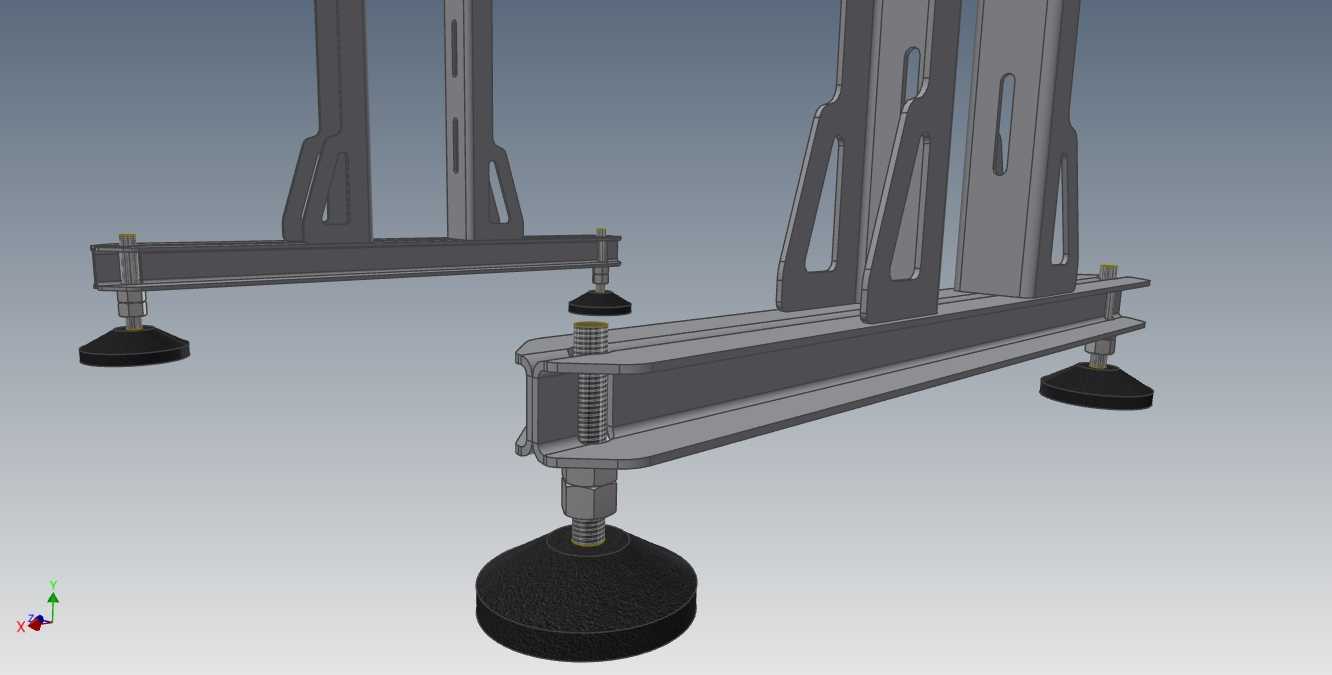

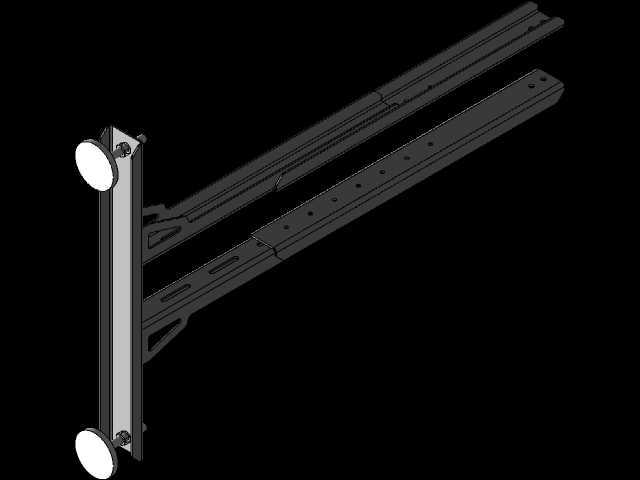

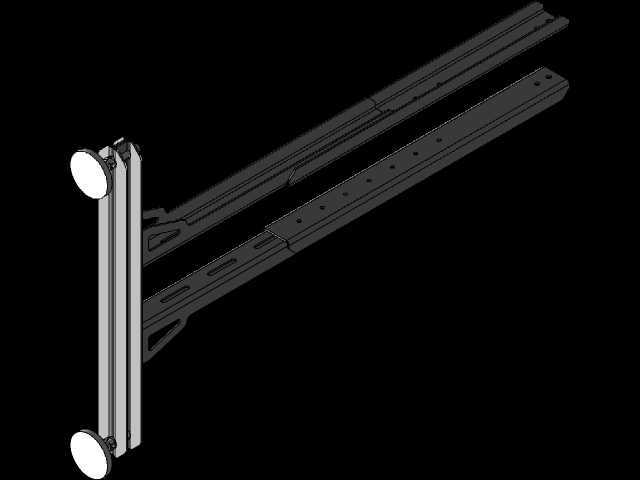

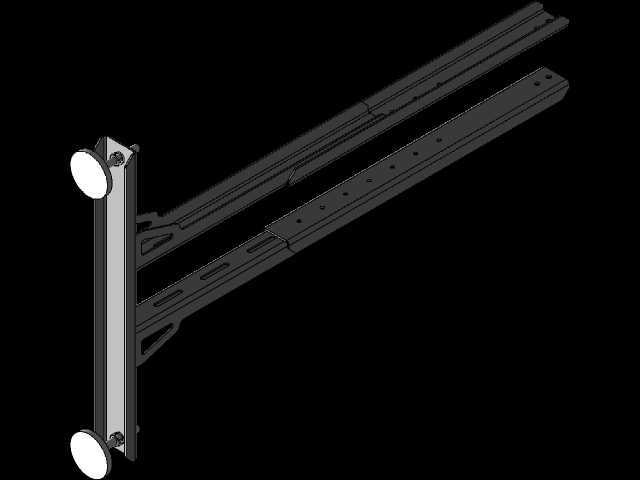

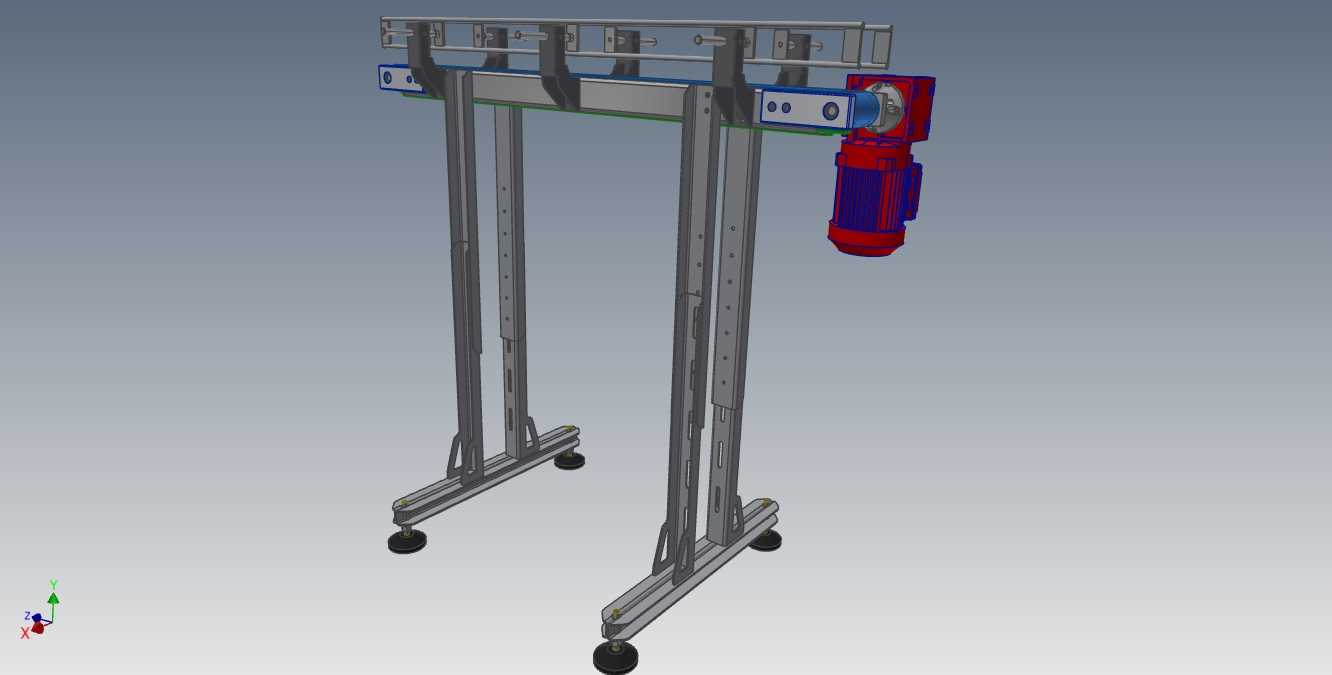

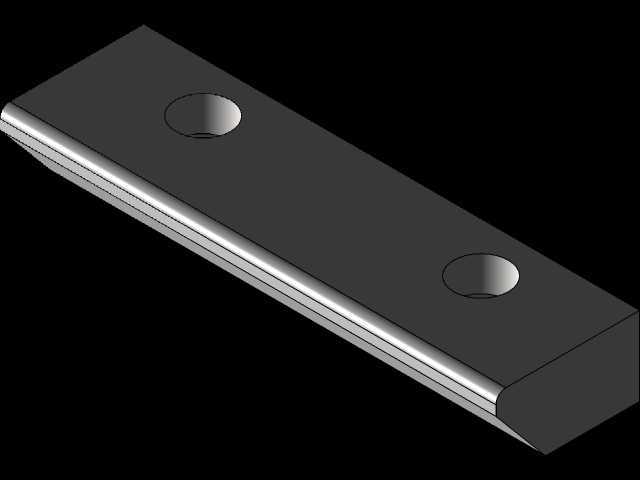

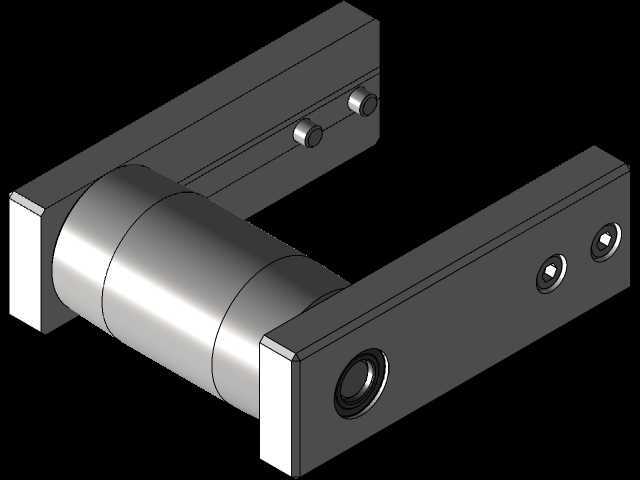

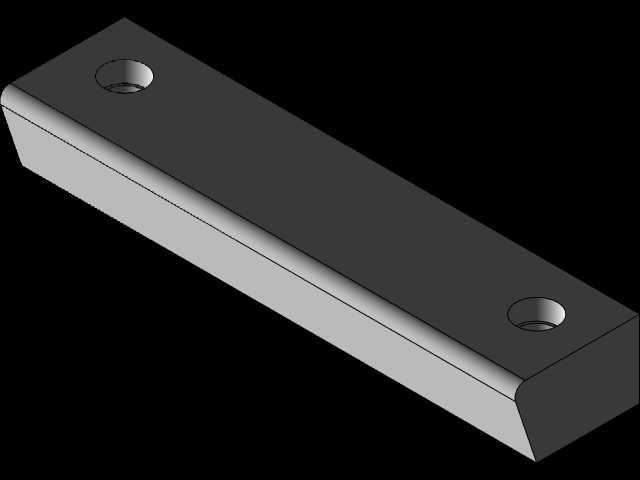

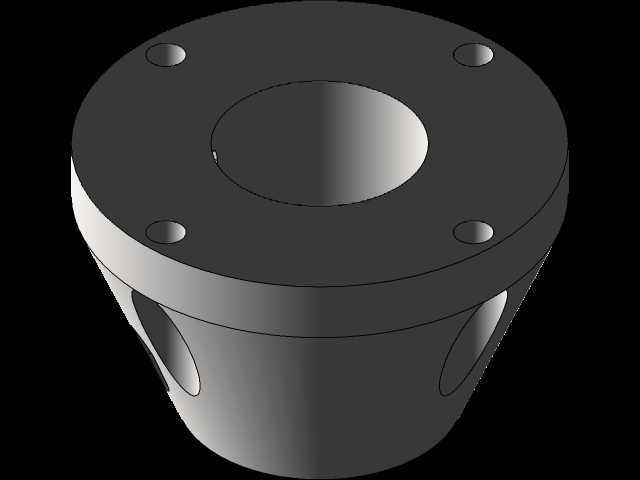

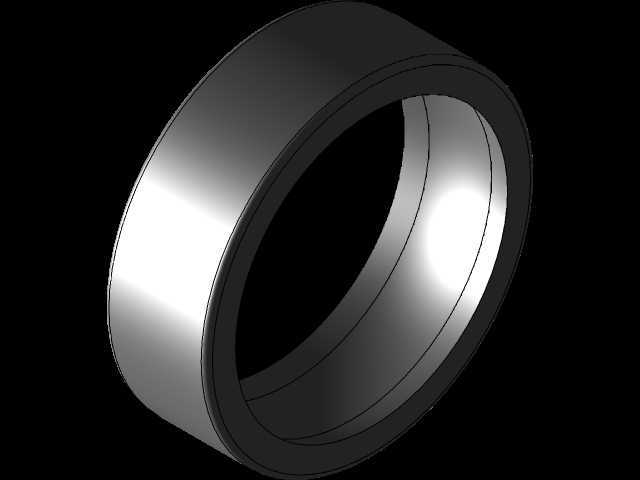

　　从结构设计逻辑来看，整套组件拆分了底部横向连接梁、两根对称布置的立式承载立柱三个独立零件，所有连接位都采用了等间距排布的通孔设计，没有采用焊接固定结构。底部横向梁的截面采用了折边加强结构，底面预留了与输送机架铝型材或者方钢横梁连接的沉头孔位，安装时可以直接通过T型螺栓或者普通内六角螺栓固定在主架体上，不需要额外加工连接坡口，适配市面上主流的40系、50系工业铝型材机架，也能适配壁厚3mm以上的碳钢方管焊接机架。两根立式立柱的截面同样采用了U型折边设计，相比等重量的实心方钢立柱，抗侧向弯曲的截面惯性矩提升40%以上，立柱上的通孔沿竖直方向等间距排布，孔位间距匹配通用工业附件的安装模数，现场调整导向条、附件的安装高度时，只需要松开紧固件就能上下滑移调整，不需要重新打孔。

　　安装边界方面，底部横向梁的总长度适配常规300mm到600mm带宽的轻型输送段，安装时需要保证横向梁的上平面与输送皮带的下支撑托板上平面保持平行，平面度公差控制在0.5mm以内，避免立柱安装后出现倾斜，导致皮带侧边与导向条接触压力不均。立式立柱的安装高度覆盖了从皮带面以上100mm到500mm的防护高度需求，针对不同的物料输送高度，可以选择对应长度的立柱规格，不需要现场切割接长。立柱与底部横向梁的连接位采用了嵌入式定位结构，安装时先将立柱底部的定位凸台卡入横向梁的定位槽内，再穿入紧固件拧紧，能避免安装过程中立柱出现歪斜，减少现场调试的校准时间。

　　在实际工况适配性上，这套结构的受力设计充分考虑了轻型输送线的常见载荷，单根立柱可承受不超过150N的侧向冲击力，完全能满足常规纸箱、塑料周转箱、小型五金零部件输送时的侧边碰撞受力，不会出现立柱弯曲变形的问题。折边结构的所有棱边都做了R2的圆角处理，避免安装调试过程中划伤操作人员，也不会刮蹭输送皮带的侧边。针对有腐蚀环境的应用场景，比如食品加工车间的输送段、日化产品灌装线，这套结构可以直接更换为304不锈钢材质的同尺寸零件，所有安装孔位、连接尺寸完全通用，不需要重新调整配套设计。另外，分体式的结构设计也降低了备件存储的成本，现场如果出现单根立柱被撞变形的情况，只需要更换对应的单根零件即可，不需要更换整套侧边支撑结构，大幅缩短故障停机的维修时间。在建模过程中，所有零件的配合公差都按照GB/T 1800.2的IT7级精度设定，孔位位置度公差控制在0.2mm以内，能保证加工后的零件可以直接互换装配，不需要现场二次修配，适配常规的激光切割、数控折弯加工工艺，不需要开模就能小批量生产，非常适合非标自动化设备厂商做快速方案设计时直接调用，减少重复建模的工作量，缩短非标项目的设计周期。
