机车后视镜安装支架总成三维设计

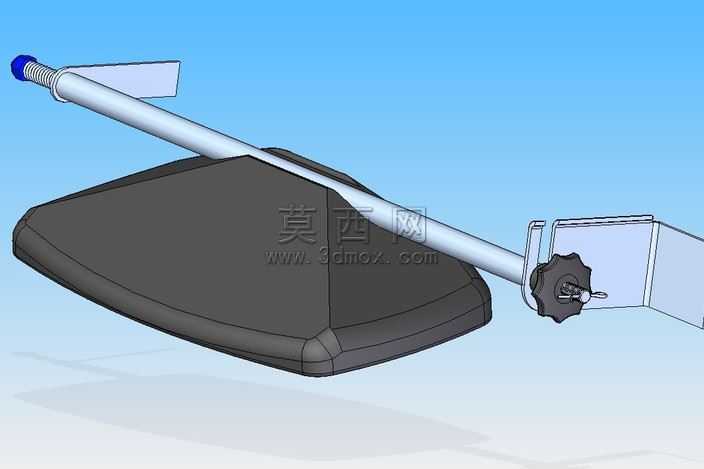

本作品为机车头部后视镜安装结构的三维建模设计，整体采用自顶向下的参数化建模思路完成，先根据机车头部外轮廓的安装基准确定整体布局，再逐一拆分各个功能零件完成细节构建。建模过程中首先完成基座部分的设计，基座采用贴合机车头部曲面的弧面造型，底部做了加厚包边处理，既保证与车头外壳的贴合度，也提升了结构的抗冲击强度，基座边缘做了圆角过渡处理，避免应力集中的同时也符合外观件的设计要求。其次完成镜杆部分的建模，镜杆采用细长圆管结构，一端设置外螺纹段用于安装调节锁紧结构，另一端与后视镜镜片安装座做一体化连接，镜杆的长度与弯折角度经过多轮参数调整，保证驾驶员拥有充足的后方观察视野。调节锁紧结构采用旋钮式设计，旋钮表面做了防滑齿纹处理，方便徒手操作调整镜片角度，内部设置压紧垫片结构，保证调整后角度不会因车辆行驶振动发生偏移。镜片部分采用曲面建模完成，符合光学视野要求的曲率设计，材质上区分了玻璃镜片、金属支架、塑料旋钮三类不同材质，渲染时分别赋予对应的材质属性：玻璃部分设置高透明度与低粗糙度参数，还原镜面的反光效果；金属杆与基座部分赋予哑光金属漆材质，模拟机车常用的喷塑金属质感；旋钮部分赋予黑色工程塑料材质，添加细微的颗粒纹理提升真实感。整体装配过程中严格按照实际装配逻辑添加配合约束，螺纹连接部分做了简化处理保证模型轻量化，同时保留了所有关键安装尺寸与配合间隙，可直接用于后续的工程图导出与结构验证，整体结构设计兼顾了实用性与工艺性，符合轨道交通车辆外饰件的设计规范。
