纵列双旋翼运输直升机CH47奇努克结构建模

　　本次建模还原的纵列双旋翼运输直升机，是重型战术运输场景下的核心航空装备，不同于常规单旋翼带尾桨的直升机构型，其前后纵列布置的两副反转旋翼，直接抵消了旋翼旋转产生的反扭矩，省去了尾桨传动结构的功率损耗，整套动力输出可全部用于升力与前飞拉力的生成，这一构型在大载重运输场景下的优势十分突出。从实际应用场景来看，这类直升机主要承担战场纵深的兵力投送、装备吊运、物资转运任务，也可在抢险救灾场景下完成大型工程设备、救灾物资的无机场起降投送，不需要依赖平整的起降跑道，在山地、丛林、滩涂等复杂地形下的适配性远优于固定翼运输机。

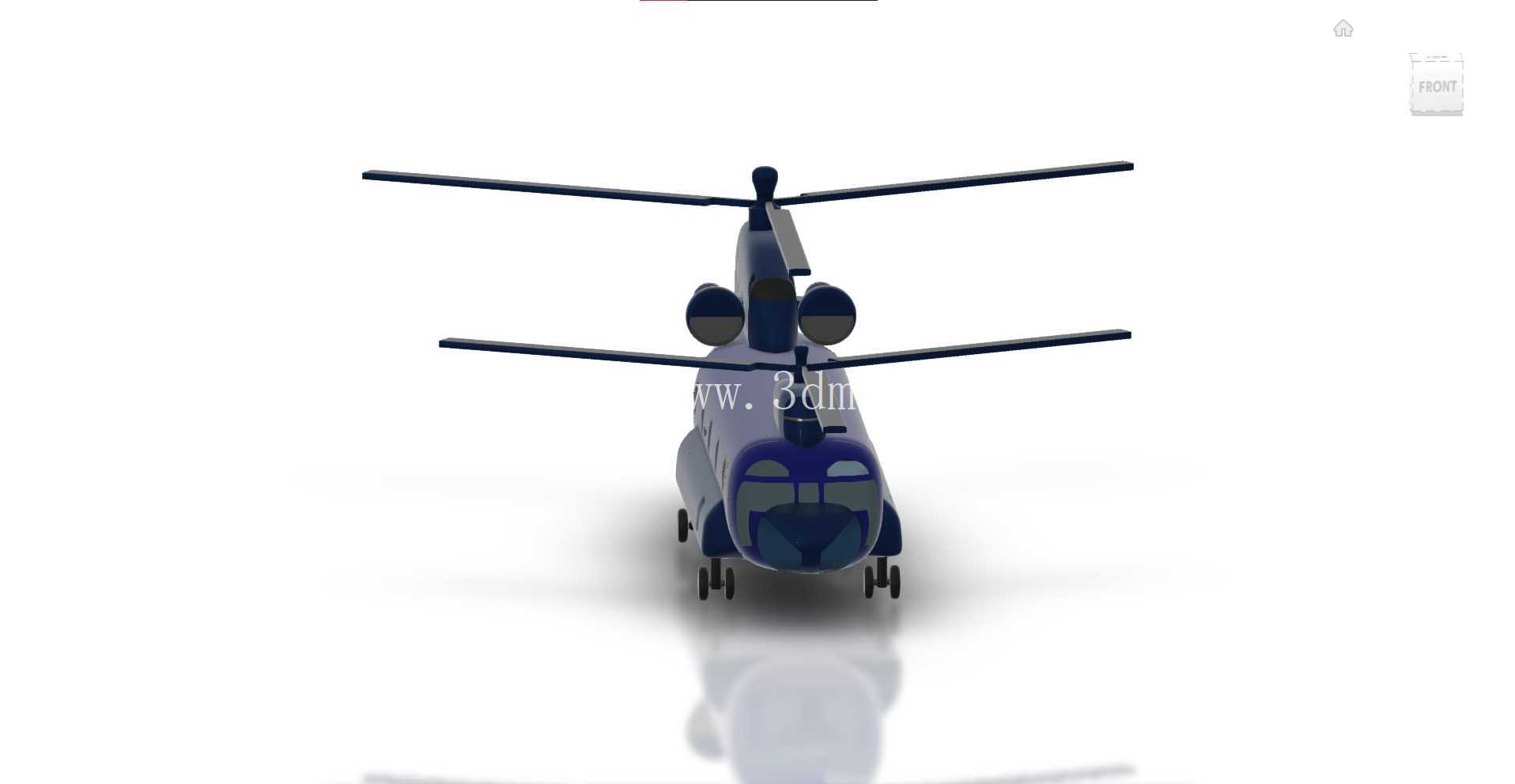

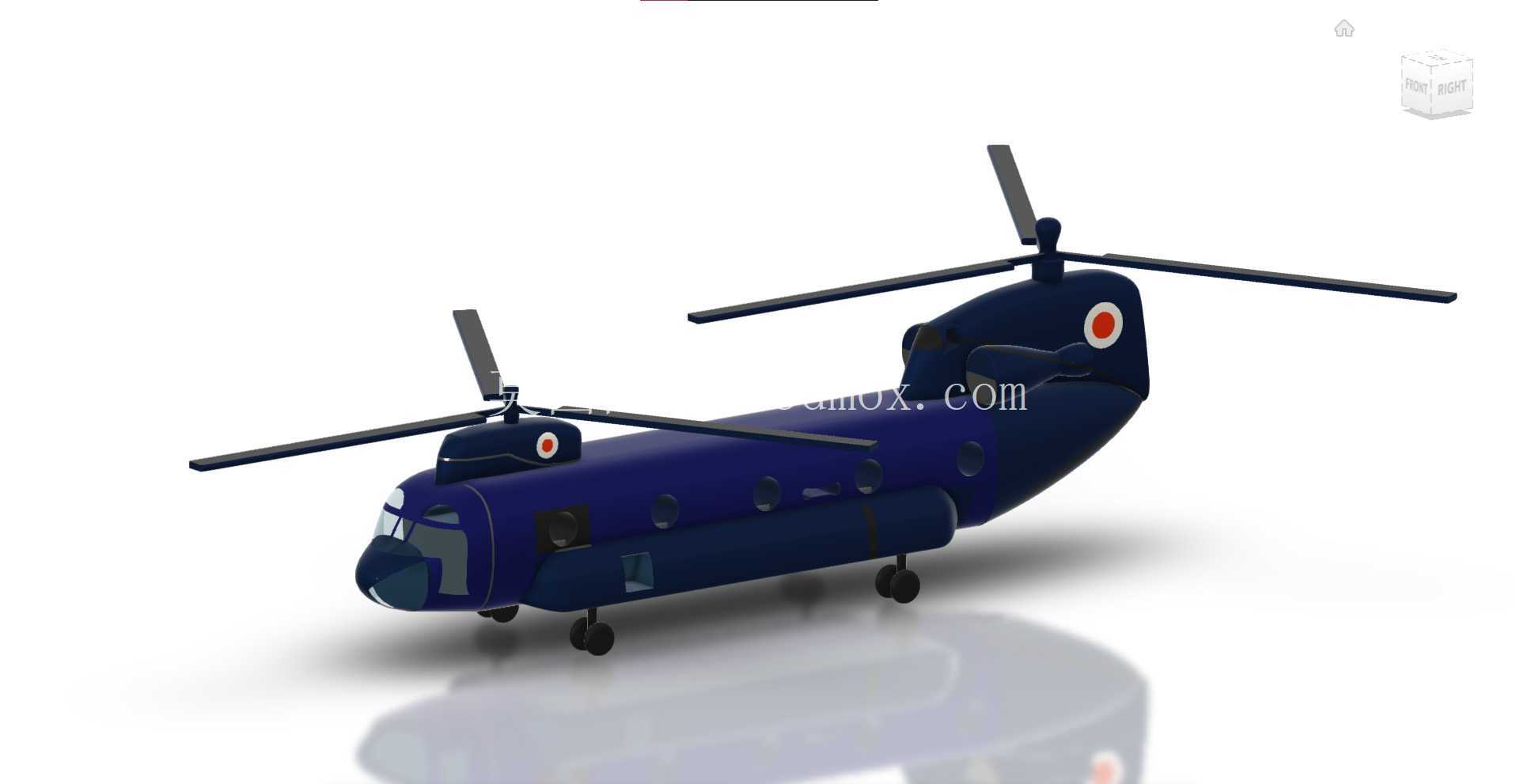

　　建模过程中首先梳理了整机的气动布局逻辑，前旋翼塔座位于驾驶舱后上方，后旋翼塔座位于尾段机身的上方，两副旋翼的旋转平面在纵向存在少量重叠，既控制了整机的纵向长度，也避免了两副旋翼在运动过程中出现干涉。机身主体采用大截面的长筒形半硬壳结构，截面轮廓兼顾了内部货舱的容积利用率与飞行过程中的气动阻力控制，机身侧面布置有连续的圆形舷窗，对应货舱内的人员乘坐位置，机身尾部设置有可向下开启的跳板式舱门，方便车辆、大型装备直接驶入货舱，这一结构在建模时单独拆分了舱门的铰接边界，可还原舱门开启的不同角度状态。

　　起落架部分采用前三点式不可收放起落架布局，前起落架为双轮结构，布置在驾驶舱下方，主起落架为两组双轮结构，分别布置在机身中部下方的两侧整流罩内，起落架的支柱行程、轮胎尺寸均按照实际装备的安装边界做了等比例还原，轮胎与机身下部的间隙满足着陆缓冲过程中的压缩行程需求，不会出现机腹触地的干涉问题。机身两侧设置有突出的发动机短舱，分别为前后两副旋翼提供动力输出，短舱的外形做了流线型修型，降低前飞过程中的气动阻力，短舱与旋翼塔座之间的传动路径在建模时预留了结构空间，可支持后续细化传动系统的装配建模。

　　旋翼系统的建模还原了每片桨叶的翼型轮廓与扭转角度，桨叶与桨毂的连接位置保留了铰接结构的活动空间，可模拟桨叶的挥舞、摆振运动状态，桨毂顶部的整流罩外形与实机保持一致，降低旋翼旋转过程中的气动干扰。机身尾部的垂直安定面做了后掠设计，用于提升前飞过程中的航向稳定性，机身表面的口盖、天线、航行灯等细节结构均按照实机的布置位置做了还原，机身侧面的圆形标识位置也对应实机的涂装标识区域。

　　从尺寸边界来看，整机纵向长度控制在满足货舱装载需求的合理区间，旋翼转动时的最大直径对应的横向边界，满足在狭窄场地起降的尺寸要求，机身高度兼顾了货舱内部的净高需求与整机的重心控制，前后旋翼的高度差经过匹配，避免前飞过程中后旋翼受到前旋翼下洗气流的过度干扰。建模过程中所有部件的装配间隙均按照航空装备的实际装配公差做了预留，机身蒙皮的分块线、铆钉线等工艺细节也做了简化还原，既保证了模型的视觉真实感，也控制了整体的面数规模，可直接用于飞行模拟场景、航空装备展示场景的可视化需求，也可作为航空装备结构教学的演示模型，帮助从业者理解纵列双旋翼直升机的结构布局特点与设计逻辑。
