航空单轮支柱式起落架结构三维设计

　　在民用支线飞机、通用航空固定翼飞行器的地面滑跑、起降冲击缓冲、停机承载场景中，起落架作为唯一承接机身与地面载荷的核心结构部件，其结构强度、缓冲性能、收放可靠性直接决定飞行器的地面操作安全性与起降阶段的结构寿命。本次呈现的单轮支柱式起落架结构，采用经典的油气缓冲支柱作为核心承载主体，区别于早期的弹簧钢板式起落架，油气缓冲结构可通过油液阻尼孔的节流作用消耗着陆冲击动能，配合高压氮气腔的弹性变形实现多级缓冲，避免硬着陆过程中冲击载荷直接传递至机身主承力框，降低机身结构的疲劳损伤风险。

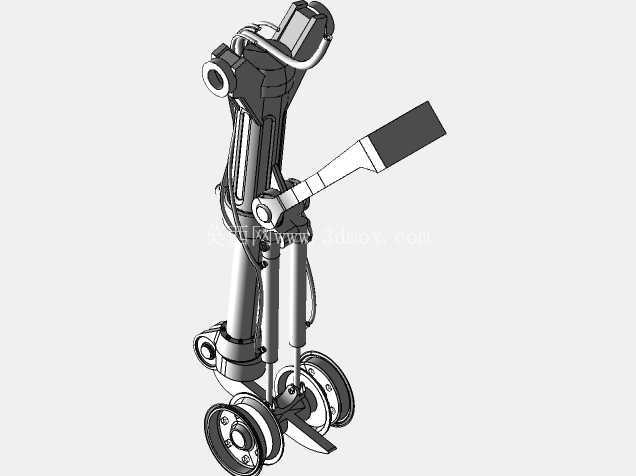

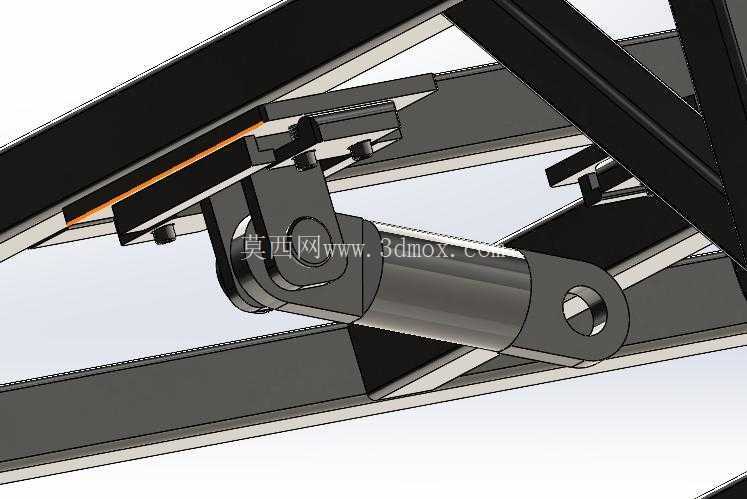

　　从结构布局来看，该起落架采用单轮配置，适配最大起飞重量10吨级以内的通用航空飞行器，机轮组件集成了刹车盘安装接口、轮轴轴承配合位，可适配主流的航空低压轮胎，满足草地、硬化铺装跑道等不同起降场地的接地压强要求。收放机构采用斜置撑杆式设计，配合液压作动筒实现起落架的收放动作，收放过程中撑杆可越过结构死点，在放下锁定位置形成稳定的三角承载结构，无需额外的机械锁止机构即可承受着陆阶段的最大垂向载荷，同时减少了锁止机构带来的重量冗余与故障点。

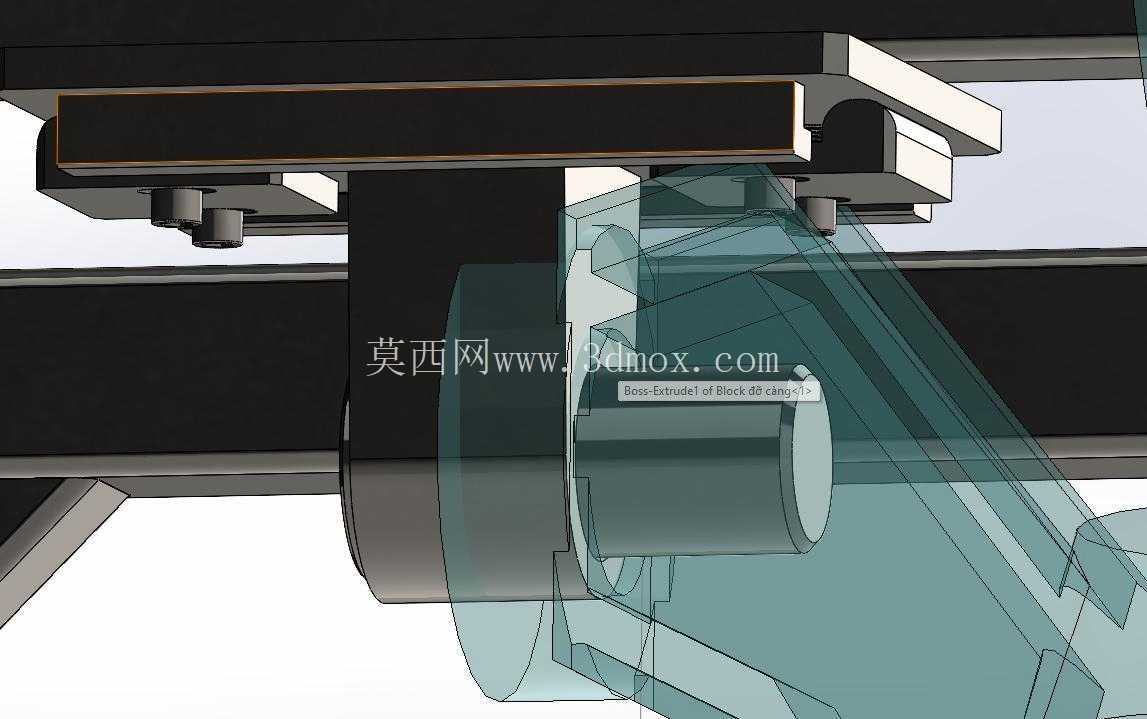

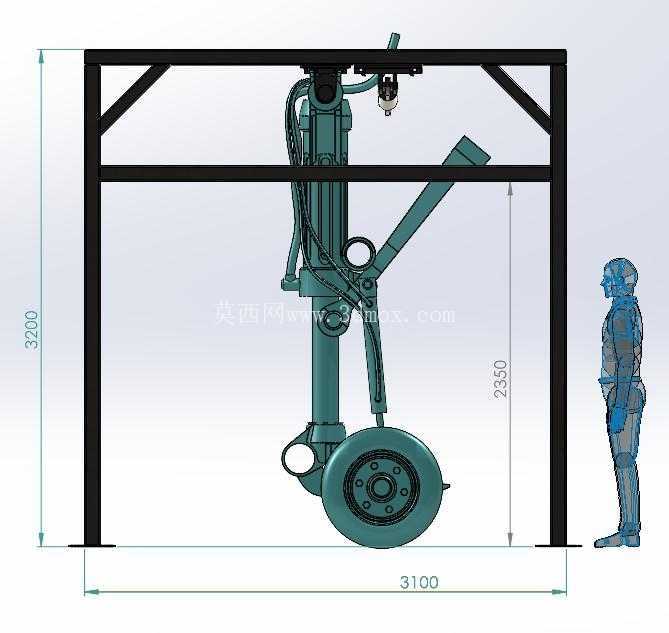

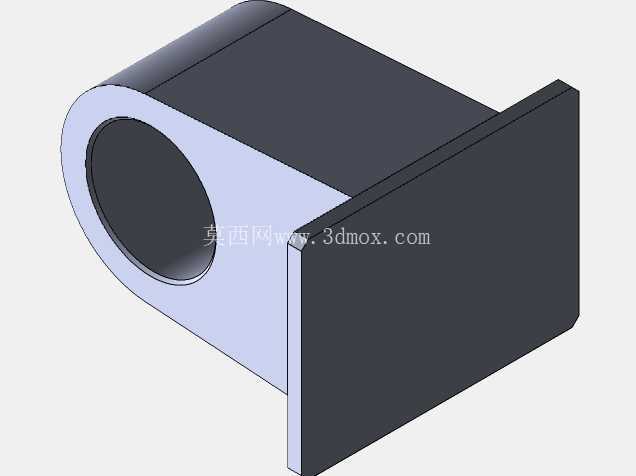

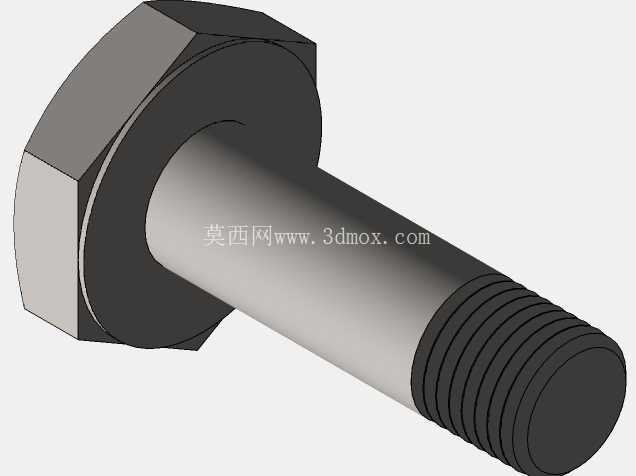

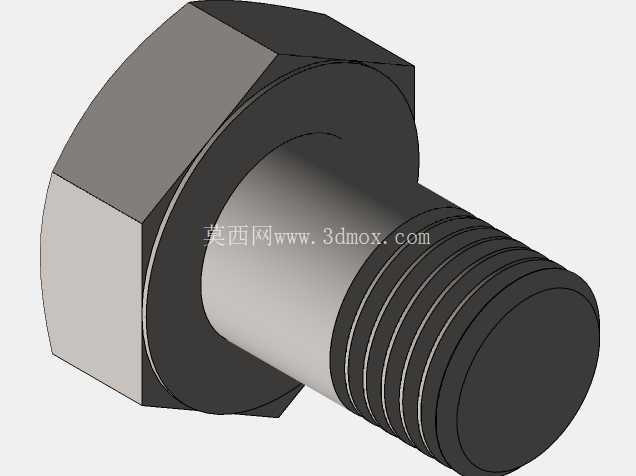

　　设计过程中首先明确了安装边界约束，整体结构的垂向总高度为2350mm，横向安装跨度为3100mm，该尺寸参数可直接适配机身下部起落架舱的预留空间，安装接口位于缓冲支柱上部的铰接耳片位置，可通过螺栓与机身承力框上的安装座直接连接，无需额外设计转接支架，减少装配环节的应力集中点。缓冲支柱的外筒采用高强度合金钢锻造后机加工成型，内壁粗糙度控制在Ra0.8以内，保证活塞运动过程中的密封件使用寿命，活塞与外筒之间采用多道密封圈组合设计，包含防尘圈、斯特封、O型密封圈，可适应-40℃到60℃的高空到地面温差环境，避免缓冲油液泄漏与氮气腔压力损失。

　　在功能特性设计上，该起落架除了核心的缓冲承载功能外，还集成了起落架位置信号触发接口，可在收上、放下到位位置触发机上的位置指示信号，方便飞行员确认起落架状态；机轮的轮轴设计预留了刹车机构的安装空间，可适配盘式液压刹车组件，满足滑跑阶段的减速制动与地面转弯操作需求。结构受力路径经过多轮拓扑优化，垂向着陆载荷依次通过机轮、轮轴、缓冲支柱活塞、缓冲支柱外筒、上部铰接耳片传递至机身承力结构，侧向载荷则通过斜撑杆传递至机身侧部承力点，避免单一结构件承受复合载荷导致的应力集中。

　　针对日常维护需求，缓冲支柱上部设计了充气嘴与油液加注口，可在地面维护时直接检测氮气腔压力、补充缓冲油液，无需拆解整个起落架结构；机轮的轮缘采用分体式设计，更换轮胎时仅需拆卸一侧轮缘即可完成操作，降低外场维护的工作量。整个结构的运动间隙经过反复校核，收放过程中机轮、撑杆、作动筒与周边结构的最小间隙大于25mm，避免飞行过程中结构振动导致的运动干涉，同时在收上位置可完全收入机身下部的起落架舱内，减少飞行阶段的气动阻力。

　　从实际应用场景出发，该结构可直接作为通用航空飞机、小型公务机的前起落架或主起落架设计参考，建模过程中完整还原了所有零件的配合关系、安装孔位尺寸、运动副约束，可直接用于起落架的收放运动仿真、着陆冲击载荷有限元分析，也可作为航空类专业教学中起落架结构原理的演示模型，帮助设计人员快速理解支柱式起落架的工作逻辑与结构组成。
