轻量化直流无刷无人机动力电机结构设计

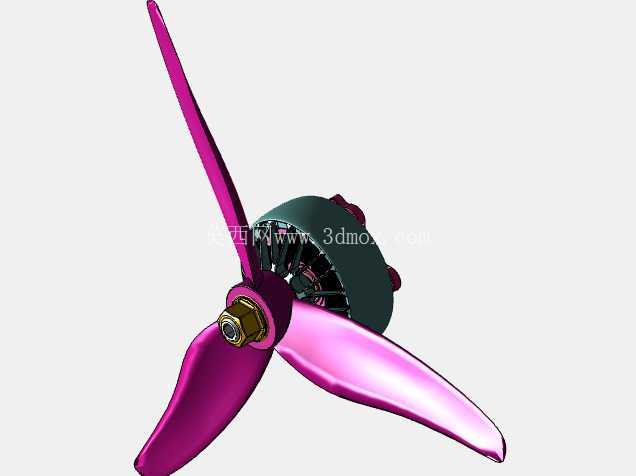

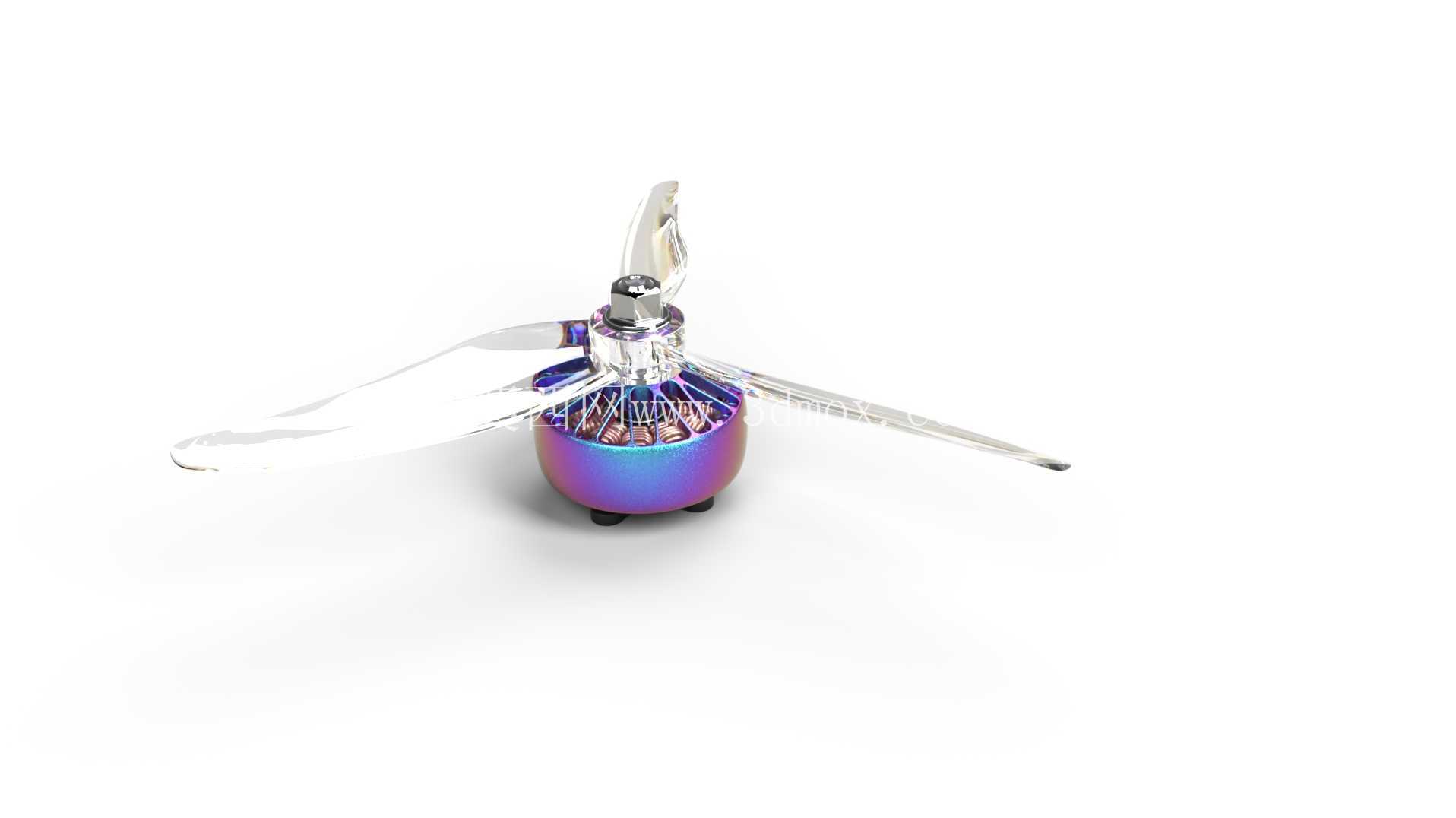

　　在消费级及工业级多旋翼无人机的动力系统选型中，无刷直流电机始终是核心执行部件，这类电机直接决定了飞行器的悬停效率、负载能力与续航表现，区别于传统有刷电机的机械换向结构，无刷设计通过电子换向消除了碳刷磨损带来的寿命短板，同时大幅降低了运转过程中的电磁干扰与机械损耗，适配无人机长时间高频次的作业需求。这款电机采用外转子结构设计，定子绕组固定于中心安装基座，转子外壳集成永磁体与桨叶安装位，运转时外转子直接带动螺旋桨旋转，省去了中间传动环节的能量损耗，动力传递路径更短，响应速度更快，能够飞控系统输出的转速指令在毫秒级完成调整，匹配无人机飞行过程中频繁的姿态修正、动力升降需求。从设计思路来看，这款电机核心围绕轻量化目标做结构优化，转子外壳采用薄壁金属结构搭配炫彩表面处理，在保证结构强度足以承受高速旋转离心力的前提下，尽可能削减非受力区域的材料厚度，中心定子基座预留了标准的安装孔位，能够适配市面上主流的多旋翼无人机机臂安装尺寸，安装边界充分考虑了不同机架的装配公差，基座底部的出线槽做了圆角过渡处理，避免装配过程中刮伤绕组绝缘层，同时也能减少飞行过程中气流对线束的扰动。

　　实际应用场景中，这类电机不仅可用于DIY组装的航拍无人机、穿越机，也能适配小型植保无人机、巡检无人机的动力需求，搭配对应尺寸的螺旋桨时，能够根据起飞重量匹配不同KV值的绕组方案，低KV版本适配大尺寸桨叶提供更大拉力，适合挂载作业设备的工业级无人机，高KV版本适配小尺寸高速桨，适合追求机动性能的FPV穿越机。从结构细节来看，电机的输出轴采用高强度不锈钢材质，与转子外壳的配合处做了过盈配合设计，避免高速旋转时出现轴体松动，桨叶安装位设置了标准的卡扣锁紧结构，搭配桨夹使用时能够快速完成螺旋桨的拆装更换，同时保证高速旋转时桨叶不会出现松脱移位。

　　电机内部的轴承采用双轴承支撑结构，上下两个轴承分别承受径向载荷与轴向拉力，抵消螺旋桨旋转时产生的轴向拉力与振动，延长电机的连续运转寿命，绕组采用多股漆包线并绕的方式，降低大电流工况下的集肤效应，提升电机的过载能力，在短时间大油门输出时不会出现绕组过热退磁的问题。在三维建模过程中，这类电机的结构需要重点关注转子与定子之间的气隙均匀度，气隙过大会降低电机的磁能利用率，导致动力输出效率下降，气隙过小则可能在高速旋转时出现转子与定子剐蹭的问题，建模时需要严格控制配合公差，同时要做动平衡仿真验证，避免转子质量分布不均导致高速运转时产生异常振动，影响飞行器的飞行稳定性。

　　安装边界方面，电机基座的安装孔距采用行业通用的标准尺寸，能够直接适配市面上多数碳纤机臂的安装座，不需要额外做转接件加工，电机的总高度与最大外径充分考虑了机臂的安装空间，不会出现与机架结构、电调设备干涉的问题，出线方向可以根据机臂走线需求调整，方便整机布线时将动力线隐藏于机臂内部，降低飞行过程中的风阻。针对DIY设计与渲染场景，这款模型的外观细节还原了量产电机的表面处理与结构特征，既可以用于无人机整机装配的干涉检查，也能用于产品展示阶段的渲染输出，直观呈现动力系统的装配效果，在做整机结构设计时，设计师可以直接调用该模型匹配机架结构，验证电机与桨叶、机臂、起落架之间的安全距离，避免后续打样阶段出现装配干涉问题，缩短产品开发的迭代周期。
