手动式工件定位打孔作业工装台

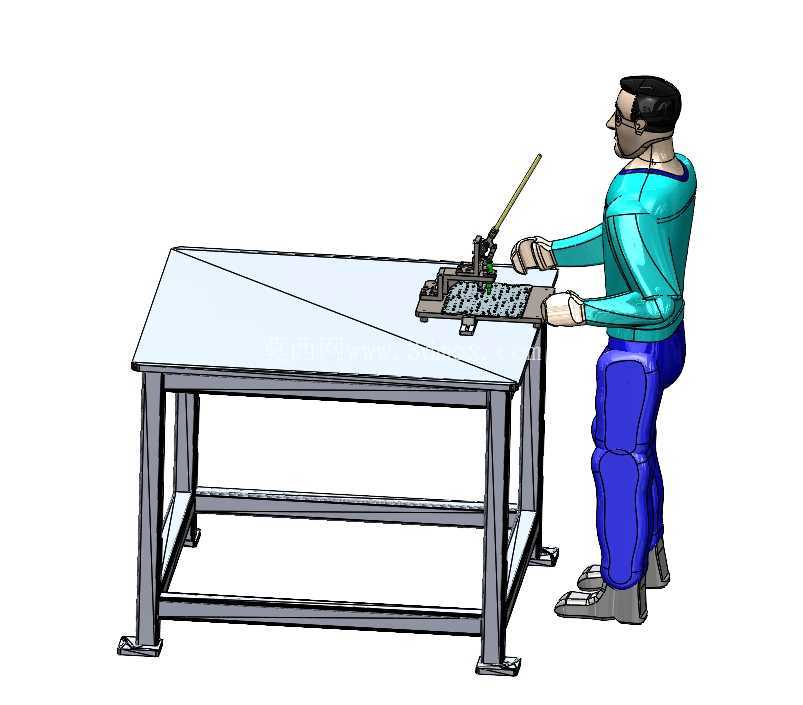

　　这套手动打孔作业工装，是面向小批量多品种工件钻孔工序设计的工位级作业装备，整体采用工作台集成夹具的布局形式，作业人员站立即可完成全部操作，适配车间内零散工件的钻孔加工需求，无需搭配大型专用钻床的固定工位，可灵活布置在装配线旁、返修区或者小批量加工班组的作业区域。从结构布局来看，整套工装的承载主体采用方管焊接式工作台结构，桌架选用标准矩形钢管拼焊成型，底部设置可调式支撑脚，可根据车间地面的平整度调整支撑高度，保证工作台面的水平度，避免钻孔过程中因台面倾斜导致的孔位偏差。工作台面采用加厚钢板加工而成，表面做磨削处理保证平面度，夹具主体通过螺栓固定在台面靠近作业人员的一侧，预留出足够的工件摆放、取放空间，作业人员操作时，

　　左手可扶持工件完成定位装夹，右手操作进给手柄完成钻孔进给，动作路径符合人体工程学设计，长时间作业也不易产生疲劳。夹具部分的设计核心是快速定位与夹紧的功能平衡，定位基准面根据待加工工件的外形特征做了适配型设计，设置了可调节的定位挡块，能够适配一定尺寸范围内的同类型工件，无需更换夹具即可完成不同规格工件的钻孔作业；夹紧机构采用手动杠杆式结构，通过手柄的转动带动压块下行压紧工件，夹紧力的大小可通过调整压块的行程进行控制，既能够保证钻孔过程中工件不会发生位移，也不会因为夹紧力过大导致薄壁工件产生变形。钻孔进给机构采用直线导轨导向，保证钻头进给过程中的直线度，避免孔位出现偏斜，手柄的力臂经过优化设计，作业人员施加较小的力即可获得足够的进给力，

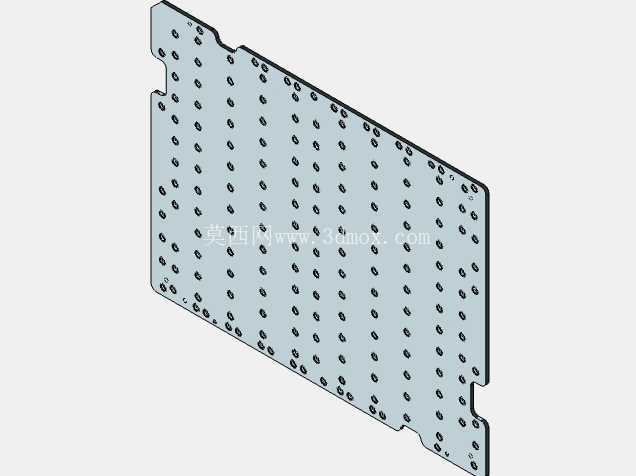

　　降低操作强度。在实际应用场景中，这类工装主要用于交流稳压器生产过程中，壳体类、安装板类零件的侧向或者平面钻孔工序，这类零件往往批量不大，孔位精度要求中等，如果采用数控钻床或者专用钻模加工，换型调整的时间占比过高，生产成本不划算，而采用这种手动打孔工装，既能够保证孔位的位置精度满足装配要求，又能够快速换型适配不同的工件，大幅提升小批量加工的效率。设计过程中，首先考虑的是作业的可达性，夹具的安装位置距离工作台边缘的距离经过反复校核，保证作业人员站立时手臂自然弯曲即可触及操作手柄和工件装夹位置，工作台的高度按照成年男性站立作业的舒适高度设定，避免弯腰或者抬臂过高的操作姿势。其次是夹具的刚性，焊接桌架的内部设置了多道横向和斜向的加强筋，避免钻孔过程中台面产生振动，影响钻孔的表面质量和孔位精度，导向部分的导轨选用刚性足够的标准件，配合间隙控制在合理范围内，既保证进给顺畅，又不会出现晃动。安装边界方面，整套工装的占地面积控制在常规工作台的尺寸范围内，不需要额外的地基固定，直接放置在车间平整地面上，调整好支撑脚即可投入使用，外接气源或者电源，纯手动操作的形式也让它的布置更加灵活，甚至可以根据生产节拍的变化，随时移动到需要的作业区域。在功能细节上，工作台面预留了切屑收集的空间，钻孔产生的金属切屑可以顺着台面的预留槽汇集到下方的收集盒中，方便日常清理，夹具的所有活动连接部位都设计了润滑注油孔，定期加注润滑脂即可保证操作的顺畅性，延长工装的使用寿命。

　　定位挡块的调整采用快拧螺栓结构，调整时不需要使用额外的工具，松开螺栓即可滑动挡块到需要的位置，拧紧后即可完成定位，换型时间可以控制在一分钟以内，非常适合多品种小批量的生产模式。夹紧压块的接触面上粘贴了聚氨酯防滑垫，既能够增加夹紧的摩擦力，又可以避免压块直接接触工件表面造成压痕，影响工件的外观质量。钻孔位置设置了可更换的钻套，钻套根据常用的钻头尺寸做了系列化配置，更换钻套即可适配不同直径的钻头，钻套的磨损后也可以快速更换，不需要对整个夹具进行返修，降低了工装的维护成本。从结构设计的合理性来看，整套工装没有采用复杂的传动结构，全部采用成熟的机械结构实现功能，故障率极低，即使出现故障，车间的维修人员也可以快速排查修复，不需要专业的售后人员到场，非常适合生产一线的使用环境。
