带可移动护栏工业操作平台设计

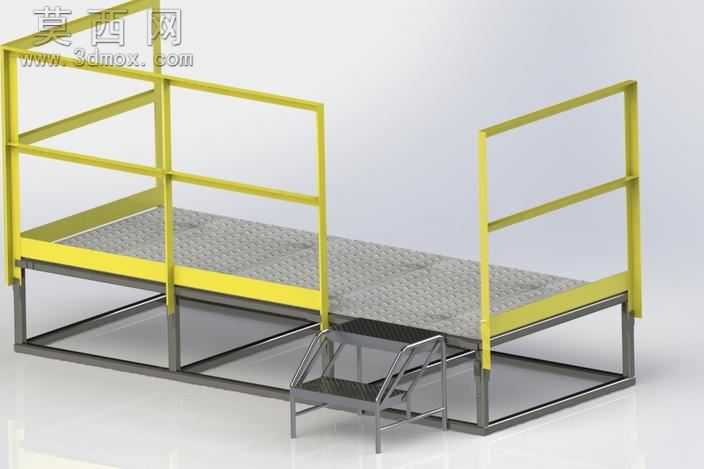

本作品为工业场景使用的带可移动护栏操作平台三维建模成果，建模过程中严格遵循工业设计规范与OSHA安全标准要求，先通过基准面定位搭建整体框架的空间坐标体系，逐一绘制底部支撑框架、平台台面、侧边护栏、登乘梯步的草图轮廓，再通过拉伸、焊接、装配约束完成各部件的组合。模型材质区分清晰，底部支撑框架采用哑光深灰色金属材质模拟碳钢方管焊接结构，表面做防锈喷涂质感处理；平台台面采用花纹防滑钢板材质，还原真实工业踏板的凹凸防滑纹理，提升视觉真实度；侧边护栏采用醒目的亮黄色安全警示漆材质，符合工业现场安全防护设施的配色规范，登乘梯步的扶手采用抛光不锈钢金属质感，踏板做防滑纹路处理。结构设计上，平台整体为长方形作业面，底部采用矩形方管焊接成整体支撑底座，保证整体承重稳定性，台面距离地面高度符合常规工业操作的人机工程高度要求；侧边护栏为三段式横栏加竖撑结构，高度严格遵循OSHA标准44英寸要求，前侧护栏设置为可移动调整结构，可根据作业需求向左或向右开启调整，适配不同位置的作业对接需求；登乘梯步设置在平台前侧，为两级踏步结构，两侧加装弧形扶手，方便操作人员上下平台。设计思路围绕工业现场的实际作业安全与使用灵活性展开，既满足固定位置的站立作业防护需求，又通过可移动护栏的设计适配需要对接设备、临时开口的作业场景，同时严格遵循安全标准中关于护栏高度、开口防护的要求，当平台开口端正对运行机械时可通过调整护栏位置形成有效防护，整体模型结构完整，各部件装配关系清晰，渲染效果还原了工业金属构件的真实质感，可用于工业安全设施展示、作业场景布局规划、非标工装设计参考等场景。
