螺旋式食品快速速冻装置结构设计

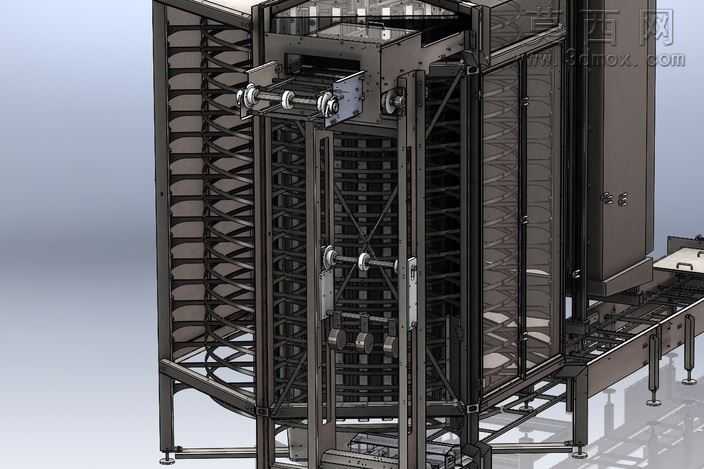

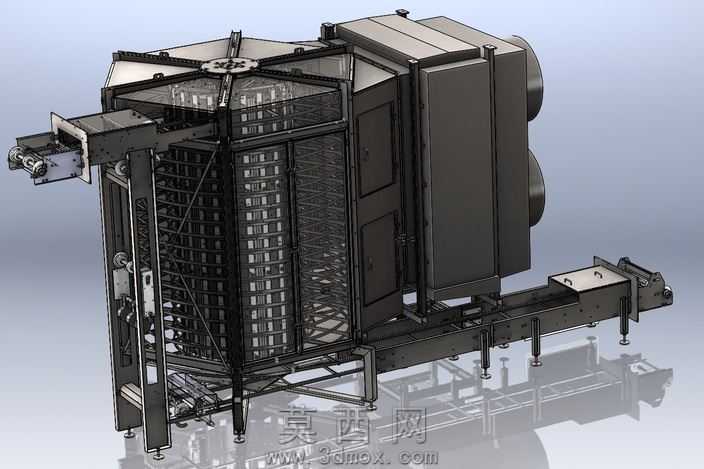

本作品为螺旋式食品快速速冻装置的三维建模设计，整体采用立式塔状螺旋布局，在有限的占地空间内最大化延长食品的冷冻输送路径，适配食品加工厂连续化速冻生产的需求。建模过程中严格按照食品加工设备的卫生设计规范搭建结构，主体框架采用方管型材拼接的支撑结构，所有连接部位做圆角过渡处理，避免卫生死角，便于生产后的清洁消杀作业。核心的螺旋输送组件采用多层环绕式网带设计，建模时精准还原了网带的张紧调节机构、侧边导向轮组以及驱动端的传动辊结构，驱动模块设置在装置侧部，通过链轮传动带动网带沿螺旋轨道匀速运行，保证食品在低温舱内匀速移动，获得均匀的冷冻效果。装置外部设置全封闭的保温舱体结构，舱门采用合页连接的透明视窗设计，既可以减少冷量流失，也方便操作人员实时观察内部的速冻作业状态，舱体底部设置可调式支撑脚杯，可根据车间地面情况调整设备水平度，保证运行稳定性。进料端与出料端分别对接外部生产线的输送结构，建模时预留了标准的对接接口尺寸，可适配不同规格的前端加工生产线。渲染阶段采用工业设备常用的金属拉丝与哑光不锈钢材质，还原食品级设备的真实质感，对传动部件、支撑结构、舱体分别赋予对应材质，通过光影效果突出各部件的装配关系与结构层次，整体模型装配逻辑严谨，所有运动部件均保留了合理的运动间隙，可直接用于后续的工程出图、运动仿真以及生产方案验证，为食品速冻生产线的设备选型、布局规划提供直观的三维参考。
