弯段链式物料处理输送设备结构设计

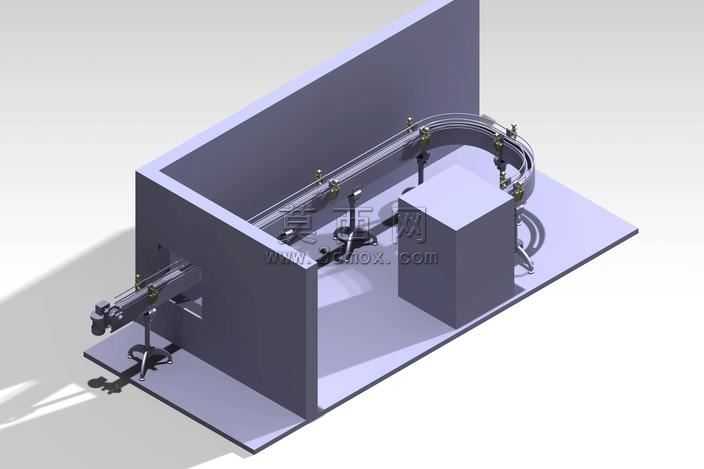

本作品为适配物料处理场景的弯段链式输送设备三维建模成果，整体采用Solidworks完成全参数化建模，所有零部件均按照实际工业加工标准设定尺寸公差与装配关系，模型无破面、无冗余特征，可直接导出用于工程出图、运动仿真与有限元分析。建模过程中首先完成整体布局规划，针对输送路径存在90度转向的需求，设计了弧形导轨配合双排输送链的核心结构，链节采用标准化工业链节参数建模，每处链节铰接位置均设定了合理的转动配合约束，可完整模拟链条沿直段、弯段导轨的循环运动过程。设备主体支撑结构采用钢板焊接式机架设计，直段输送部分设置可调式支撑脚，可根据现场安装地面的平整度调节机架水平度，保证链条运行过程中不会出现偏载、卡滞问题；弯道段导轨采用一体式铣削成型结构建模，导轨内侧设置耐磨衬条安装位，可预留后期更换耐磨配件的结构空间，降低设备长期运行的维护成本。驱动端布置在直段进料位置，采用电机配合链轮的驱动结构，链轮的齿形参数完全匹配输送链节距，建模时还原了链轮与链条的啮合传动关系，可直观呈现动力传递路径；设备中部设置的立式挡护结构采用钣金折弯工艺特征建模，表面做哑光金属材质渲染，还原了实际设备的焊接、折弯工艺细节，挡护结构可避免输送过程中物料从侧边滑落，同时对内部运行的链条形成安全防护，避免生产过程中出现安全隐患。渲染阶段针对不同零部件赋予了对应材质：机架部分采用Q235钢板喷塑材质，呈现哑光深灰质感；输送链条与链轮采用45号钢调质材质，呈现金属亮面质感；耐磨衬条采用超高分子量聚乙烯材质，呈现哑光乳白色质感；支撑脚采用铸铁镀锌材质，呈现银灰色金属质感，整体渲染效果贴近实际工业设备的真实外观。设计过程中充分考虑了设备的拆装维护需求，所有紧固件均采用标准件库内的内六角螺栓、螺母建模，每个连接位置均预留了合理的扳手操作空间，后期装配与维护时无需额外加工避让位；同时针对输送物料的尺寸范围，设定了合理的输送面宽度与弯道转弯半径，可适配常规盒装、块状工业物料的转向输送需求，整体结构紧凑，运行平稳，可直接集成到自动化生产线的物料流转环节中使用。
