涡轮增压用径向涡轮叶片结构设计

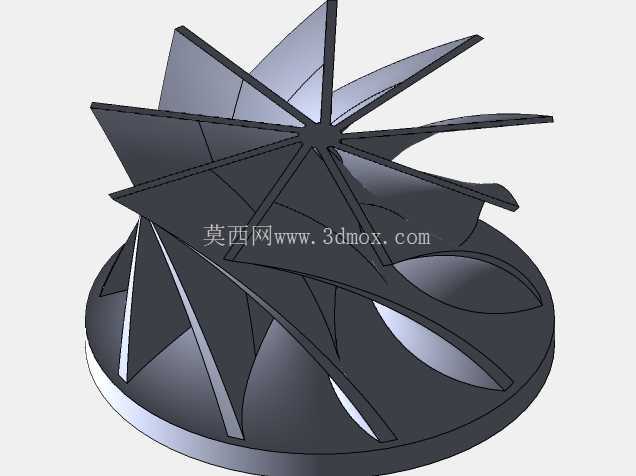

　　在车用内燃机、小型航空活塞发动机、工业辅助动力单元的增压系统里，涡轮叶片是直接承接排气能量、驱动压轮端完成进气压缩的核心做功部件，其型线精度、结构刚度直接决定整套增压系统的能量转换效率与运行可靠性。这套径向式涡轮叶片采用后弯三元流构型，区别于早期直叶片的简单结构，每一片叶片的型面都沿径向高度做连续扭转，从轮盘根部的大安装角逐步过渡到叶尖的小安装角，适配排气从蜗壳出口进入叶轮时的气流角变化，减少气流在叶道内的分离损失，避免低转速工况下出现气流喘振，拓宽增压器的高效运行区间。

　　从结构细节来看，叶片与底部轮盘采用一体化实体连接，轮盘外缘做了圆弧过渡处理，消除叶片根部的应力集中点，能够承受排气最高近千摄氏度的热冲击，以及最高每分钟十几万转转速下的离心载荷。叶片前缘做了小圆角钝化处理，避免长期受排气中微小颗粒冲蚀出现缺口，叶尖与轮盘外缘保留均匀的间隙，匹配增压器涡轮壳的内壁型面，既保证转动时无刮蹭，又尽可能减小叶尖间隙带来的漏气损失，提升能量利用率。叶片数量经过流场仿真匹配，相邻叶片构成的流道截面沿气流流动方向逐步收缩，引导高温高压排气在流道内逐步膨胀加速，将气体的焓值转化为叶轮旋转的机械能，输出扭矩带动同轴的压气机叶轮完成进气压缩，提升内燃机的进气充量，让小排量发动机能够输出更大的扭矩与功率。

　　在实际安装匹配层面，轮盘中心预留了与涡轮轴配合的安装基准面，安装时需要保证轮盘端面与轴的垂直度控制在0.02mm以内，避免高速转动时出现动不平衡量，引发增压器轴系振动、轴承过早磨损的问题。叶片的整体径向尺寸需要匹配对应排量发动机的涡轮箱流道，过大的叶轮直径会导致低速响应滞后，出现增压迟滞现象，过小的叶轮则无法在高负荷工况下提供足够的增压压力，无法满足发动机的功率输出需求。设计过程中需要反复迭代叶型的中弧线曲率、叶片厚度分布，根部厚度要满足离心力下的强度要求，叶尖厚度在保证刚度的前提下尽可能做薄，降低叶片的转动惯量，让涡轮在发动机排气流量变化时能够快速响应，提升整车的加速性能。

　　这类涡轮叶片的工作环境极为苛刻，长期处于高温、高速、交变载荷的工况下，型面的微小偏差都会导致流场不均，引发局部热应力过高，出现叶片疲劳断裂的故障。建模过程中需要保证每一片叶片的型面曲率连续，无突变折角，相邻叶片的分度误差控制在极小范围内，保证整个叶轮的动平衡精度，减少高速运转时的振动噪声。在实际应用场景中，除了车用内燃机增压系统，这类径向涡轮结构也被广泛应用在小型燃气轮机、涡轮膨胀机、航空辅助动力装置中，核心作用都是实现流体能量与旋转机械能的转换，只是根据不同的工质参数、转速要求调整叶片的型线角度、厚度分布与轮盘的结构尺寸，匹配不同设备的性能需求。
