汽车连接器激光双次检测装置设计

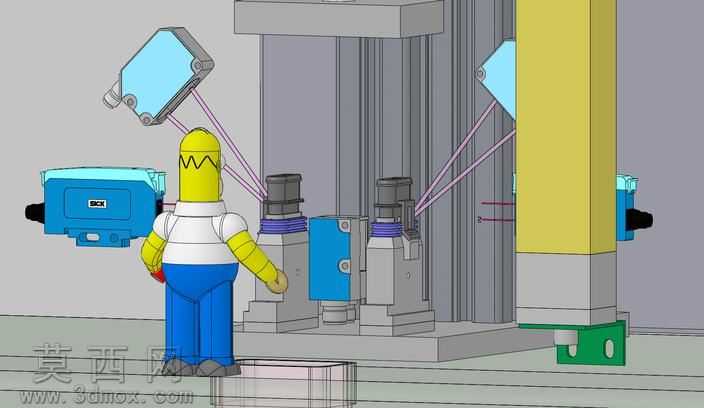

本作品为面向汽车行业的连接器故障激光双次检测装置，采用三维参数化建模完成整体方案搭建，整体结构围绕多工位激光探测逻辑进行布局。建模过程中首先完成支撑立柱、安装基座等承载结构的搭建，采用金属质感材质赋予基座、立柱部件，还原工业设备厚重稳固的视觉特征；针对激光发射与接收模块，分别建模了可调节角度的安装支架，支架预留多组安装孔位，可适配不同规格连接器的检测角度需求，模块外壳采用工程塑料材质，表面做哑光处理，避免激光反射干扰检测精度。装置集成气动定位组件，建模时还原了气动接头、缸体的细节结构，配合定位夹具实现待检测连接器的精准固定，双检测工位对称布局，可同时完成两次独立激光检测，避免单次检测的误判问题。防护围栏部分采用半透明材质模拟安全防护挡板，既不遮挡激光光路的可视化呈现，也还原了工业现场的安全防护设计。整体渲染采用等轴测视角，清晰呈现各部件的装配关系，激光束采用半透明紫色材质模拟光路走向，直观展示检测原理。设计思路上以汽车连接器生产线上的在线检测需求为核心，兼顾检测精度与工位效率，各功能模块采用模块化建模思路，便于后续根据产线需求调整工位数量、更换检测模块，装置底部的安装底板预留标准安装槽位，可直接适配现有产线的安装接口，无需额外改造即可快速部署。
