多氯联苯不干胶贴标设备结构设计

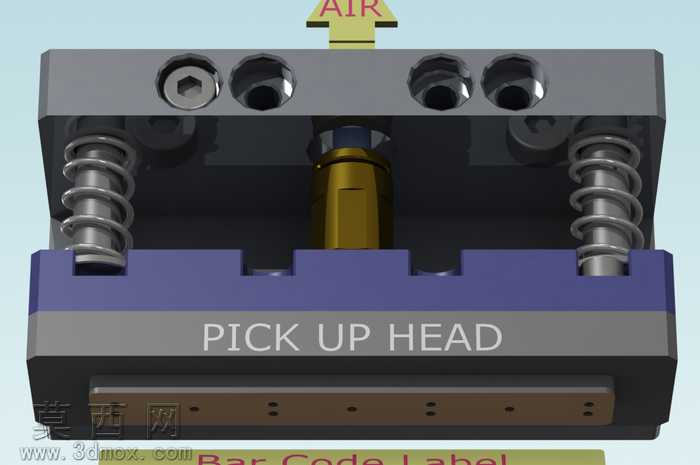

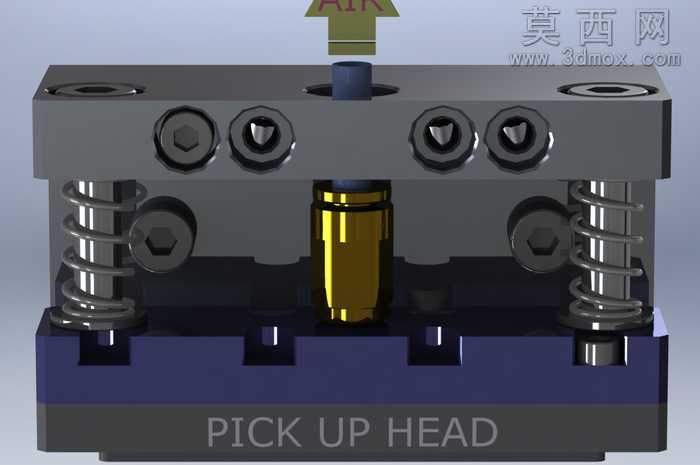

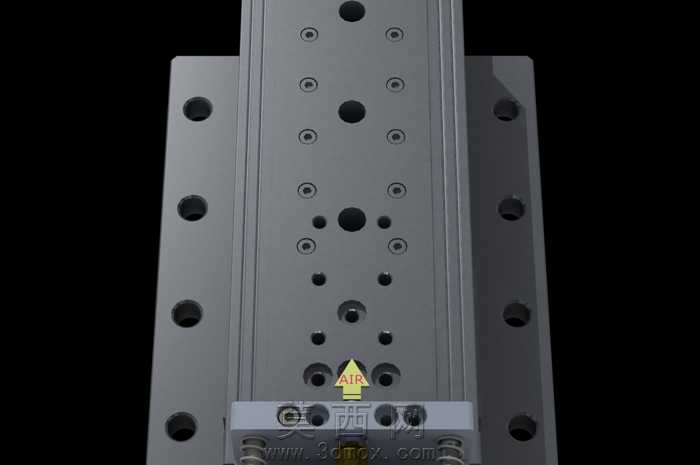

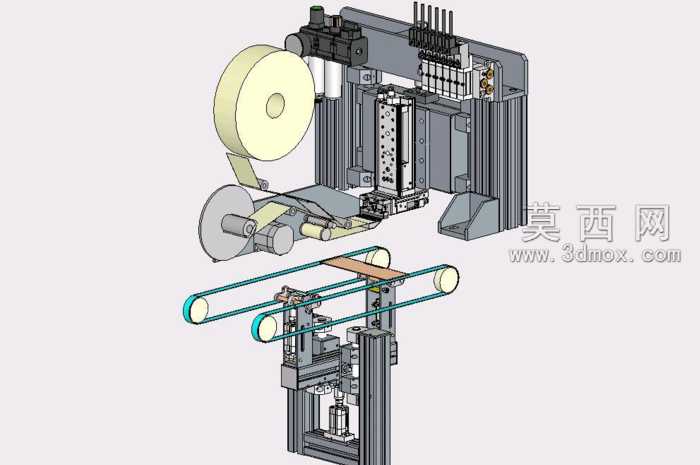

本模型为针对多氯联苯相关产品设计的不干胶贴标设备三维结构，整体采用模块化设计思路完成建模搭建，在三维建模过程中严格遵循工业贴标设备的实际装配逻辑，对各功能模块的配合尺寸做了精准约束，确保各运动部件不存在干涉问题。设备整体分为标签供给模块、标签剥离模块、产品输送模块、压贴执行模块四大核心部分，标签供给模块设置了大直径标签料卷安装位，配套阻尼式放卷结构，建模时还原了放卷辊的张紧调节机构，可适配不同卷径的不干胶标签卷，避免标签带在送料过程中出现松垮、偏移的问题。标签剥离模块采用锐角剥离板结构，建模时精准还原了剥离板的刃口角度，配合底纸回收辊的牵引动作，可实现不干胶标签与底纸的顺畅分离，分离后的标签可精准抵达待贴标工位。产品输送模块采用双皮带同步输送结构，建模时还原了皮带的张紧轮、驱动辊、侧边导向条结构，可对规整的板状、盒状待贴标产品做稳定输送，输送线的高度与贴标工位做了精准匹配，确保产品抵达贴标位置时标签可准确对准贴附区域。压贴执行模块采用垂直升降的压合结构，配套缓冲式压头，建模时还原了压头的导向轴、驱动气缸安装位，当标签接触产品表面时，压头可提供均匀的下压力，确保标签平整贴附无气泡、无翘边。在材质渲染表现上，对设备的铝型材机架做了哑光银灰色金属材质赋值，对输送皮带做了哑光深绿色橡胶材质赋值，对标签料卷做了米黄色纸质材质赋值，对气缸、导向轴等机加工零件做了亮面金属材质赋值，整体渲染效果贴近真实工业设备的视觉质感。结构设计上充分考虑了设备的调试便捷性，各功能模块均采用可调节安装位设计，可根据不同规格的产品、不同尺寸的标签调整对应工位的位置，具备较强的适配性，整体结构紧凑，布局合理，可作为小型在线式不干胶贴标设备的设计参考，完整还原了不干胶贴标从放卷、剥离、贴附到压合的全流程动作逻辑，各运动副的连接关系均在建模中做了清晰体现，可直接用于后续的运动仿真验证与工程图纸输出。
