复古四冲程航模甲醇发动机结构设计

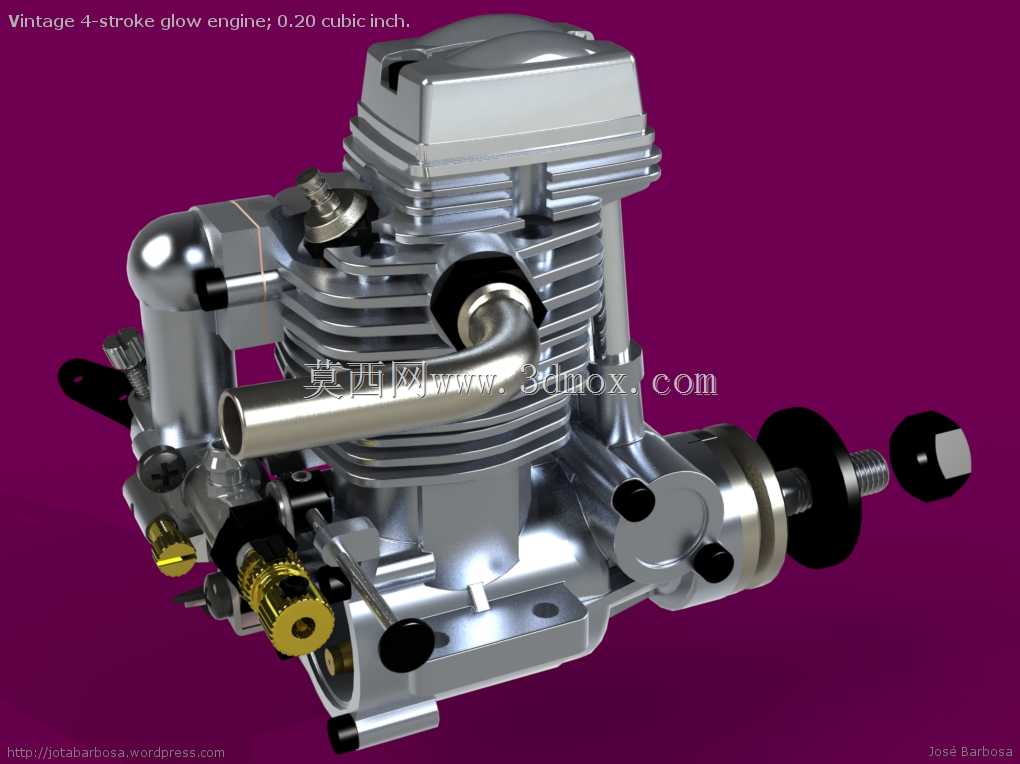

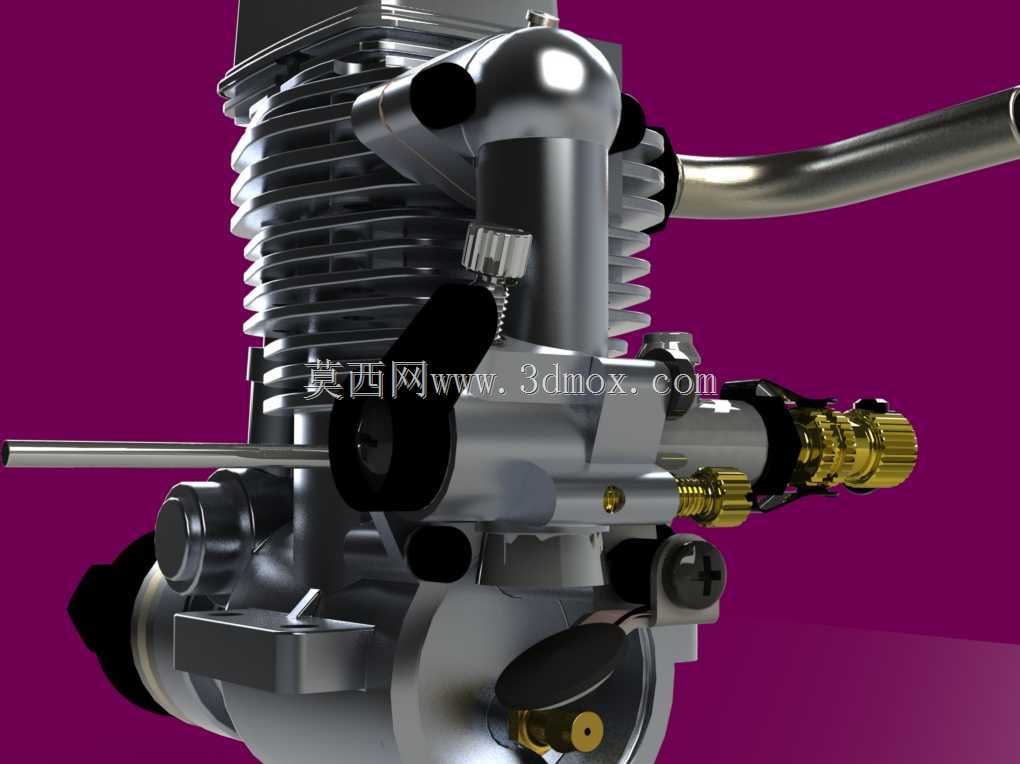

这款小排量四冲程压燃式引擎，核心应用场景为固定翼像真航模、小比例复古遥控车船的动力单元，区别于常见的两冲程航模引擎，其排气声浪更接近真实内燃机的工作节奏，适配追求仿真质感的航模玩家与小型动力装置研发场景。从实际用途来看，该引擎排量为0.20立方英寸，可输出适配3-5公斤级固定翼航模的稳定动力，怠速运转平顺，中速扭矩输出充足，能够支撑像真机完成慢飞、特技动作等不同飞行工况的动力需求，同时也可作为小型内燃机教学演示的具象化结构载体，帮助学习者理解四冲程循环的配气、供油、做功逻辑。功能特性层面，引擎采用顶置气门配气结构，缸头集成大面积散热鳍片，依靠飞行过程中的迎面气流完成风冷散热，无需额外加装水冷循环结构，大幅降低动力系统的整体重量；化油器集成油量调节针阀与怠速油针，可根据不同海拔、燃油配比精细调整供油量，保证不同工况下的油气混合比处于合理区间；曲轴输出端预留标准螺旋桨安装位与锁紧螺母结构，可直接适配市面主流规格的航模螺旋桨，后侧安装座预留标准螺孔位，可直接固定在航模防火墙安装位上，无需额外制作转接结构。设计思路上，整体结构优先兼顾轻量化与结构强度，缸体、散热鳍片采用一体化压铸结构减少拼接零件数量，配气机构的推杆、摇臂结构做了外露式设计，既还原了复古内燃机的外观质感，也方便日常维护调整气门间隙；曲轴箱采用分体式结构，合箱面做精密密封处理，避免曲轴箱漏气影响压缩比，燃油供给管路、排气接口的位置都做了避让设计，不会与航模机身、油箱安装位产生干涉。安装边界层面，引擎整体横向宽度控制在合理范围内，安装座的孔位间距符合小排量航模引擎的通用安装标准，输出轴中心到安装座底面的高度匹配常规航模的整流罩设计尺寸，排气口朝向侧方，可直接接驳微型消音器，不会直接朝向机身蒙皮造成油污污染；化油器调节旋钮朝向外侧，安装完成后无需拆解机身即可完成油针调整，日常维护操作的可达性经过专门优化，整体结构的零件公差控制适配小批量加工与组装需求，各运动部件的配合间隙经过合理设定，既保证运转顺滑度，也能维持足够的气缸压缩比保证启动顺畅。
