左旋螺纹传动调节组件结构设计

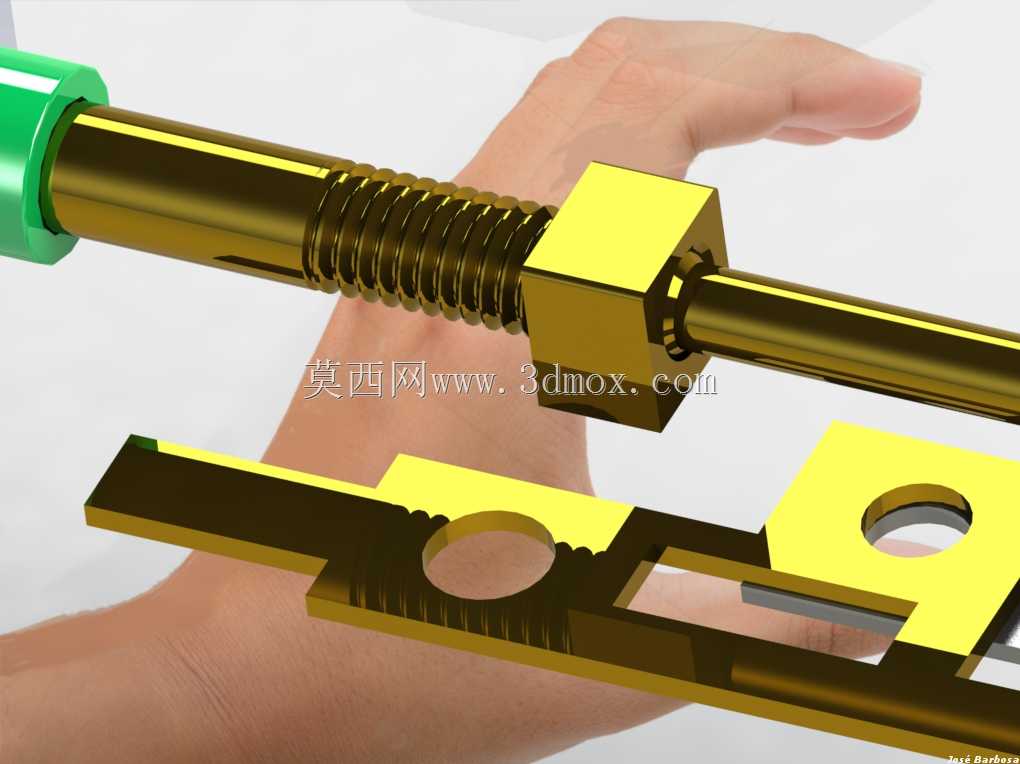

这套左旋螺纹调节组件，在工装夹具的行程微调、非标自动化设备的张紧机构、小型试验台的位移调节场景中应用十分广泛，和常规右旋螺纹配合使用时，还能实现对向同步进给的特殊传动需求，避免单旋向传动带来的单侧偏移问题。从结构设计逻辑来看，核心传动杆采用左旋梯形螺纹牙型，相比普通三角螺纹，梯形牙的牙根强度更高，传动过程中受力更均匀，耐磨损性能更优，适合频繁往复调节的工况，不会因为多次微调出现牙型滑丝、传动间隙过大的问题。和螺杆配合的方形调节螺母，特意做了四方外形设计，既可以直接用扳手拧动实现粗调，也能嵌入对应安装座的方形槽内，限制螺母自身转动，当转动螺杆时就能带动螺母做直线位移，适配不同安装场景的操作需求。螺杆端部的绿色限位套，采用过盈配合压装在螺杆光轴段，一方面作为行程硬限位，避免螺母调节超程脱出螺杆，另一方面也作为手动旋拧的握持部位，表面做了滚花处理，手动微调时不会打滑，不需要额外借助工具就能完成小范围的精度调节。配套的安装板件上开设了腰型孔和圆形定位孔，腰型孔用于组件安装时的位置微调，抵消安装座的加工误差，圆形定位孔则用于和其他功能部件的销轴配合，实现调节动作的力传递。设计时特意控制了螺杆的光轴段长度和螺纹段长度比例，螺纹段长度覆盖整个有效调节行程，光轴段则用于和安装座的轴承位配合，保证螺杆转动时的同轴度，避免转动卡滞。安装边界上，整个组件的横向安装尺寸适配常规30系列铝型材的安装槽距，不需要额外做转接件就能直接固定在型材框架上，方形螺母的外形尺寸和标准M12四方螺母尺寸通用，后期维护更换时不需要单独定制配件。板件上的齿形接触面，是为了增大和被夹持部件的摩擦力，调节到位后不会因为设备运行的振动出现位置偏移，不需要额外增加锁紧结构就能保持调节后的位置精度，简化了整体结构的零件数量。整个组件的所有配合面都做了公差匹配，螺纹配合选用H7/g6的间隙配合，既保证转动顺畅，又把传动回程间隙控制在0.1mm以内，满足多数工业场景的微调精度要求，光轴和安装座的配合选用H8/h7的间隙配合，装配时不需要额外修配就能顺利装入，降低现场装配的难度。
