多工位并列式气动夹紧工装夹具

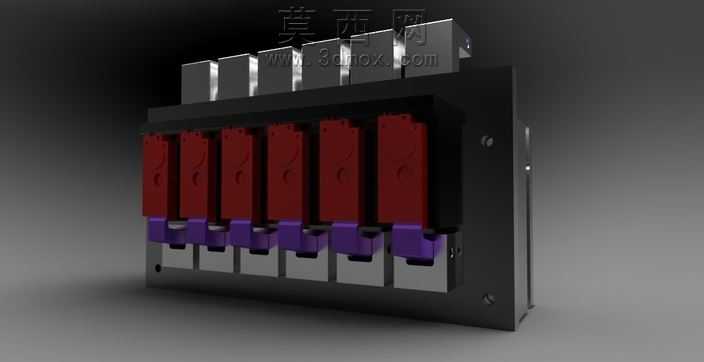

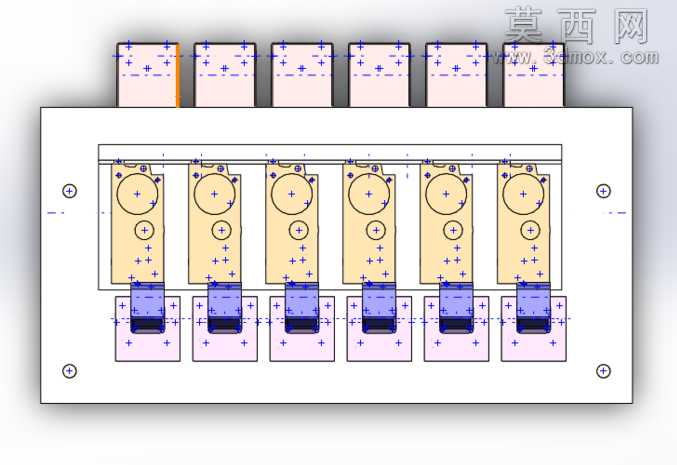

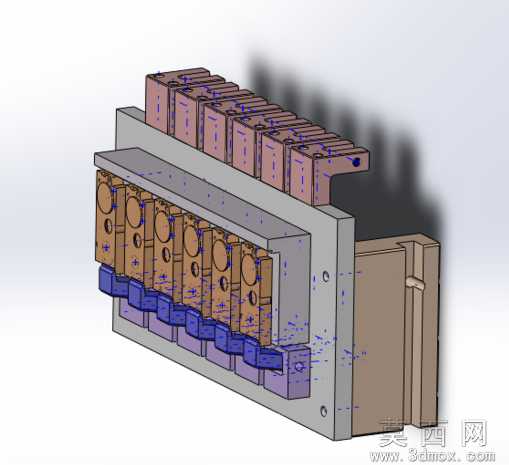

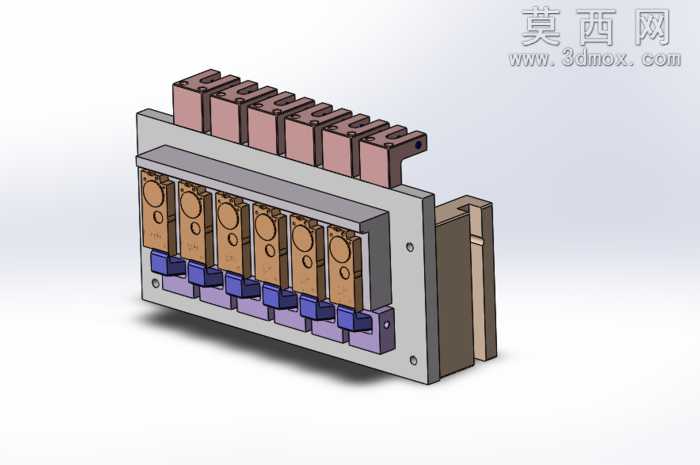

本套夹具模型采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配公差、配合间隙都做了对应参数化约束，保证模型可直接对接生产加工的尺寸校验需求。整体结构采用模块化并列排布设计，共设置六个独立的夹紧工位，各工位之间保持等距排布，既保证了批量装夹时的定位一致性，也便于后续根据生产需求增减工位数量，具备较强的适配拓展性。模型主体框架采用高强度钢板折弯焊接结构设计，在三维建模阶段对框架的受力薄弱位置做了加厚处理，同时预留了标准安装孔位，可直接固定在机床工作台或者自动化生产线的接驳工位上。每个独立夹紧单元都设置了独立的驱动模块与压头结构，压头部分采用耐磨聚氨酯材质包覆设计，在渲染阶段对该部分材质做了半哑光紫色质感处理，既区分了功能部件，也还原了实际生产中软质压头避免夹伤工件表面的设计细节。驱动模块部分采用标准化气动执行元件，建模时还原了气动元件的安装接口与气路连接预留位置，各工位的驱动单元可独立控制也可联动控制，适配不同尺寸工件的装夹需求。在渲染表现上，整体场景采用工业产品常用的暗调影棚布光方案，金属框架部分做了黑色氧化喷砂的材质质感表现，表面添加了细微的颗粒纹理与均匀的反光效果，还原真实工装的表面处理工艺；上部的定位挡块采用金属亮面镀铬材质，与主体框架形成明确的材质区分，突出定位基准面的功能属性。设计过程中充分考虑了工装的操作便捷性与维护性，所有活动部件都预留了拆装间隙，易损的压头部分设计为快拆结构，无需拆解整体框架即可完成压头更换。整体结构经过运动仿真校验，各夹紧单元的行程范围互不干涉，夹紧力传递路径经过优化，可保证装夹过程中工件受力均匀，不会出现装夹变形的问题，适配小型零部件的批量铣削、钻孔、检测等多工序的装夹定位需求。
